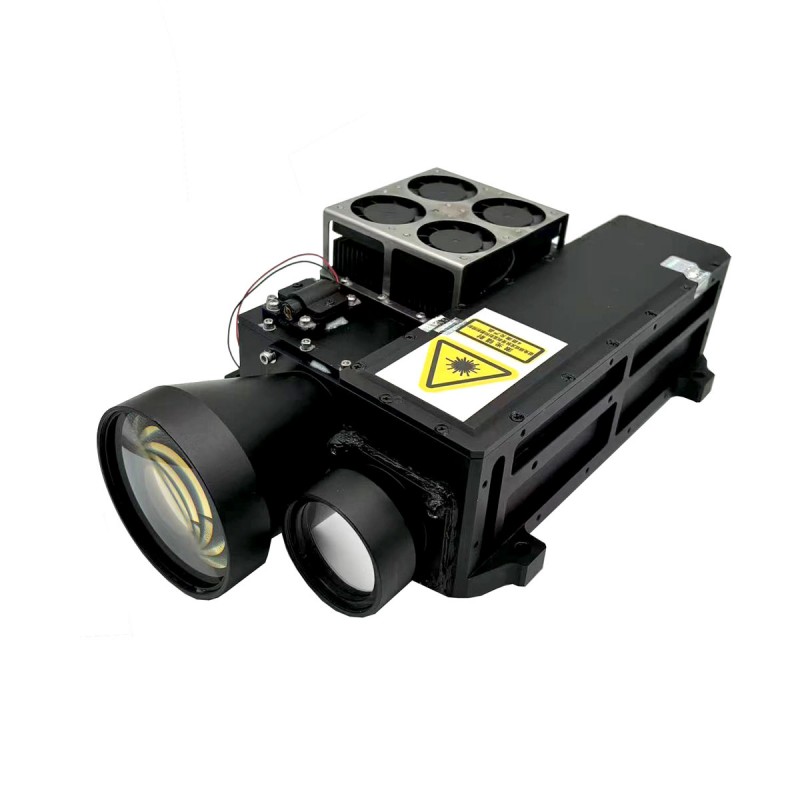

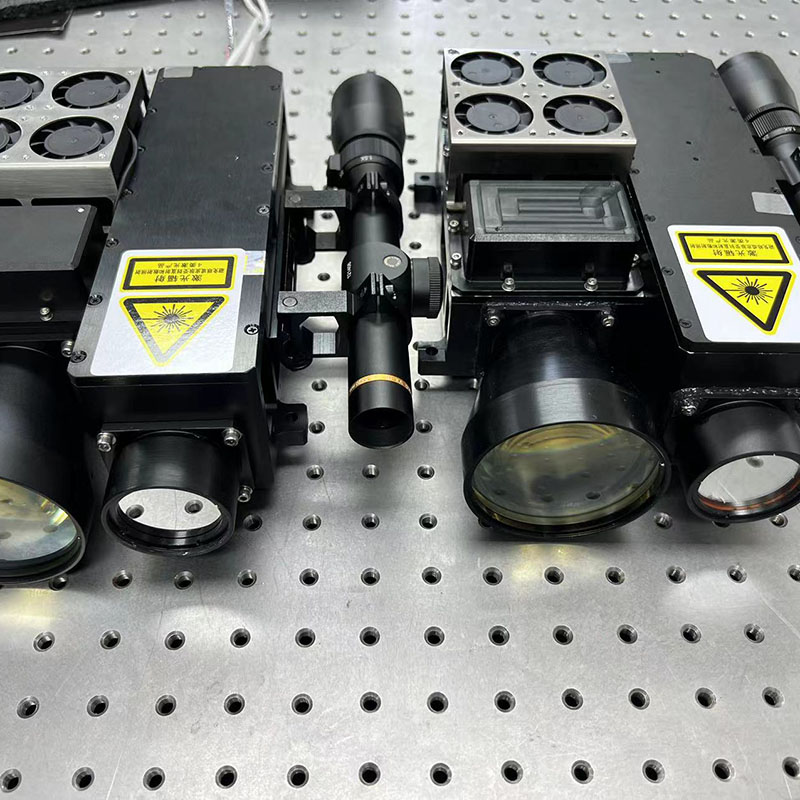

80MJ Laser Target Designator (LTD) WIHT LRF

STA-Z80M er en militær 80MJ-lasermåldesignator, der spiller en afgørende rolle i præcisions målretningssystemer, der er i stand til at give præcis vejledning til smart ammunition. Gennem et avanceret optisk system markerer det målet med en laserstråle, hvilket sikrer, at præcisionsstyrede våben kan ødelægge målet med ekstremt høj nøjagtighed og effektivitet.

Send forespørgsel

Produkt beskrivelse

Denne model af lasermåldesignator vedtager det integrerede design, systemet består af en laserlyskilde og driver, et afstandsmålemodul, et observationssystem og et kontrolmodul.

Hovedfunktion

Målvejledning
Bestemmelse af målafstand
Demonteret målstråle

Hoved tekniske indikatorer

Hovedparametre for laserlyskilde
Arbejdsbølgelængde	1064nm ± 1nm
Pumpetilstand	halvledersiden pumpe
Bestrålingsfrekvens	Præcis kode 45ms - 125ms (kontroller kode 20Hz)
Trigger -metode	Begge int. trigger og ext. Trigger (triggerforsinkelse: 304us+-1us)
Output Energy	≥80mj@20Hz
Max.irradieringsafstand	≥12 km
Q Switching -tilstand	Elektro-optisk Q-switching
Pulsbredde	10ns ~ 20ns
Beam Divergensvinkel	Brug af 0,15 mrad (acceptmetoden vedtager hulhulmetode, og forholdet mellem hulhul og hulfrit er ikke mindre end 86,5%)
Pulsenergistabilitet	≤8%(RMS)
Bestråling Arbejdscyklus	Arbejder 90'erne, interval 60'erne; 4 cykler (normal temperatur eller lav temperatur), 1 cyklus (høj temperatur 60 ℃)
Strømforsyning	DC 24V ± 4V
Magt	<240W (normal temperatur standbystrøm: <2a, spidsarbejdende strøm <10a, høj og lav temperatur standby strøm <3,5A)
Kommunikationsserieport	RS422
Ekstern triggergrænseflade	3V Differential Level Drive, RS422 Interface (forsinkelsestid er 304us +/- 1us fra Trigger Signal til Lase Out)
Kodningstype	Præcis frekvenskodning, tidskodning, pseudo tilfældig kodning
Ved hjælp af præcision	<+-1us
Laser i området parametre
I området	0 ~ 5Hz i området
Maksimal målt afstand	> 30 km (20 km synlighed, 2,3x2,3 m typisk mål, målreflektans> 20%)
Minimum målt afstand	300m
Lige nøjagtighed	± 5 m
Miljøtilpasningsevne
Lav temperatur	Driftstemperatur: -40c
Lav temperatur	Opbevaringstemperatur: -45 ℃
Høj temperatur	Driftstemperatur: + 60 ℃
Høj temperatur	Opbevaringstemperatur: +65 ℃.
Fugtig varme	Relativ fugtighed: 95%± 3%;
	Temperatur: +35 ℃ ± 2 ℃
	Opbevaringstid: 72 timer.
Påvirkning
Impact bølgeform	halv sinusformet puls
Peak Acceleration	10g
Pulsbredde	11ms
Antal chok	3 i lodret aksial retning
Vibrationer
Frekvensområde	5 ~ 16Hz enkelt amplitudefortrængning: 1,5 mm
Frekvensområde	16 ~ 200Hz (16 ~ 60Hz for optisk udstyr) Acceleration: 1,5 g
En scanningstid	12min
Varighed	Lodret aksial 36 min

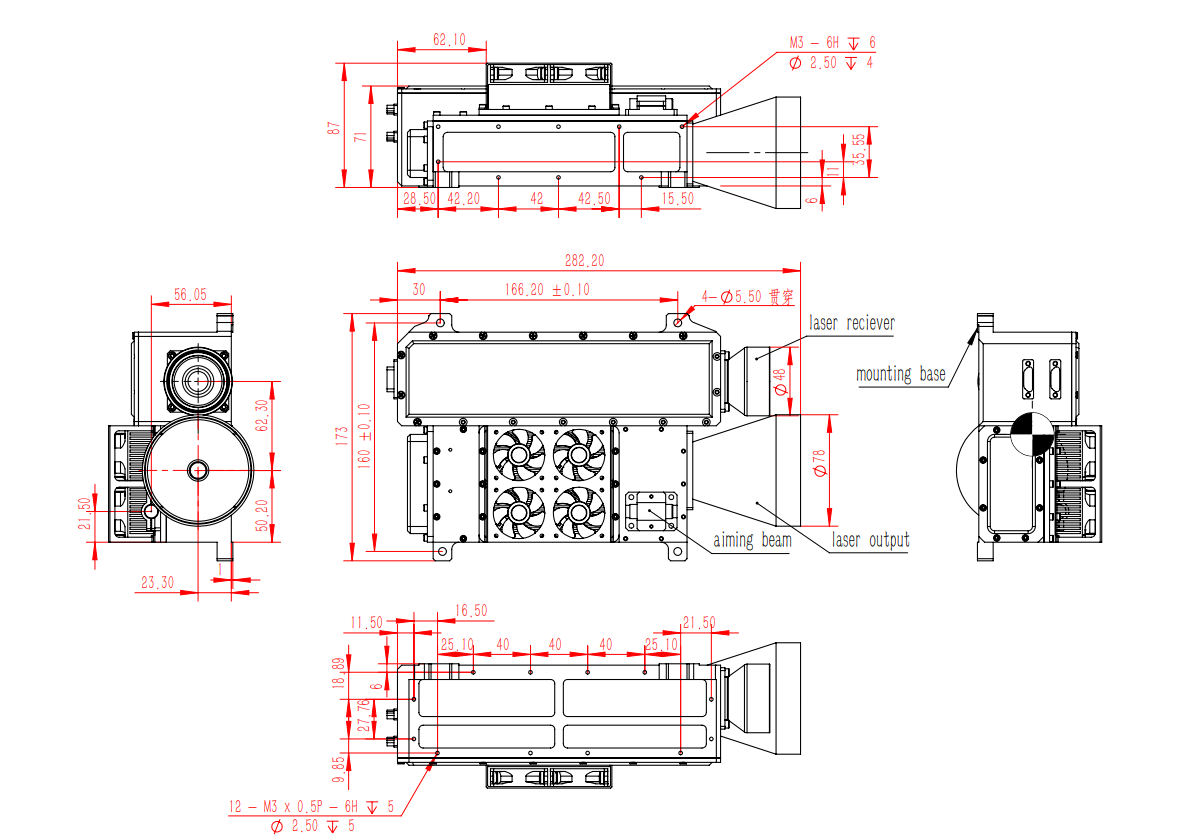

Volumen af det fulde sæt

Elektrisk grænseflade

Kommunikationsstik (stikkontakt Model J30J-15ZKP, Butt Plug Model J30J-15TJ) pin Definition

Stift	Definition	Tilfreds	Type signal	Bemærkninger
1	TX+	Rs422 Send positiv (lokal)	Produktion	Objekthostcomputer
2	TX -	Rs422 Send negativ (lokal)	Produktion	Objekthostcomputer
3	RX+	Rs422 Modtag positiv (lokal)	Input	Objekt øvre computer
4	Rx -	Rs422 Modtag negativ (lokal)	Input	Objekt øvre computer
5	GND	Jord Rs422	Signal jord	Objekt øvre computer
6				Producentens debug -special
7				Producentens debug -special
8				Producentens debug -special
9				Producentens debug -special
10				Producentens debug -special
11				Producentens debug -special
12				Producentens debug -special
13				Producentens debug -special
14		Eksternt tidssystem +	Input	RS422 Differential
15		Ydre tid tong -	Input	RS422 Differential

Power Connector (Plug Type J30J02P020P000S0P120, Plug Type J30J02P020S000S0L000) Pin Definition

PIN -nummer	Definition	Bemærkninger
A, b	24V	Trådfarven er rød
C, d	GND	Trådfarven er sort

Nøgleprestationsindikatorer

Strømforsyning og strømforbrug	Strømforsyningsområde	20V ~ 33V, DC
	Strømforbrug	Peak Power er ikke mere end 240W, Standby Power er ikke mere end 60W (stuetemperatur)
Pålidelighed	MTBF er ikke mindre end 4000 timer (total fyringstid er større end 3 millioner)
Sikkerhed	Opret en advarselsenhed for laseren at fungere
	Udgangen til lasersenderen er forsynet med åbenlyse advarselsskilte
	Udstyret er velbegrundet
Vedligeholdelighed	Alle større funktionelle komponenter og udstyr har både skyldindikatorer og indikatorer for normal drift
	Den gennemsnitlige reparationstid MTTR er ikke mere end 20 minutter
Elektromagnetiske kompatibilitetskrav	I systemopstartprocessen kan udstyret være kompatibelt med andet udstyr i systemet og fungere normalt

Krav til miljøtilpasningsevne

Temperatur	Driftstemperatur		-40 ℃ ~ +60 ℃
	Opbevaringstemperatur		-45 ℃ ~ +70 ℃
Fugtig varme	Relativ fugtighed		95% ± 3%
	Temperatur		+25 ° C ± 2 ° C.
	Opbevaringstid		72 timer
Vibrationer	Vibrationsspektrumform (GRMS = 6,06)		20Hz til 80Hz			+3db/okt
			80Hz til 350Hz			G2/0,04 Hz
			350Hz til 2000Hz			-3db/okt
	Vibrationsretning og tid		vibrerer i to retning i mindst 10 minutter. (vibrationer i to retning, dvs. x -aksen, der også er langs laseraksen og z -retning)
	Kontrolpunkt		skal vælges i armaturet eller ryste bordoverfladen nær produktets maksimale stivhed, stort udstyr kan bruge multi-punkts gennemsnitskontrol
	Overvågningspunkt		Overvågningspunktet skal vælges i den vigtigste del af det testede produkt, så roden gennemsnitlig firkantet accelerationsrespons ikke overstiger det maksimale tilladte design (GRMS = 6.06)
	Installationskrav		Prøven er fast fastgjort til rysterbordet, og for produkter, der er udstyret med støddæmpere, skal støddæmperne fjernes før testning
	Præstationskontrol		Under vibrationstest med det udstyr, der er tændt, skal alle præstationsindikatorer opfylde de tekniske krav, der er specificeret i designdokumentet. I tilfælde af en fiasko er reparationer tilladt. Efter reparationen skal den spektrale værdi reduceres til 0,01G²/Hz, GRMS = 3,03, og prøven skal udsættes for vibrationer i den retning, der er mest modtagelig for vibrationer i 10 minutter under accepttesten.
Temperaturcyklus	Temperaturområde		Power-on test		-40 ± 3 ℃ ~ +55 ± 2 ℃
	Hastighed for temperaturændring		Temperaturstigning		10 ℃/min
			Afkøling		10 ℃/min
	Cyklustider		Ti cyklusser skal være afsluttet, hvilket sikrer, at de sidste 2 cyklusser er uden fejl. Hvis der opstår en fejl i de sidste 2 cyklusser, efter reparationer, kræves der yderligere 2 fejlfrie cyklusser.
	Cyklustid		En cyklustid er 4H, en cyklus inkluderer temperaturstigning → temperaturophold → afkøling → temperaturophold → temperaturstigning
	Høj og lav temperaturopholdstid		Opholdstiden afhænger af eksemplarens varmekapacitet. Baseret på princippet om produkttermisk eller kold permeabilitet opretholdes den indre temperatur på prøven i 5 minutter efter at have nået stabilitet
	Kravene til det produkt, der blev testet		Generel temperaturcyklustest med hele maskinen, skal være så vidt muligt for at åbne dækslet
	Kontroller og reparation		I strømtestudstyret er det efter hver temperaturcyklus -test nødvendigt at bekræfte, at udstyret er fri for fejl, før de fortsætter til den næste temperaturcyklus
Drenching krav	Drenching udføres med hele udstyret
Transportkrav	Udstyr skal transporteres som et helt køretøj
	Hvis produktet ikke har gennemgået en vejtransporttest, kan du udføre en indendørs transportsimuleringstest ved hjælp af en simuleringstransporttabel. Denne test involverer at udføre en sinusformet cyklisk vibrationstest for at vurdere produktets ydelse
	Kravene til den simulerede transporttabel -test er som følger
	Testbetingelser	Frekvens		5Hz ~ 200Hz
		Amplitude		5Hz ~ 7Hz
		Amplitude 12mm ~ 8mm
		7Hz ~ 200Hz lige acceleration 1,5 g
		Vibrationstesttilstand Tilladelig afvigelse er den samme som bredbånd tilfældig vibrationstest
	Retning	lodret akselretning og side; orientering: lodret og lateral til akslen
	Cyklustid	Log-scan 5Hz ~ 200Hz ~ 5Hz, 12 minutter pr. Cyklus; Når resonansfrekvensen af prøven måles under 5Hz, kan testfrekvens
	Efter transporttesten skal du kontrollere for tegn på skader eller strukturel løsning og gennemføre en inspektion af tekniske indekser for at sikre, at de opfylder designkravene
