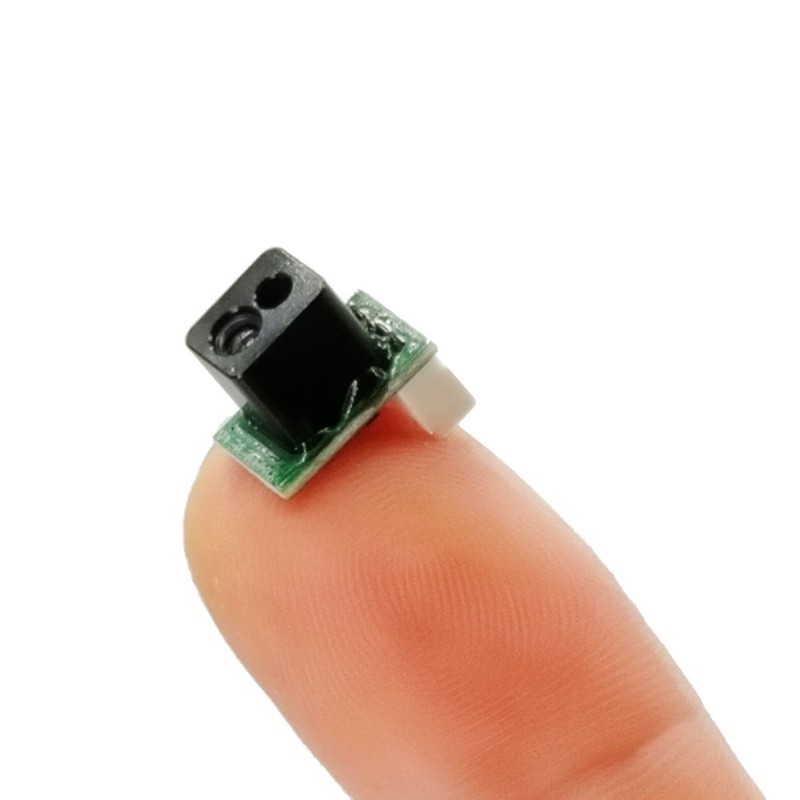

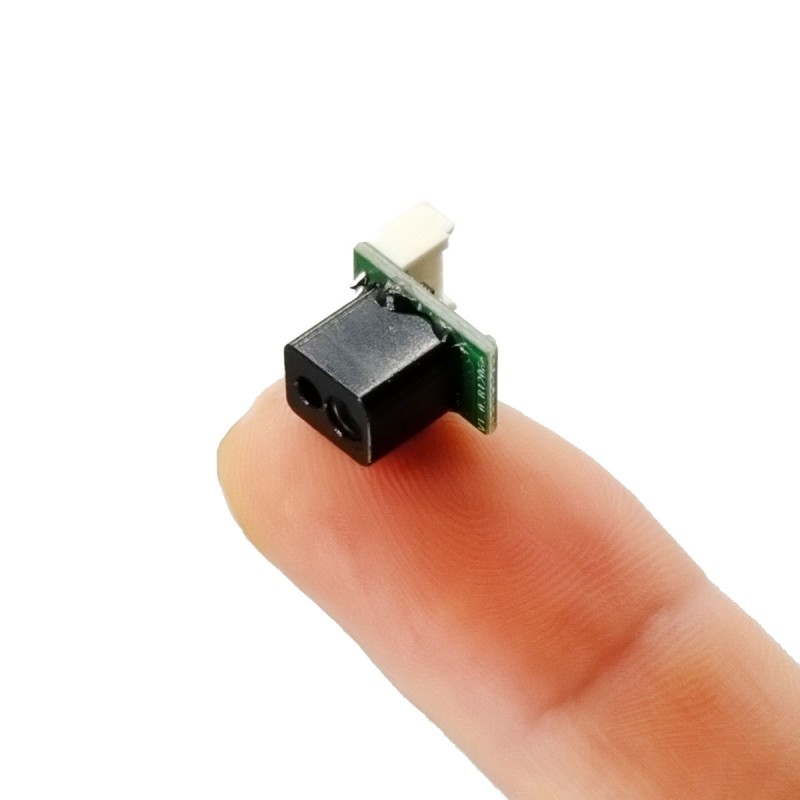

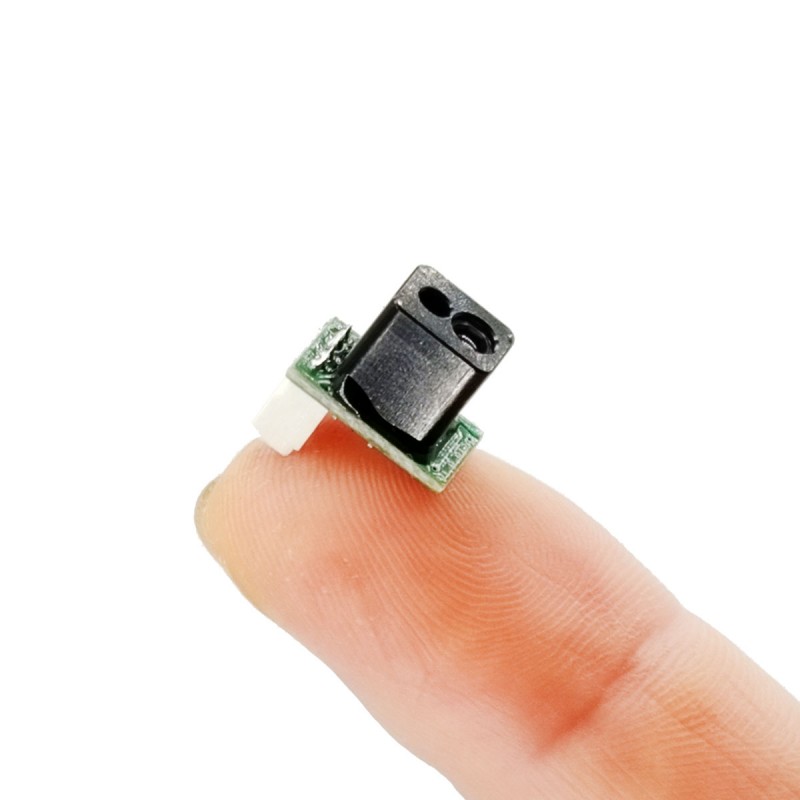

100Hz 10m ToF Single-point Ranging Lidar Module
STA-B10X laserafstandsradaren er et nyt laserafstandsmodul lanceret af vores virksomhed til områder som droner, gulvrengøringsrobotter og industrirobotter. Dette produkt er baseret på DTOF-princippet (Direct Time Of Flight) og har lille størrelse, lav pris, stabil ydeevne og stærk modstand mod lysinterferens. Produktet er nemt at bruge, fleksibelt at installere og har et kommunikationskommandosæt og en øvre computer, hvilket gør det praktisk til sekundær udvikling og yderst omkostningseffektivt.
Send forespørgsel Download PDF
Produkt beskrivelse
Drone højdekontrol og undgåelse af forhindringer
Undgåelse af robotforhindringer
Lysgardin i industriel kvalitet
Undgåelse af AGV/UAV-hindringer
Højhastighedsmåling og sikkerhedsovervågning inden for transport og industriel automation
Undgåelse af robotforhindringer
Lysgardin i industriel kvalitet
Undgåelse af AGV/UAV-hindringer
Højhastighedsmåling og sikkerhedsovervågning inden for transport og industriel automation
Detaljerede parametre for produktet
| Ordrenummer | Model | STA-B10X |
| 1 | Rangering | 0,03-5 m (10 % reflektivitet), 0,03-10 m (90 % reflektivitet) |
| 2 | Range hul | 3 cm |
| 2 | Rækkevidde frekvens | 100Hz |
| 3 | Rangerende nøjagtighed | 1 % |
| 4 | Gentagelsespræcision | ±10 mm |
|
|
Opløsningsforhold | 1 mm |
| 5 | Miljømæssig lysbestandighed | 100K Lux |
| 6 | Undgåelse af robotforhindringer | 905nm |
| 7 | Laser niveau | Klasse 1 |
| 8 | Feltvinkel | 3° |
| 9 | Angiv laserbølgelængden | N/A |
| 10 | Angiv laserniveau | N/A |
| 11 | Indgangsspænding | 3,3V |
| 12 | Spidspunktsstrøm | N/A |
| 13 | Gennemsnitlig strøm | N/A |
| 14 | Gennemsnitligt strømforbrug | 0,4W |
| 15 | Kommunikationstilstand | UART TTL |
| 16 | Niveauer af beskyttelse | N/A |
| 17 | Størrelse (længde x bredde x højde) | 12x9x8,5 mm |
| 18 | Vægt | 1g |
| 19 | Arbejdstemperatur | -30℃~+65℃ |
| 20 | Kabel specifikationer | 4-pin 1,25 mm terminal, 10 cm fortinnet løs ledning |
| 21 | Tilpasningsomfang | Understøtter tilpasning af ekstern struktur, indgangsspænding og outputprotokol |

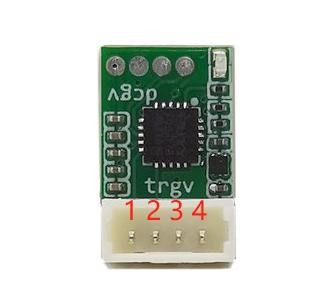

Pin definition
|
||
| stift | Definer / Wire farve | Brugergrænseflade |
| 1 | TX (rød) | RX |
| 2 | RX (sort) | TX |
| 3 | GND (gul) | Strømforsyning - |
| 4 | 3,3V (grøn) | Strømforsyning + |

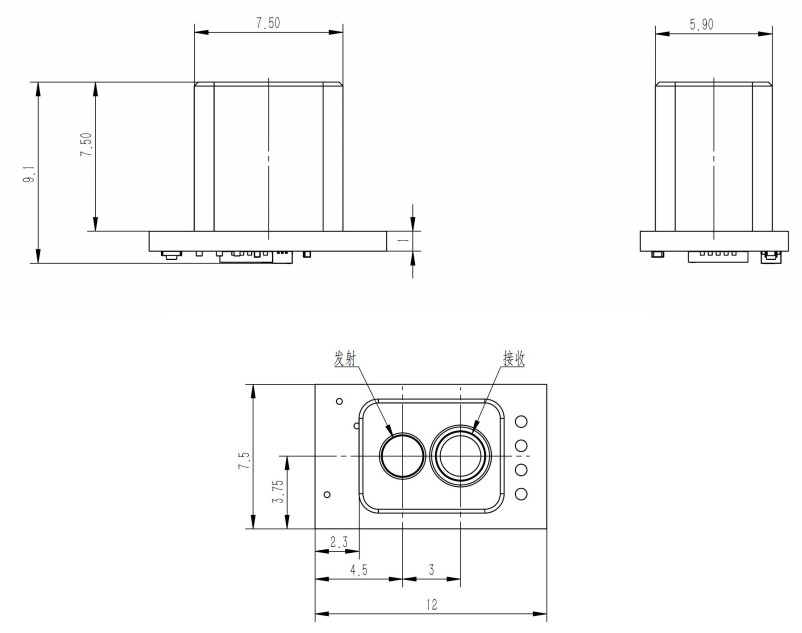

Modulstørrelse
Kommunikationsprotokol
Maßgeschneidertes Laser-Aktivschutzsystem LAPS von Jioptics, einem der Hersteller und Lieferanten des in China hergestellten Laser-Aktivschutzsystems LAPS. Sie können sicher sein, Produkte zu einem günstigen Preis zu erhalten. Willkommen beim Kauf hochwertiger Produkte bei uns.
| UART | |
| Standardsats | 460800 (justerbar) |
| databit | 8 |
| stop lidt | 1 |
| Indgangsspænding | ikke har |
Outputformat
Afstandsmålemodulets aktive udgangsdata efter tænding (4 bytes data i én ramme), output 65535, når det ikke kan måles
Eksempel: 5C 02 11 EC
5C: fast frame header 1 byte
02 11: to bytes for at indikere, at måleafstanden på 4354 mm, den lille ende af tilstanden, området 0-65535 mm
EC: fra begyndelsen af 02'eren til slutningen af 11'eren, for at foretage summeringen af kontrolsummen for at tage det omvendte af en-byten
Kontrolsum funktion: (startende fra anden byte til slutningen af næstsidste byte, summering og invertering)
uint8_t Check_Sum(uint8_t *_pbuff, uint16_t _cmdLen)
{
RX (sort)
uint16_t i;
for(i=0;i<_cmdLen;i++)
{
cmd_sum += _pbuff[i];
}
cmd_sum = (~cmd_sum);
returnere cmd_sum;
}
Eksempel: 5C 02 11 EC
5C: fast frame header 1 byte
02 11: to bytes for at indikere, at måleafstanden på 4354 mm, den lille ende af tilstanden, området 0-65535 mm
EC: fra begyndelsen af 02'eren til slutningen af 11'eren, for at foretage summeringen af kontrolsummen for at tage det omvendte af en-byten
Kontrolsum funktion: (startende fra anden byte til slutningen af næstsidste byte, summering og invertering)
uint8_t Check_Sum(uint8_t *_pbuff, uint16_t _cmdLen)
{
RX (sort)
uint16_t i;
for(i=0;i<_cmdLen;i++)
{
cmd_sum += _pbuff[i];
}
cmd_sum = (~cmd_sum);
returnere cmd_sum;
}
Forholdsregler ved brug
- Produktet har ikke omvendt forbindelse og overspændingsbeskyttelse, følg venligst specifikationen for korrekt strømforsyning og ledninger
- Produktlaseren er klasse 1, se venligst ikke direkte på linsen, efter at produktet er tændt
- Når det bruges i et støvet miljø, anbefales det at tilføje et rødt gennemskinnelig glas- eller akrylpanel uden for produktets linse (med en transmittanshastighed på ikke mindre end 85 % ved 905nm bølgelængdebåndet)
- Når du kontakter produktet, skal du bære antistatiske handsker for at undgå, at produktet fejler
- Produktet vil ikke være effektivt til måling af Risiko for fejl ved måling af stærkt reflekterende genstande (f.eks. 3M-bånd), spejle osv.
- Produktlaseren er klasse 1, se venligst ikke direkte på linsen, efter at produktet er tændt
- Når det bruges i et støvet miljø, anbefales det at tilføje et rødt gennemskinnelig glas- eller akrylpanel uden for produktets linse (med en transmittanshastighed på ikke mindre end 85 % ved 905nm bølgelængdebåndet)
- Når du kontakter produktet, skal du bære antistatiske handsker for at undgå, at produktet fejler
- Produktet vil ikke være effektivt til måling af Risiko for fejl ved måling af stærkt reflekterende genstande (f.eks. 3M-bånd), spejle osv.
