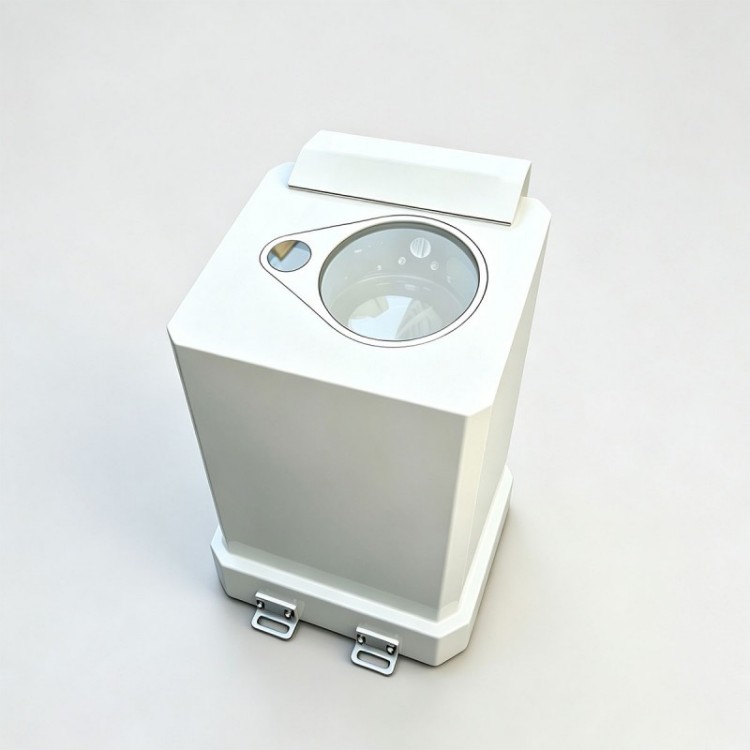

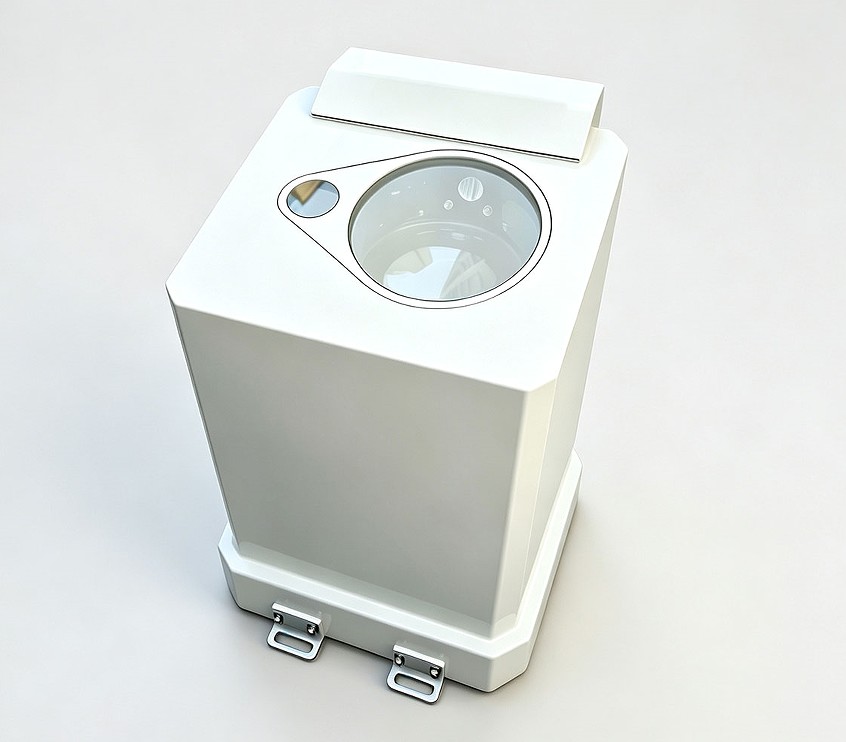

Laserceilometer til meteorologi

Maks skydetektionsområde: 49210 fod
Rumlig opløsning: 5m
Detekterbare skylag: 5 lag

Meteorologisk observation og vejrudsigt
Vejrstøtte til luftfart (lufthavne, heliporte)
Marine vejrstøtte (skibe, offshore platforme)
Militær vejrstøtte
Miljøovervågning (atmosfæriske aerosoler, forurenende stoffer)
Vejrændringer (vejledning til regnforbedrende operationer)
Videnskabelig forskning og uddannelse (atmosfærisk videnskab og fjernmålingstræning)
Måling af integreret skydække

Bemærk: Dette produkt har opnået relevant certificering fra den meteorologiske myndighed. Dens ydeevnespecifikationer, miljøtilpasningsevne og målenøjagtighed overholder alle kravene i meteorologiske observationsstandarder. Måledataene er pålidelige, og enheden fungerer stabilt, hvilket giver pålidelig overvågningssikkerhed for meteorologiske observationstjenester.

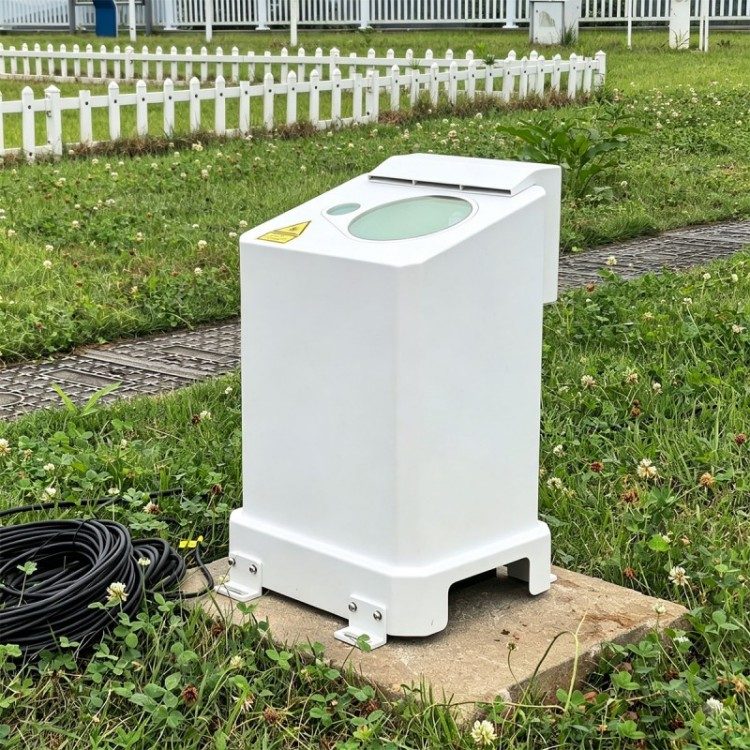

STA-LC56 Laser Ceilometer er en Mie-spredende lidar. Den anvender Mie-spredningseffekten af ​​atmosfæriske aerosolpartikler på laser for at detektere aerosoler såsom støv og sky-tåge partikler i den lavere atmosfære under 15 km (49210 fod). Sammenlignet med andre spredningsmekanismer har Mie-spredning et større spredningstværsnit og stærkere ekkosignaler. Da de fleste atmosfæriske aerosolpartikler er fordelt i lave højder, kan detektion udføres bekvemt. Instrumentet er indsat til observation af skybasens højde og integrerede skymængde i lufthavne, skibe, mobile undersøgelseskøretøjer, meteorologiske stationer og andre scenarier.

Ceilometeret fungerer efter laserafstandsprincippet og udsender periodiske laserimpulser ud i atmosfæren. Modtageren fanger tilbagespredte ekkosignaler fra skyer og atmosfæren. Processoren behandler og beregner omvendt de modtagne signaler for at opnå atmosfæriske ekstinktionskoefficienter ved forskellige højder, for at identificere skylag og beregne skybasens højde.
Hovedfunktioner

a) Den kan måle og vise skybasehøjde, skylagstykkelse og atmosfærisk grænselagshøjde i realtid og udsende lodrette synlighedsdata under slørede himmelforhold.
b) Det understøtter flerlags skydetektering, identifikation og måling af op til 5 skylag og synkron udlæsning af skybasens højde, skytykkelse og integrerede skymængde for hvert lag.
c) Den er udstyret med en automatisk selvkontrolfunktion til at overvåge driftsstatus og arbejdsparametre for kernekomponenter, hvilket sikrer stabil udstyrsdrift.
d) Den understøtter parameterkonfiguration via ekstern terminalsoftware og har slukningsbeskyttelse. Alle konfigurerede parametre kan gemmes permanent uden tab efter strømsvigt.
e) Outputdataformatet er fuldt ud i overensstemmelse med ceilometer-specifikationerne specificeret i Surface Meteorological Observation Data Dictionary, og realiserer standardiseret dataoutput og praktisk docking med meteorologiske forretningssystemer.
f) Integreret med intelligente automatiske kontrolfunktioner, herunder optisk linseselvrensning og udstyrselvopvarmning, som tilpasser sig komplekse udendørs arbejdsmiljøer.
g) Indbygget datalagring understøtter kontinuerlig registrering og bevaring af historiske overvågningsdata i ikke mindre end 3 måneder, hvilket letter datagennemgang og analyse.

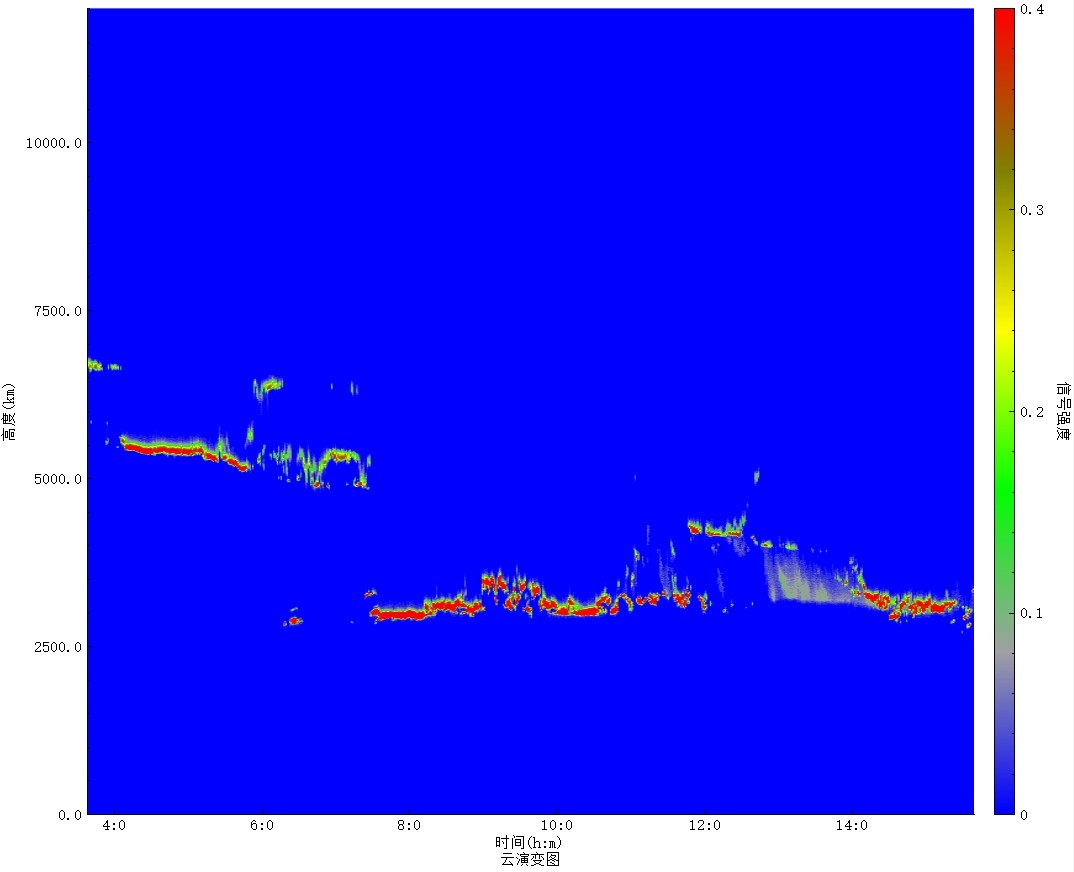

Cloud evolution diagram

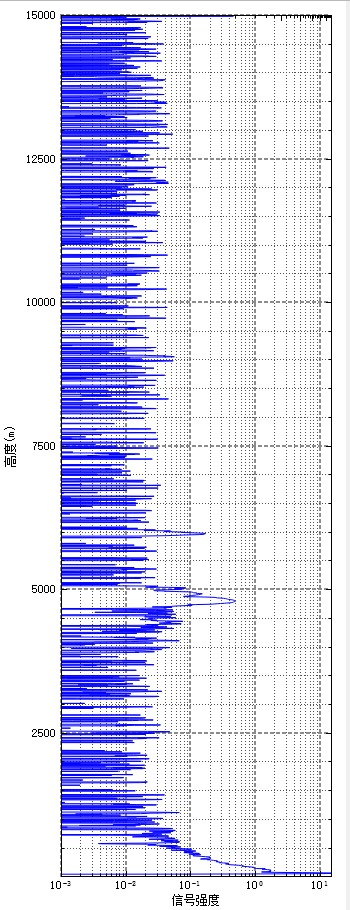

Kurve display
