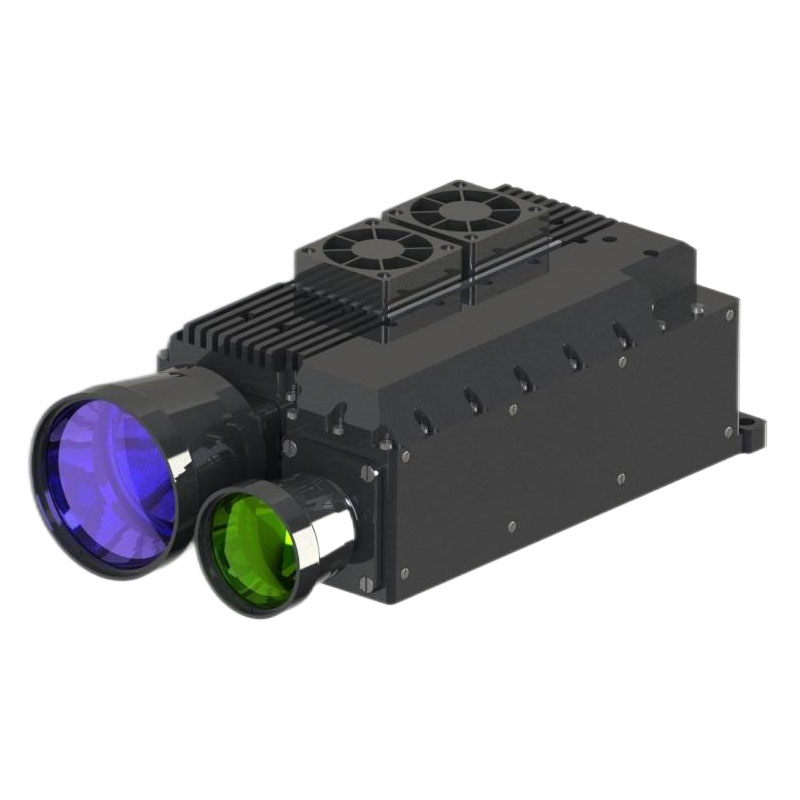

100mj 1064nm lasermåldesignator

For at bruge dette produkt sikkert, skal du læse denne instruktion omhyggeligt, før du betjener dette produkt
● Denne laserbillede er et præcisionsoptisk mekanisk produkt. Manglende operation i henhold til reglerne kan resultere i farlig laserskade. Åbn ikke eller juster nogen del af laserfotometeret, eller prøv at reparere eller justere ydelsen på laserfotometeret.
● Vær opmærksom på elektrostatisk beskyttelse: De elektroniske dele af laserfotometeret er elektrostatisk udladningsfølsomt udstyr. Rør ikke ved noget elektronisk udstyr uden beskyttelsesforanstaltninger.
● Tænd for laserfotometerstyrken til drift kun inden for det specificerede spændings- og effektområde.
● Rør ikke ved den optiske linse med fingrene eller hårde genstande (for at forhindre fedtforurening eller ridser).
● Mål ikke mål med høj reflektion på for tæt afstand (for at forhindre skader på detektorkerne -komponenter).
● Opbevar ikke under ikke-specificerede forhold (højforureningsmiljø, ud over opbevaringstemperaturområdet osv.).
● Laserfotometeret udsættes ikke for stærk mekanisk påvirkning (vibration, påvirkning, fald osv.).
Udsæt ikke laserfotometeret for pludselige temperaturændringer (> 3 ℃/min) (for at forhindre linse revner).

STA-1064100m medium laserfotometer (i det følgende benævnt laserfotometeret) er et præcisionsfotoelektrisk produkt, der transmitterer laseren til et specifikt mål og beregner afstandsinformationen i henhold til laserflyvetiden. Det har egenskaberne ved enestående ydelse og enkel drift. Laserfotometeret hører til øjensikkerhedsprodukterne gennem den serielle kommunikation.
1.1. Hovedsammensætningen af laserfotometer
Laserfotometer er et præcisionsfotoelektrisk integreret produkt, og dets hovedkomposition er vist i figur 1:

1.2 Hovedfunktionerne på laserfotometeret er som følger:
● Laserinterval og realtidsrapporteringsafstandsværdi;
● Effektpolaritet omvendt forbindelsesbeskyttelse, overstrøm og overspændingskredsløbsbeskyttelsesfunktion;
● Kan udsend laserlys synkroniseringssignal;
● Kan rapportere den aktuelle arbejdstemperatur i realtid for at være værtscomputeren til at bedømme og beregne;
● Laser ud tidspunkter rapporteringsfunktion;
● Stræk og sluk for kontrol;
● med en enkelt rækkevidde, kontinuerlig funktion;

Tabel 1 specificerer isoleringsmodstandsværdierne for målepunkterne

◆ Eksternt logo (inklusive produktnummer) skal fastgøres fast, klart, komplet og let at identificere.

Efter at laserbilledet er startet, udsendes laserpulsen med en periodisk frekvens på 1Hz, der når det målte mål gennem den transmitterende antenne. Det meste af bjælken absorberes eller reflekteres diffust af målet, mens en meget lille del af bjælken vender tilbage til den modtagende antenne og konvergerer på detektormodulet. Detektormodulet prøver det reflekterede signal og får afstandsoplysningerne for det målte mål gennem en algoritme.
Eksempler på beregning:
Målingstid (en rundtur) = 10US
Formeringstid (en måde) = 10us/2 = 5us
Ranging afstand = lyshastighed × rejsetid = 300000 km/s × 5us = 1500m

Atmosfærisk synlighed har en stor indflydelse på den intervalede ydelse af laserfotometer. Se figur 2 for dette produkts varierende kapacitet i forskellig synlighed.

Figur 2 Forholdet mellem laserfotometer og atmosfærisk synlighed

Laser RangeFinder bruger en laserkilde i båndet på 1064Nm. Når du bruger laseren i dette bånd, er det nødvendigt at undgå den udgående bjælke direkte ind i det menneskelige øje så vidt muligt for at forhindre menneskelig øjenskade.

Den mekaniske grænseflade på laserfotometeret består af 3 gennem huller, der er fastgjort til installationsplatformen med 3 m5 skruer. Dimensionerne af de mekaniske og optiske grænseflader er vist i figur 3 nedenfor.

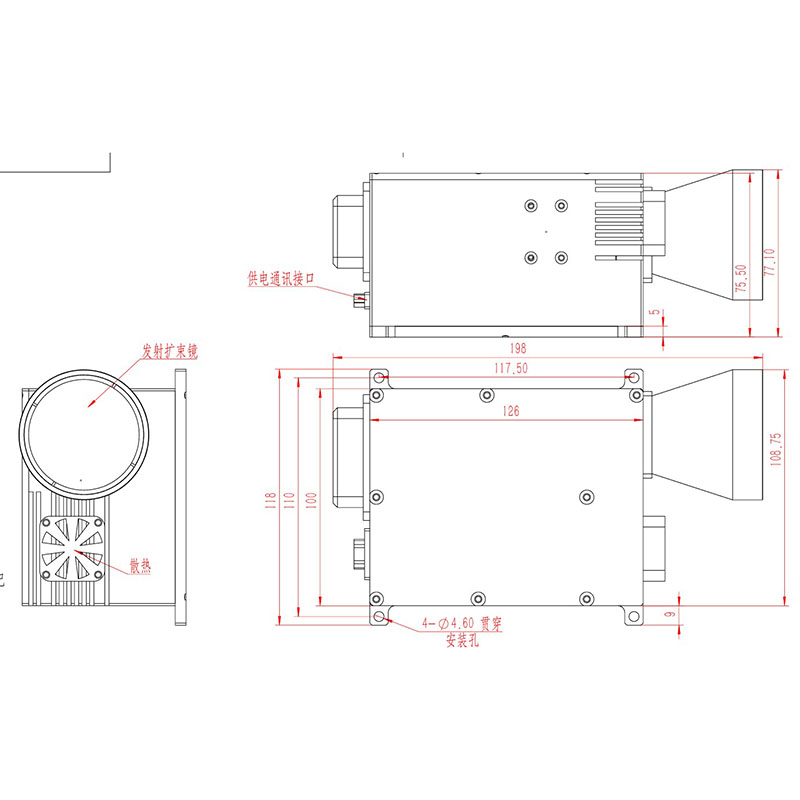

Figur 3 viser de mekaniske og optiske grænseflader

7.1 Elektrisk grænseflade på laserfotometer

7.2 Software
7.2.1 Definition af kommunikationsprotokol
422 bus bruges til dataudveksling mellem laserbillede og den øverste computer, og dens egenskaber er som følger:
7.2.1.1 Baud Rate: 38.40kbps;
7.2.1.2 Byte Konstruktion: Lav byte først, høj byte efter; Lav byte først, høj byte sidst;
7.2.1.3 Byte -sammensætningsformat: 1 startbit, 8 databit, 1 stop bit;
7.2.1.4 Kommunikationscyklus: 20ms.
7.2.2 Systemsoftwaren sender instruktioner til laserfotometeret
Arbejdsinstruktionerne sendt af systemsoftwaren til laserfotometeret er vist i tabel 2.

Tabel 2: Arbejdsinstruktioner

7.2.3 Laserfotometeret sender data til systemsoftwaren

Tabel 3: Forespørgsel om feedback -dataoplysninger

Tabel 4: Område ekko -dataoplysninger

7.2.4 Tilbehør
Foruden laserfotometeret inkluderer dette produkt følgende tilbehør:
◆ Produktemballageboks (til batchprodukter)
◆ Betjening og vedligeholdelsesmanual
◆ Produktcertifikat
◆ Produkthistorie
◆ Muslinhandsker
◆ J30J-21TJL-stik

8.1 Rengøring, vedligeholdelse og opbevaring
Rengøring af laserfotometeret inkluderer rengøring af linsen og rengøring af huset.
Linse rengøring:
8.1.1 Støvpartikler skal sprænges væk ved hjælp af en luftblæsning. 8.1.2 Fingeraftryk skal først dyppes i en lille mængde alkoholetherblanding med bomuldstørre og derefter i skyggen af naturlig lufttørre.
8.1.3 Brug ikke klud til at rengøre linsen.
Rengøring af sagen:
8.1.4 De strukturelle dele skal gnides let med alkohol og lade tørre naturligt.
8.1.5 Opbevar elektronik, stik og kabler så fri for fugt og snavs som muligt.

8.2 Vedligeholdelse af laserfotometer:
Det er ikke nødvendigt at opretholde laserfotometeret under normal arbejdstilstand. Det skal opretholdes efter at have været opbevaret i et støvfrit miljø i mere end et år. Vedligeholdelsesmetoderne er som følger:
8.2.1 Kontroller, om laserfotometeret er normalt i udseende.
8.2.2 Kontroller, at alle skruer er sikre.
Opbevaring af laserfotometer:
8.2.3 Tør produktet grundigt inden emballering.
8.2.4 skal ikke opbevares i det fri i marken, der er egnet til opbevaring i temperaturen på 0 ℃ ~ 35 ℃, relativ fugtighed er ikke større end 80%, ingen ætsende stoffer erosion, ingen stærk mekanisk vibration og påvirkning, ingen stærke magnetfeltforhold.
8.3 Test
Operatører skal korrekt oprette forbindelse og sende korrekte instruktioner i streng overensstemmelse med magt- og kommunikationsdefinitioner.
8.4 eftersalgsservice
Laserfotometer til præcisionsprodukter, når der er en fejl, er behovet for at vende tilbage til fabrikken til fejlanalyse, positionering og vedligeholdelse, ikke lov til at reparere.
