60MJ Laser Target Designator med LRF

Denne type irradiator bruger et unikt lyskilde -design til at opnå op til 60MJ laserudgang i en meget lille strukturel størrelse, og pulsbredden er mere end 10N'er, og den indledende laserdivergensvinkel er 50% mindre end det konventionelle produkt. Irradiatoren bruger et enkelt blændedesign af emission og modtagelse, kompakt struktur, kan bruges i fotoelektrisk hangar, bestråling af køretøjer og andre applikationsscenarier.

Send forespørgsel

Produkt beskrivelse

Hovedfunktioner af bestrålet:

Målbestrålingsvejledning
Målafstandstest
Kod laserudgang
Overspænding, overstrøm og overtemperaturbeskyttelse, strøm-anti-revers funktion
Differential signal external trigger function

Hoved tekniske parametre

Hovedparametre for laserlyskilde
Laserbølgelængde	1064nm ± 1nm
Pumpetilstand	Halvlederpumpning
Gentag frekvensoutput energi	1 ~ 20Hz ≥60mj@20Hz
Bestråling afstand	≥4 km
Pulsbredde	10ns ~ 20ns
Beam Divergensvinkel	≤0,3 mrad
Aksial stabilitet	<0,1 mrad
Pulsenergistabilitet	<5% (RMS, inden for en bestrålingscyklus)
Arbejdstid @20Hz	arbejde i 1 minut, hvile i 0,5 minutter; Arbejd i 8 cyklusser, hvile i 15 minutter, før du fortsætter med at arbejde
Strømforsyning	DC 28V ± 4V
Magt	Standby -strømforbrug er mindre end 20W; Det maksimale strømforbrug er mindre end 120W;
Kodningstype	Indbygget præcis frekvenskodning, variabel intervalkode, understøtter pseudo tilfældig kodning
Kodningsnøjagtighed	≯1,5μs@20Hz
Ranging af systemindikatorer
I området	Puls i området
Rækkefrekvens	1-5Hz
Max Range	≥8 km (2,3 m*2,3 m NATO -mål, reflektivitet0.3, synlighed> 25 km,)
Mini rækkevidde	≤500m
Lige nøjagtighed	± 5 m
Nøjagtighedshastighed	≥98%

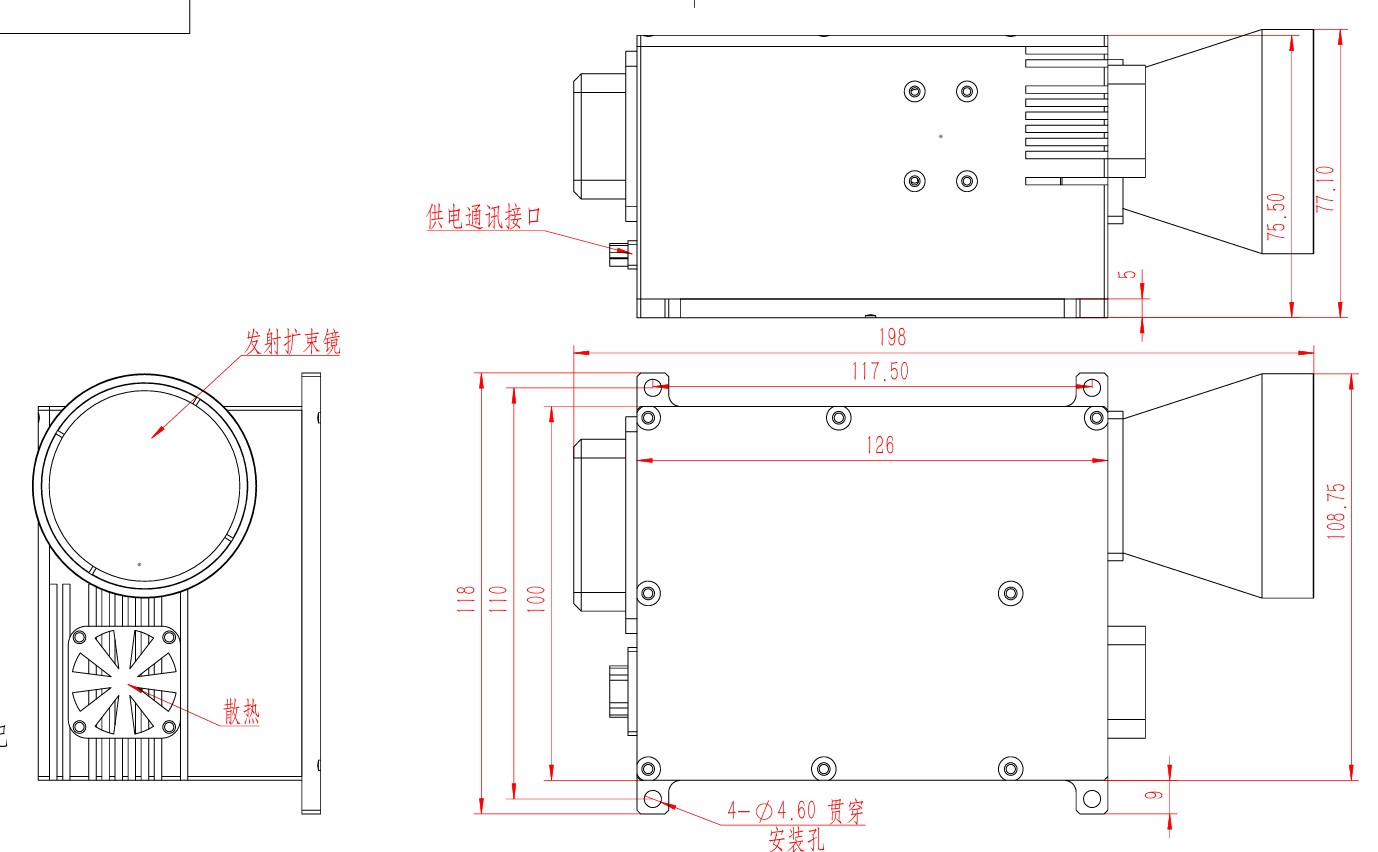

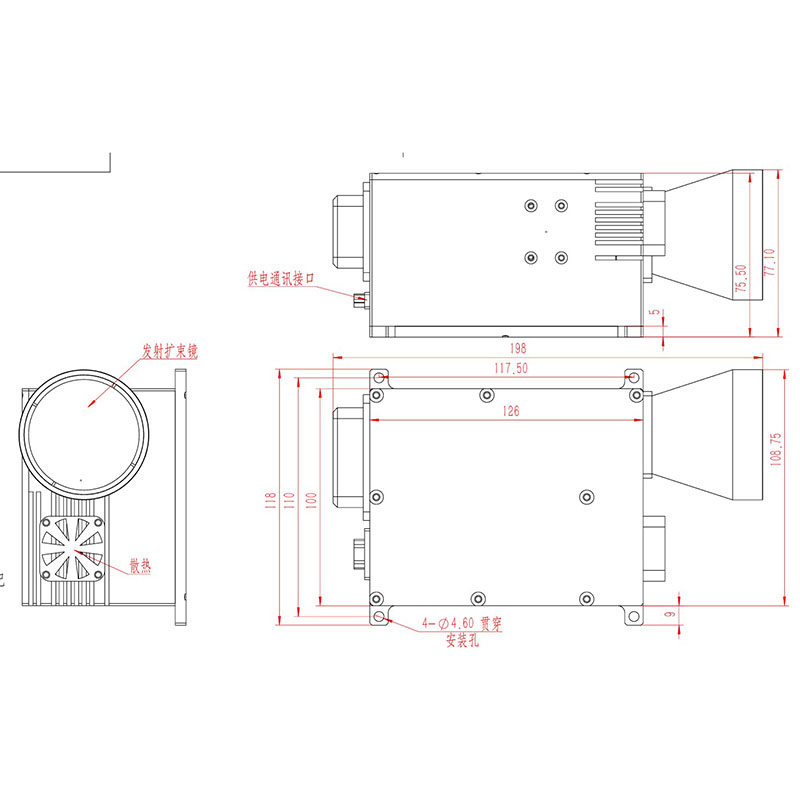

Grænseflader og strukturer
Modulstørrelse	≤198x109x75,5 mm
Vægt	≤1,4 kg
Køletilstand	Luftkøling
Rs422 seriel port og ekstern synkron input er 422 niveauer, og den eksterne synkrone belysning er 0-5V
Miljømæssig egnethed
Arbejdstemperatur	-40 ℃ ~ +60 ℃
Opbevaringstemperatur	-50 ℃ ~+75 ℃
