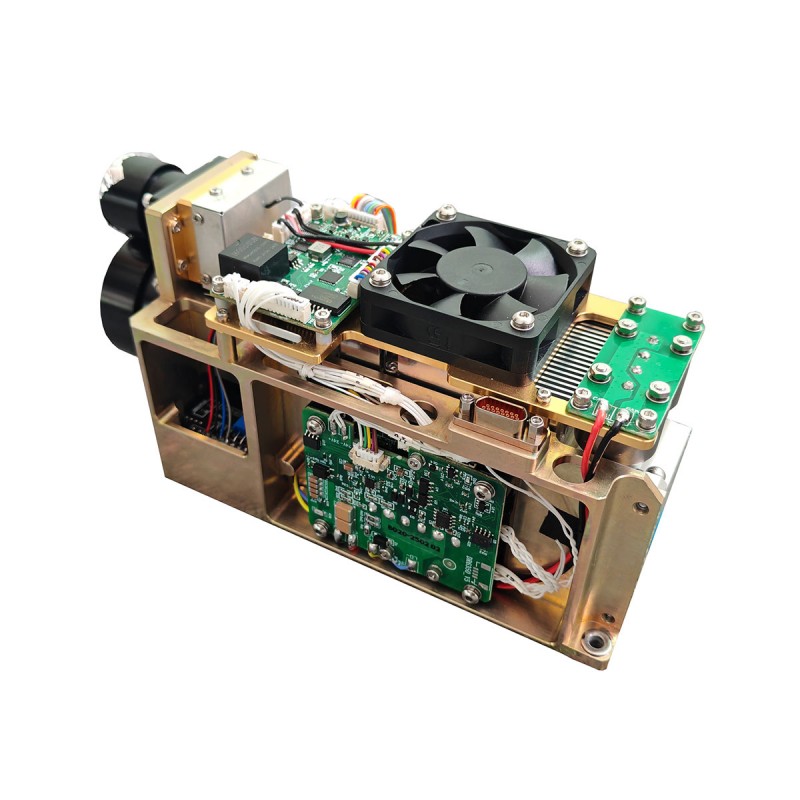

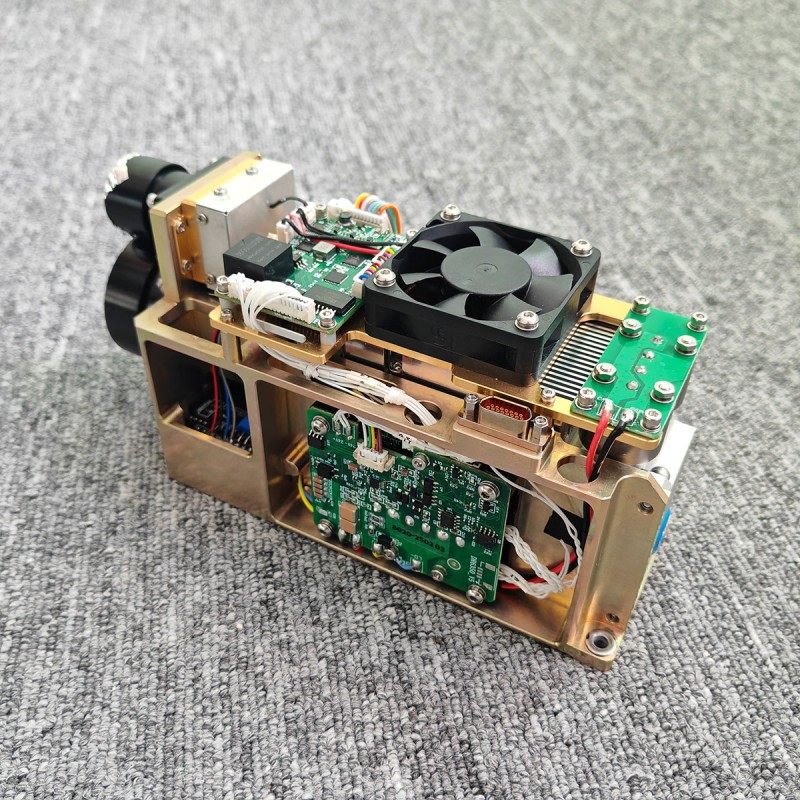

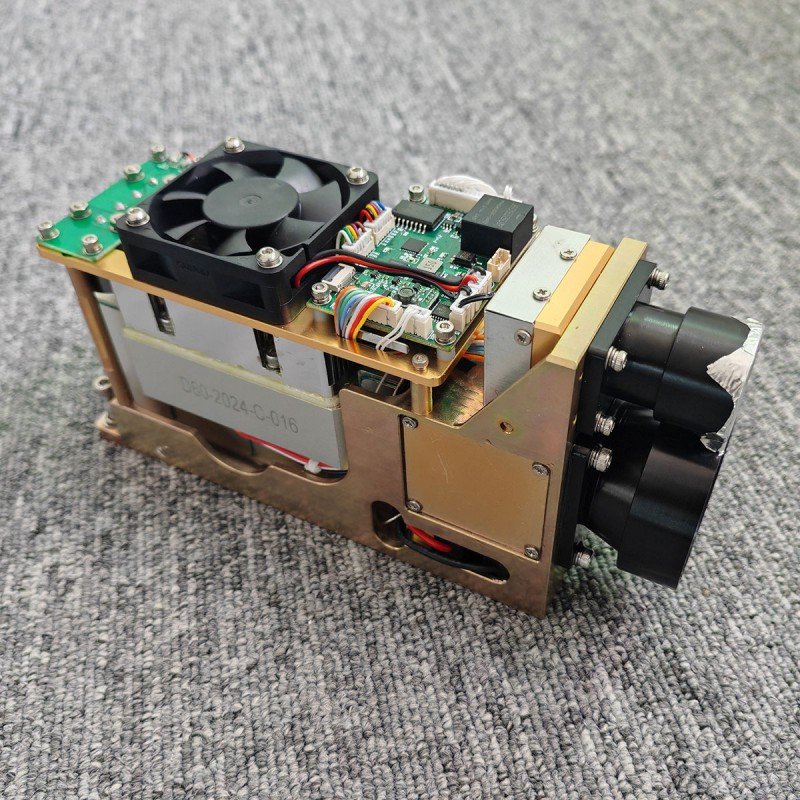

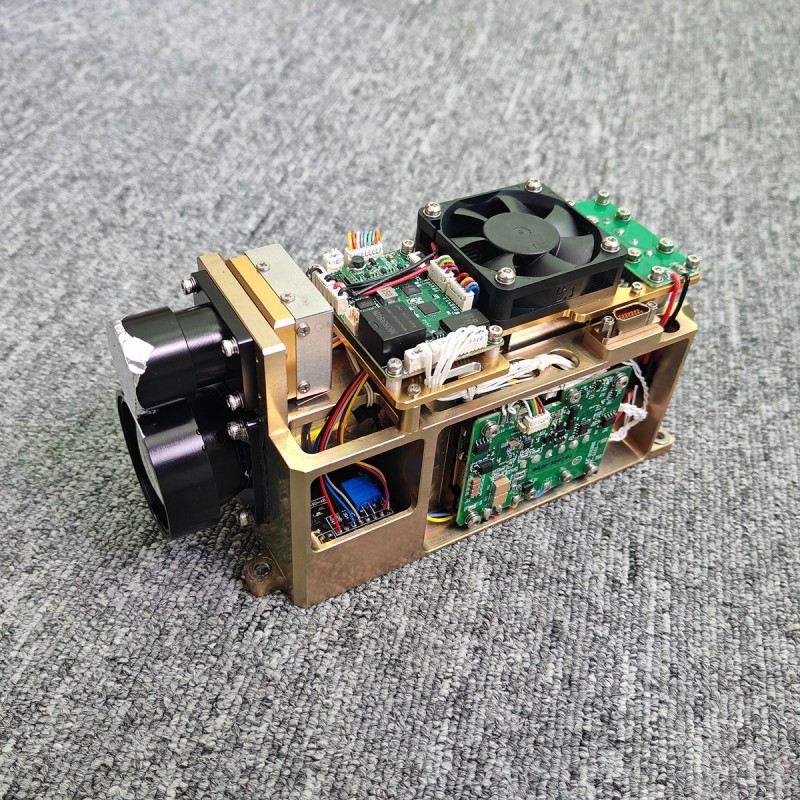

45MJ Laser Target Designator (LTD) WIHT LRF

STA-B45M er en militær 45MJ-lasermåldesignator, der spiller en afgørende rolle i præcisions målretningssystemer, der er i stand til at give præcis vejledning til smart ammunition. Gennem et avanceret optisk system markerer det målet med en laserstråle, hvilket sikrer, at præcisionsstyrede våben kan ødelægge målet med ekstremt høj nøjagtighed og effektivitet.

Send forespørgsel

Produkt beskrivelse
Produktfunktioner

Let og miniaturiseret
Miljøtilpasningsevne: -40 ℃ ~ 60 ℃ bred temperaturtilpasningsevne

Kerneindikatorparametre

Fungere
a) Det har funktionen af at indstille bestrålingscyklussen og kan udføre laserbestråling i henhold til den indstillede cyklus.
b) udstyret med laser enkelt og gentagne funktioner.
c) udstyret med multimåling af funktion.
d) Udstyret med temperaturudgangsfunktion for kameraets kernekomponenter.
e) Udstyret med overophedningsbeskyttelsesfunktion til måleenheden.
f) Udstyret med funktionen af udsendelsesstatusoplysninger om belysningsenheden.

Tekniske parametre

Model STA-B6445M
Laserbølgelængde 1.06um (ved hjælp af ND: YAG Crystal, designvalggaranti)
Lasergennemsnitlig energi ≥ 45MJ (energisvingninger ≤ ± 8%);
Laserdivergensvinkel 0,5 mrad
laseremission optisk akse stabilitet ≤ 0,05 mrad
Laseremission optisk akse og installationen af basisplanet er ikke parallel ≤ 3 '(designgaranti);
Laserpulsbredde 10ns ~ 22ns
Maks. Ranging Synlighed ≥ 12 km, maksimal rækkevidde til måling af NATO -mål ≥ 6 km;
Mini i området 100 m
I området gentagelsesfrekvens 1Hz/5Hz/enkelt
Lige nøjagtighed ≤ ± 2m (RMS)
lige nøjagtighed ≥ 98%
Afstandsopløsning ≤ 50m
Kontinuerlig arbejdstid 5min (5Hz: Kontinuerlig arbejde 5min, hvile ≤ 3min, kan fortsætte med at variere).
Maksimal bestråling afstand ≥ 5 km
Minimum bestrålingsafstand ≤ 500m (med systemvurderingen)
Kontinuerlig bestrålingscyklus 8, hver cyklus varer 25S, med 15S -interval; Efter 8 cyklusser skal du hvile interval ≤ 20 min;
Laserkodeperiode (indstillet efter kommunikationsprotokol) Indstilling af rækkevidde 40ms ~ 100ms
Laserkodningstimingnøjagtighed ≤ ± 2μs
Laserstartstid ≤3min
Ekstra-kodes synkroniseringsfunktion Ja
Arbejdstemperatur: -40 ~+60 ℃
Opbevaringstemperatur -50 ~+70 ℃
Vægt ≤580g
Modul til dig 138x75x50mm
med multi-target-måleevne og returnerer tre multi-målværdi med afstandsselektiv pasfunktion. Frequency-kode og variabel intervalkode kan indstilles (indstillet efter kommunikationsprotokol).

Forberedelse til brug

Kontroller, om strømforsyningsspændingen er mellem 18V og 32V. Når spændingen er for lav (mindre end 18V), kommunikerer afstandsmåleren muligvis ikke korrekt eller angiver 'ingen laserudgang', og når spændingen er for høj (mere end 32V), kan hele illuminatoren blive permanent beskadiget. Sørg for, at den nominelle outputstrøm for strømforsyningssystemet er større end 6A, hvis det er mindre end denne værdi, kan der ikke være nogen laser under drift. Sørg for, at polariteten i strømforsyningen er korrekt tilsluttet, der er en risiko for skade på udstyret, hvis polariteten vendes. Se appendiks A for definitioner af strømforsyningsstik.

Forholdsregler for brug

a) Den laser, der udsendes af denne afstandsmåler, er en 1,06 um ikke-øje sikker bølgelængde laser, undgå direkte laserlys for øjnene, når du bruger.
b) Når du justerer parallelismen i den optiske akse, skal du sørge for at blokere den modtagende linse, ellers vil detektoren blive permanent beskadiget på grund af det stærke ekko.
c) Dette afstandsmodul er ikke-lufttæt, sørg for at bruge miljøet, som den relative fugtighed er mindre end 80%, og sikre, at brugen af miljømæssig renlighed og hygiejne for ikke at skade laseren.
d) Området for afstandsmåleren er relateret til den atmosfæriske synlighed og målets art, i tilfælde af tåge, regn og vind og sand i området reducerer området. Mål som grønne bladklynger, hvide vægge og eksponerede kalksten har bedre refleksionsevne og kan øge rækkevidden. Derudover reducerer en stigning i hældningen af målet til laserstrålen rækkevidden.
e) Det er strengt forbudt at skyde laserstrålen mod stærkt reflekterende mål såsom glas og hvide vægge inden for 100 meter for at undgå stærke ekkoer, hvilket kan forårsage skade på APD -detektoren.
f) Det er strengt forbudt at tage stikket ud eller tilslutte kablet, mens det er energisk.
g) Sørg for, at effektpolariteten er korrekt tilsluttet, ellers vil den føre til permanent skade på enheden.

Definition af interface -stikkontakter

Tabel 1 Definition af eksterne grænseflader

Ordre nummer Interfacetype Pigment Definition Bemærkninger
1 DB9 -interface -definition Håndflade Rs422 T+ RS422 Kommunikationsgrænseflade
2 Lilla Rs422 T-
3 Gul Rs422 R-
4 Grøn RS422 R+
5 Hvid GND
6 Aske Ekstern trigger- RS422 -niveau
7 Blå Ekstern trigger +
8 Definition af strømgrænseflade Sort VCC+ DC 18V ~ 32V
9 Rød Vcc-

Figur 2 To-dimensionelt størrelsesdiagram over produktet

Interfacekommunikationsprotokol

1. Kommunikationsformat:
a) Standard baudhastigheden er 115200bps.
b) Dataformat: 8-bit data, en startbit, en stopbit, ingen paritetskontrol, data består af headerbyte, kommando del, datalængde, parameterdel og check byte.

2. Kommunikationstilstand:
a) Masteren og måleenheden bruger master-slave-kommunikationstilstand, hvor masteren sender kontrolkommandoer til måleenheden, og måleenheden modtager og udfører instruktionerne. I den store tilstand sender måleenheden dataene og status for måleenheden tilbage til den øverste computer i henhold til den varige periode, og kommunikationsformatet og kommandoindholdet er vist i følgende tabel.
b) Når masteren har sendt kontrolkommandoen, reagerer måleren kontinuerligt med tre svarkommandoer. Hvis skibsføreren ikke modtager svarskommandoen fra måleren inden for tidsgrænsen, sender den den igen.
Formatet for den meddelelse, der skal sendes, er som følger

STX0 Cmd Len Data1h Data1l CHK

Tabel 2 -format Beskrivelse af den sendte meddelelse

ordre nummer navn forklare kode Bemærkninger
1 STX0 Besked Start Flag 55 (h)
2 Cmd CW Se tabel 3
3 Len Dl Antallet af alle bytes undtagen startmærket, kommandobord og kontrolsum
4 Datah Parameter Se tabel 3
5 ankomst
6 CHK XOR -verifikation Bortset fra den gyldige byte er alle andre bytes xored

Kommandoen beskrives som følger:
Tabel 3 Beskrivelse af kommandoer og dataord sendt af masteren til måleren

ordre nummer CW fungere Data Byte Bemærkninger længde Eksempelkode
1 0x00 Stop (stop i belysning) D1 = 00 (h) d0 = 00 (h)
Seks byte 55 00 02 00 00 57
2 0x01 Enkelt i området D1 = 00 (h) d0 = 00 (h) Målingsenheden modtager en enkelt instruktion i området, udfører en række operationer og uploader den afstandsafstandsværdi på samme tid; Seks byte 55 01 02 00 00 56
3 0x02 Kontinuerligt i det D1 = xx (h) d0 = yy (h) I henhold til den indstillede tidsperiode uploades den afstandsafstandsværdi kontinuerligt. Data udtrykker den store periode, og enheden er MS Seks byte 55 02 02 03 E8 BE (1Hz Ranging)
4 0x03 selvkontrol D1 = 00 (h) d0 = 00 (h)
Seks byte 55 03 02 00 00 54
5 0x04 Opsætning af blind zone D1 = xx (h) d0 = yy (h) Data beskriver den blinde zoneværdi, enhed 1M, og indstiller afstandsdisplayet i den blinde zone til 0; Seks byte 55 04 02 01 2C 7E (300m er den nærmeste afstand)
6 0x06 Kumulativt antal lysoutputforespørgsler D1 = 00 (h) d1 = 00 (h) Sluk for opbevaring; Seks byte 55 06 02 00 00 51
7 0x31 Indstil den nøjagtige kode D4 D3 ~ D0 D4: Præcise kodetal, indbygget 8 grupper, nummereret 1 ~ 8; D3 ~ D0 repræsenterer pulsperioden, enhed URRANGE: 45000 ~ 60000 Ni byte 55 31 05 01 00 00 C3 50 F3 (præcist kodetummer: 1cykel: 0000c350 = 50000US)
8 0x32 Indstil variable intervalkoder D33 (ref.) D32 (antal kodende bits) D31 ~ D30 (tidsinterval mellem den sidste bit 0) D29 ~ D28 (tidsinterval mellem bit 14 og bit 15) D27 ~ D26 (Tidsinterval mellem Bit13 Bit14) D25 ~ D24 (tidsinterval mellem bit 12 og bit 13) D23 ~ D22 (tidsinterval mellem BIT112) D25 ~ D21 ~ D20 (tidsintervallet bit11) d19 ~ d18 (tidsinterval mellem bit9 bit10) d17 ~ d16 (tidsinterval mellem bit8 bit9) d15 ~ d14 (tidsinterval mellem bit7 bit8) d13 ~ d12 (tidsinterval mellem bit6 og bit7) d11 ~ d10 (tidsinterval mellem bit5 bit6) d9 ~ d8 (tidsinterval mellem bit4 bit5) d7 ~ d6 (tidsinterval mellem bit3) d5 ~ d5 ~ d4 d4 d4 d5 ~ d4 d4 d4 d4 d5 ~ d4 d4 d4 d4 d4 d4) (Tidsinterval mellem BIT2 BIT3) D3 ~ D2 (Tidsinterval mellem BIT1 BIT2) D1 ~ D0 (tidsinterval mellem BIT0 og BIT1) D33: variabelt intervalkodetummer, indbygget 16 grupper, antallet af rækkevidde er 1 ~ 16; D32: Antal kodningsbits, der spænder fra 3 til 16-tidsintervallet Udrange: 45000 ~ 60000 38 byte
9 0x33 Indstilling af pseudo-tilfældige koder D4 D3 ~ D0 D4: pseudo-tilfældig kodekodning med 2 indbyggede grupper nummereret fra 1 til 2; D3: længde af pseudo-tilfældig kode, der spænder fra 2 til 16d2 D1: startværdien af pseudo-tilfældig kode, som er taget fra den nedre bit i henhold til længden af pseudo-random kodet0: standby, indstillet 0 Ni byte 55 33 05 01 10 AA AA 00 72 (Pseudo-Random Code Number: 1PSEUDO Tilfældig kodelængde: 16initial værdi: AAAA)
10 0x41 Indstil forespørgslen for præcisionskoder D1 D0 D1: Præcise kodetal, antallet af rækkevidde er 1 ~ 8d0: standby, indstillet 0 Seks byte 55 41 02 01 00 13Set Forespørgslen for præcisionskode 1
11 0x42 Indstil forespørgslen for variable intervalkoder D1 D0 D1: variabelt intervalkodetummer, nummerområdet er 1 ~ 16d0: standby, indstillet 0 Seks byte 55 42 02 01 00 14Set Forespørgslen til variabel kodning 1
12 0x43 Opret en forespørgsel til pseudo-tilfældige koder D1 D0 D1: pseudo-tilfældig kodetal, antallet af rækkevidde er 1 ~ 2d0: standby, sæt 0 Seks byte 55 43 02 01 00 15Set Forespørgslen med pseudo-tilfældig kodning 1
13 0x44 Kontinuerlig bestråling af arbejdstid D1 = 00 (h) d0 = yy (h) YY kontinuerlig bestrålingstid henviser til den kontinuerlige arbejdstid for måleren under den kontinuerlige bestrålingstilstand, enhed s. Det automatiske stop stoppes efter timeout Seks byte 55 44 02 00 3c 2fcontinuøs arbejdstid 60'erne
14 0x45 Kontinuerlig bestråling af arbejdstid for arbejdstid D1 = 00 (h) d0 = 00 (h)
Seks byte 55 45 02 00 00 12
15 0x30 Præcis kodebestråling D3 ~ D0 D3: Bestrålingstilstand, 00 Kontinuerlig bestråling, 01 Periodisk bestrålingD2: 01 Præcise kodebestrålingD1: Præcise kodens nummerd0: Standby 00 Otte byte 55 30 04 00 01 01 00 61Code 1, Kontinuerlig belysning af præcis kode
Bestråling af variabel intervalkode D3 ~ D0 D3: Bestrålingstilstand, 00 kontinuerlig bestråling; 01 Periodisk bestråling af 2 Otte byte 55 30 04 00 02 01 00 62Code 1, variabel intervalkode Kontinuerlig bestråling
Ekstern synkron bestråling D3 ~ D0 D3: 00 Ekstern synkronisering er kun kontinuerlig belysningD2: 03 Ekstern synkron bestrålingD1: 00D0: 00 Otte byte 55 30 04 00 03 00 00 62
Pseudo-tilfældig kodebestråling D3 ~ D0 D3: Bestrålingstilstand, 00 kontinuerlig bestråling; 01 Periodisk bestrålingD2: 04 Pseudo-Random Code IrradiationD1: Pseudo-Random Code NumberD0: Standby 00 Otte byte 55 30 04 00 04 01 00 64Code 1, Pseudo-Random Code Kontinuerlig bestråling
16 0x24 Periodisk bestrålingsparameterindstilling D2 D1 D0 D2: Antal arbejdscyklerd1: Arbejdstid pr. Cyklus, enhed SD0: hviletid pr. Cyklus, i s Syv byte 55 24 03 08 14 0A 64 (8 cyklusser, 20'ers arbejde og 10s hvile pr. Cyklus)
17 0x25 Periodisk bestrålingsparameterforespørgsel D1 = 00 (h) d0 = 00 (h)
Seks byte 55 25 02 00 00 72
18 0xeb Udstyrsnummerforespørgsel D1 = 00 (h) d0 = 00 (h)
Seks byte 55 EB 02 00 00 f.Kr.
19 0x51 Debug -tilstand D1 D0 D1: 01 Indtast fejlfindingstilstand, 00 Exit Debugging Moded0: Standby Seks byte 55 41 02 01 00 17ACTER DEBUG MODE55 41 02 00 00 16Exit Debug Mode








a) Hovedkontrol modtager format
Formatet for den modtagne meddelelse er som følger:

STX0 Cmd Len Data Dato0 CHK

Tabel 4 Format Beskrivelse af modtagne meddelelser

ordre nummer navn forklare kode Bemærkninger
1 STX0 Meddelelse Start Flag 1 55 (h)
2 Cmd_jg Datakommandoord Se tabel 5
3 Len Dl Antallet af alle byte undtagen startmærket, kommandoord og kontrolsum
4 Dn Parameter Se tabel 5
5 D0
6 CHK XOR -verifikation Bortset fra den gyldige byte er alle andre bytes xored

Hovedstyring Modtagelsesstatus Beskrivelse:
Tabel 5 beskriver de dataord, der er sendt af måleren til mesteren

ordre nummer CW Funktionsfeedback (svarende til kontrolkommandoen modtaget af måleenheden) Data Byte Bemærkninger samlet længde
1 0x00 Stop (stop i belysning) D1 = 00 (h) d0 = xx (h) XX: 00 Normal Stop01 Stop ved høj temperatur02 Stop, når du er forfaldt Seks byte
2 0x03 selvkontrol D8 ~ D0C5 ~ C0B2 ~ B0 D8-D7 (int type): -5V voltage value feedback, unit 0.01V.D6-D5: Feedback of blind spot setting value, unit 1mD4-D3: APD high voltage feedback, unit V;D2: char type, indicating the main control environment temperature (environment), unit: degrees Celsius;D1-D0: +5V voltage feedback, unit 0.01VC5-C4: Actual drive current value feedback unit AC3-C2: Indstil feedback af drevens aktuelle værdi i enhed AC1-C0: Temperaturstyringstemperatur Feedback Enhed 0,1 ℃ B2: Drevstemperaturstatus (8bit) Bit0: 0 Temperaturkontrol til temperatur 1 Ikke nået Bit1: 0 Temperaturkontrol er normal 1 temperaturstyring er overcurrentbit2: drevstrøm Forskellen mellem drevstrømmen og den indstillede værdi er større end 5AB1: drivkommunikationsstatus (måling af kommunikationsstatus mellem hovedkontrolkortet og drevmodulet) 0 er normal og 1 er fejlbit0: indstil, om strømmen er succesfuldt1: om pulsbredden er indstillet med succes bit2: Indstil om den eksterne trigger er vellykket 3: om driveren starter med succes QueryB0: Temperaturstyring Kommunikationsstatus (kommunikationsstatus mellem hovedkontrolkortet og temperaturstyringsmodulet) 0 er normal og 1 er Faultbit0: Om temperaturkontrolstart er SuccessionBit1: Om temperaturkontrolstoppestedet er SuccessionBit2: Om temperaturindstillingen er SuccessionBit3: Om temperaturkontrolforespørgslen er SuccessionBit4: SPARBIT5: SPARBIT6: SPAREBIT7: SPARER 22 byte
3 0x04 Indstilling af blind zone, enhed M D1 D0 Data beskriver den nærmeste afstandsværdi, enhed 1m; start højt og slut lavt Seks byte (drop strømbesparelse)
4 0x06 Kumulativt antal lysoutputforespørgsler D3 ~ D0 Data udtrykker antallet af lys, 4 byte, med høj byte først Otte byte
5 0x31 Indstil den nøjagtige kode D4 D3 ~ D0 D4: Præcise kodetal, rækkevidde 1 ~ 8d3 ~ D0 repræsenterer perioden, enhed UsRange: 45000 ~ 60000 Ni byte
6 0x32 Indstil variable intervalkoder D1 D0 D1 variabel intervallkodetal Range 1 ~ 16d0 00 er indstillet med succes, og 01 er indstillet mislykket Seks byte
7 0x33 Indstil en pseudo-tilfældig kode D1 D0 D1 Pseudo-Random Code Number Range 1 ~ 2d0 00 er indstillet med succes, og 01 er indstillet mislykket Seks byte
8 0x41 Præcis kodecyklusforespørgsel D4 D3 ~ D0 D4: Præcise kodetal, rækkevidde 1 ~ 8d3 ~ D0 repræsenterer perioden, enhed UsRange: 45000US ~ 60000US Ni byte
9 0x42 Forespørgsel om variabel intervallkode D33 (ref.) D32 (antal kodende bits) D31 ~ D30 (tidsinterval mellem den sidste bit 0) D29 ~ D28 (tidsinterval mellem bit14 bit15) D27 ~ D26 (tidsinterval mellem bit13 bit14) D25 ~ D24 (tidsinterval mellem bit 12 og bit 13) D23 ~ D22 (tidsinterval mellem bit 11 og bit 12) D21 ~ D20 (tidsinterval mellem bit 12 og bit 13) D23 ~ D222 (tidsinterval mellem bit 11 og bit 12) D21 ~ D20 (tidsinterval mellem bit 12 og bit 13) D23 ~ D2222 (tidsinterval mellem bit 11 og bit 12) D21 ~ D20 (Time Interval (Time 10 og Bit 10) 11) D19 ~ D18 (tidsinterval mellem bit9 og bit10) D17 ~ D16 (tidsinterval mellem bit8 bit9) d15 ~ d14 (tidsinterval mellem bit 7 og bit 8) d13 ~ d12 (tidsinterval mellem bit6 bit7) d11 ~ d10 (tidsinterval mellem bit5 bit6) d9 ~ d8 (tidsinterval mellem bit4 og bit5) d7 ~ d6 (tidsinterval mellem bit3)) (Tidsinterval mellem BIT2 BIT3) D3 ~ D2 (Tidsinterval mellem BIT1 BIT2) D1 ~ D0 (tidsinterval mellem BIT0 BIT1)
38 byte
10 0x43 Pseudo-Random Code Query D4 D3 ~ D0 D4: pseudo-tilfældig kodekodning, rækkevidde 1 ~ 2d3: længde af pseudo-tilfældig kode, der spænder fra 2 til 16d2 d1: startværdi af pseudo-tilfældig kode, der er taget fra den nedre bit i henhold til længden af pseudo-random kodet0: standby, sæt 0 Ni byte
11 0x44 Kontinuerlig bestråling af arbejdstid D1 = 00 (h) d0 = yy (h) Yy kontinuerlig bestrålingstid, enhed s, timeout stopper automatisk Seks byte
12 0x45 Kontinuerlig eksponering Arbejdstid forespørgsel D1 = 00 (h) d0 = yy (h) Yy kontinuerlig bestrålingstid, enhed s, timeout stopper automatisk Seks byte
13 0x24 Periodisk bestrålingsparameterindstilling D2 D1 D0 D2: Antal arbejdscyklerd1: Arbejdstid pr. Cyklus, enhed SD0: hviletid pr. Cyklus, i s Syv byte
14 0x25 Periodisk bestrålingsparameterforespørgsel D2 D1 D0 D2: Antal arbejdscyklerd1: Arbejdstid pr. Cyklus, enhed SD0: hviletid pr. Cyklus, i s Syv byte
15 0xeb Udstyrsnummerforespørgsel D15 ~ D0 D15 ~ D12: Produkt ModelD11 D10: Produktnummerd9 D8: SoftwareversionD7 D6: Juster Q NumberD5 D4: Drive NumberD3 D2: Laser NumberD1 D0: FPGA ID 20 byte
16 0x51 Debug -tilstand D1 D0 D1: 01 Indtast fejlfindingstilstand, 00 Exit Debugging Moded0: Standby Seks byte
17 0x01 Enkelt i området D9D8 D7 D6D5 D4 D3D2 D1 D0B4 B3 B2 B1 D9 (BIT7-bit0) Flagbyte: D9 er den 7. position, der angiver hovedbølgen; 1: Der er en hovedbølge, 0: ingen hovedbølge.d9 er den 6. position, der indikerer Echo; 1: Der er ekko, 0: ingen ECHOD9 den 5. bit angiver laserstatus; 1: Normal laser, 0: Laser Faultd9 er ugyldig (indstillet til 0) i 4. position; D9 er ugyldig i 3. position (indstillet til 0); D9 Den anden position angiver APD -staten; 1: Normal, 0: Errord9 er den første position, der angiver, om der er et tidligere mål; 1: Der er et mål, 0: Intet mål (målet før hovedmålet er det forrige mål, og målet i det blinde område) .d9 Den 0. Bit angiver, om der er et efterfølgende mål; 1: Der er et mål, 0: Der er intet mål (målet efter hovedmålet er det efterfølgende mål) D8-D6 Første målafstand (enhed 0,1 m) D5-D3-afstand til det andet mål (enhed 0,1 m) D2-D0 Tredje målafstand (enhed 0,1 m) 3. Målene er fra tæt på FARB4 og B3 indikerer højtryksværdier B2 angiver drivkraften ValueB1 B0 angiver laserens temperatur 19 byte
18 0x02 Kontinuerligt i det D9 D8 D7D5 D4 D3D2 D1 D0B4 B3 B2 B1 B0 D9 (BIT7-bit0) Flagbyte: D9 er 7. position, der angiver hovedbølgen; 1: Der er en hovedbølge, 0: ingen hovedbølge.d9 er den 6. position, der indikerer Echo; 1: Der er ekko, 0: ingen ECHOD9 den 5. bit angiver laserstatus; 1: Normal laser, 0: Laser Faultd9 er ugyldig i 4. position (indstillet til 0); D9 er ugyldig i 3. position (indstillet til 0); D9 Den anden position angiver APD -staten; 1: Normal, 0: Errord9 er den første position til at indikere, om der er et tidligere mål; 1: Der er et mål, 0: Der er ikke noget mål (målet før hovedmålet er det forrige mål, og målet i det blinde område) .d9 Den 0. Bit angiver, om der er et efterfølgende mål; 1: Der er et mål, 0: Der er intet mål (målet efter hovedmålet er et efterfølgende mål) D8-D6 Første målafstand (enhed 0,1 m) D5-D3-afstand til det andet mål (enhed: 0,1 m) D2-D0 Tredje målafstand (enhed 0,1 m) 3. Målene er fra tæt på FARB4 og B3 angiver APD -højtryksværdien angiver drevens strømværdi B0 repræsenterer temperaturen på laseren 19 byte
19 0x30 skinnende D9 D8 D7D5 D4 D3D2 D1 D0B4 B3 B2 B1 B0 D9 (Bit7-bit0) Flag Byte: D9 er den 7. bit for at indikere hovedbølgen; 1: Der er en hovedbølge, 0: ingen hovedbølge.d9 er den 6. position, der indikerer Echo; 1: Der er ekko, 0: ingen ECHOD9 den 5. bit angiver laserstatus; 1: Normal laser, 0: laserfejld9 er ugyldig i position 4 (indstillet til 0) D9 er ugyldig i 3. position (indstillet til 0); D9 Den anden position angiver APD -status; 1: Normal, 0: Errord9 er den første position til at indikere, om der er et tidligere mål; 1: Der er et mål, 0: Intet mål (målet før hovedmålet er det forrige mål, og målet i det blinde område) .d9 Den 0. Bit angiver, om der er et efterfølgende mål; 1: Der er et mål, 0: Der er ikke noget mål (målet efter hovedmålet er det efterfølgende mål) D8-D6 Første målafstand (enhed 0,1 m) D5-D3-afstand til det andet mål (enhed: 0,1 m) D2-D0 Tredje målafstand (enhed 0,1 m) 3. Målene er fra tæt på FARB4 og B3 angiver APD -højtryksværdien angiver drevens strømværdi B0 repræsenterer temperaturen på laseren 19 byte
20 0xec En instruktionsfejl D1 = 00 D0 = 00 Kameraets feedback -kommando er forkert Seks byte
21 0xee Effektivitetsfejl D1 = 00 D0 = 00 Kameraets feedback er forkert Seks byte












Bemærk: ① Udefinerede databyte/bit, standard er 0;
