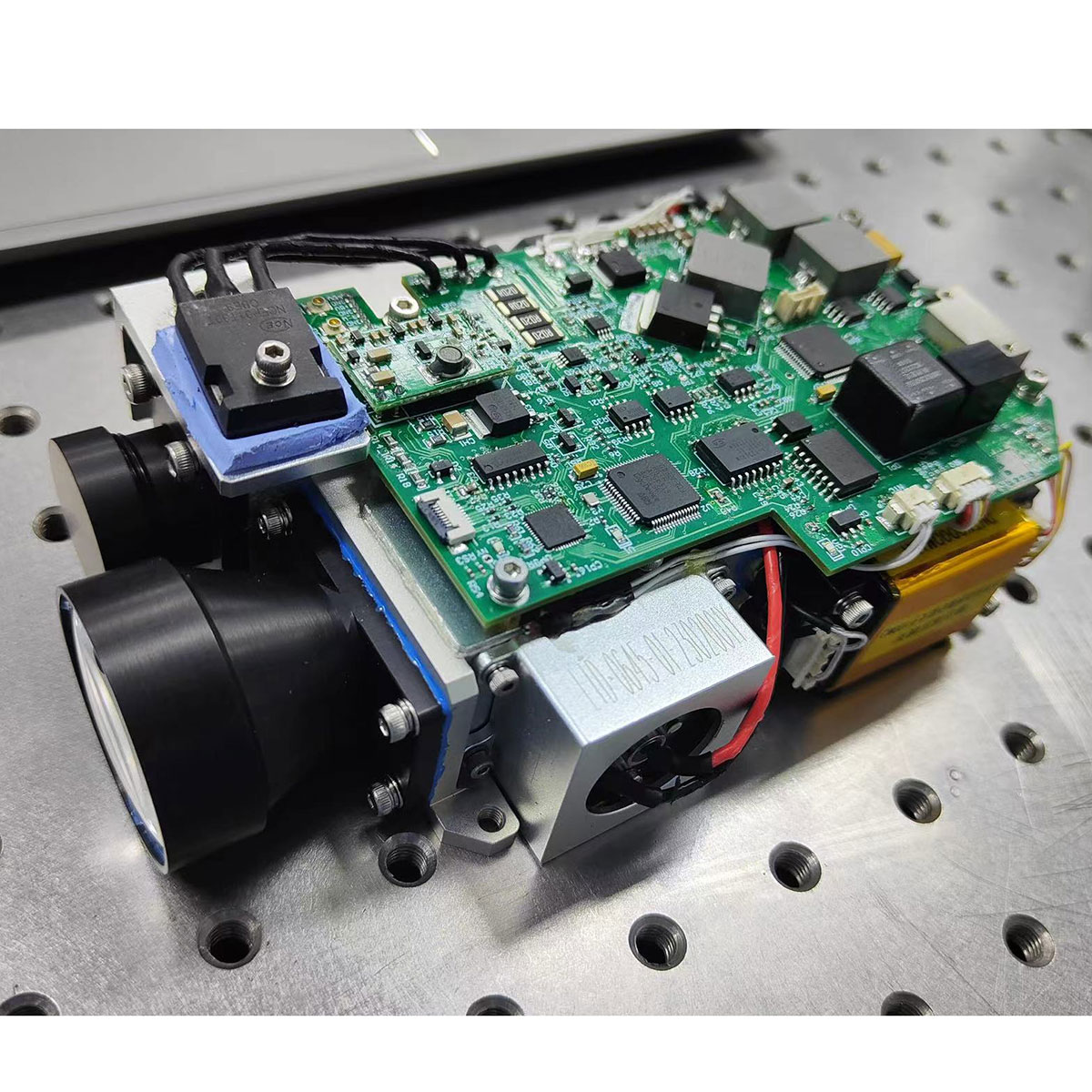

160MJ 1064nm Laser Target Designator

STA-1064160 m medium laserfotometer (i det følgende benævnt laserfotometeret) er et præcisionsfotoelektrisk produkt, der transmitterer laseren til et specifikt mål og beregner afstandsinformationen i henhold til laserflyvningstiden. 160MJ 1064NM Laser Target Designator har egenskaberne ved enestående ydelse og enkel drift.

Model:JIO-1064160M

Send forespørgsel

Produkt beskrivelse

OVERSIGT

LDR1064-160 Laser Imager er sammensat af laseremissionsenhed, lasermodtagelse og interval for enhed, laserkilde og kontrol- og kommunikationsenhed.

Hovedfunktion

Laseromfangsfunktion;
Laserbestrålingsfunktion;
Har fotoelektrisk isoleringssignal trigger;
Har ekstern triggerfunktion.

160mj 1064nm lasermål Designator Tekniske specifikationer

Hovedindikatorer
Arbejdsbølgelængde	1064nm
Laserbestrålingsenergi	85mj og 160mj to gear kan skiftes
Let forsinkelse	304μs ± 1μs
Laserstråle spredningsvinkel	≤0.2mrad
Bestrålingsfrekvens	8 ~ 21Hz
I området frekvens	10Hz
Laserpulsbredde	10ns ~ 15ns
Kraftstabilitet	≤ ± 8%
I området	0,2 m ~ 20 km (målstørrelse 10 m x10 m x8 m, synlighed 30 km)
Ranging af fejl	Ikke mere end 5 meter
Måludvælgelse	Første/anden/ende
Nøjagtig målehastighed	≥ 98%
Opstartstid	1min (valgfrit)
Arbejdstid (foreslået)	I området		Laser arbejder kontinuerligt i 5 minutter, hvile i 4 minutter, 10 på hinanden følgende cyklusser
	Bestrålingstilstand		Bestrålingstid 120'erne, hvile 60'erne, kontinuerlige 5 cyklusser
Fuld sæt vægt	<3,3 kg
TEMPERATUR
Driftstemperatur	-40 ℃ ~ +55 ℃
Opbevaringstemperatur	-40 ℃ ~ +70 ℃
Fugtig varme
Relativ fugtighed	Relativ fugtighed
Temperatur	+25 ° C ± 2 ° C.
Opbevaringstid	72 timer
Vibrationer
Vibrationsspektrumform (GRMS = 6,06)	20Hz til 80Hz			+3db/okt
	80Hz til 350Hz			G2/0,04 Hz
	350Hz til 2000Hz			-3db/okt
Vibrationsretning og tid	Vibrerer i en retning i mindst 10 minutter
Kontrolpunkt	Skal vælges i armaturet eller ryste bordoverfladen nær produktets maksimale stivhed, stort udstyr kan bruge multi-punkts gennemsnitskontrol
Overvågningspunkt	Overvågningspunktet skal vælges i den vigtigste del af det testede produkt, så roden gennemsnitlig firkantet accelerationsrespons ikke overstiger det maksimale tilladte design (GRMS = 6.06)
Installationskrav	Prøven er stift forbundet til rysterbordet, og produktet med støddæmper skal fjerne støddæmperen til test
Præstationskontrol	Strækket test Under vibrationer skal alle præstationsindikatorer opfylde de tekniske krav, der er specificeret i designdokumentet. I tilfælde af fiasko er det tilladt at reparere. Når accepttesten udføres efter reparation, skal spektrumværdien reduceres til 0,01G2/Hz, GRMS = 3,03, og prøven skal vibreres i retningen mest bange for vibration for 10minin/Hz, GRMS
Temperaturområde
Power-on test	-35 ± 3 ℃ ~ +52 ± 2 ℃
Hastighed for temperaturændring
Temperaturstigning	10 ℃/min
Afkøling	10 ℃/min
Cyklustider	10 gange skal sikre, at de sidste 2 cyklusser uden fejl, hvis fejlen opstår i de sidste 2 cyklusser, efter reparation, har brug for at sammensætte 2 problemfri cyklusser
Cyklustid	En cyklustid er 4H, en cyklus inkluderer temperaturstigning → temperaturophold → afkøling → temperaturophold → temperaturstigning
Høj og lav temperaturopholdstid	Opholdstiden afhænger af eksemplarens varmekapacitet. Baseret på princippet om produkttermisk eller kold permeabilitet opretholdes den indre temperatur på prøven i 5 minutter efter at have nået stabilitet
Kravene til det produkt, der blev testet	Generel temperaturcyklustest med hele maskinen, skal være så vidt muligt for at åbne dækslet
Kontroller og reparation	Strømtestudstyr, i hver temperaturcyklus, efter testen for at bekræfte, at udstyret er fejl, kan udføre den næste temperaturcyklus
Drenching krav	Drenching udføres med hele udstyret
Sportsvogn
Sportsvogn	Sportsbiler går med hele enheden
	Hvis produktet ikke udfører vejtransporttest, kan du bruge simuleringstransporttabellen til indendørs transportsimuleringstest, det vil sige sinusformet cyklisk vibrationstest til produktidentifikation
	Kravene til den simulerede transporttabel -test er som følger
Testbetingelser	Frekvens	5Hz ~ 200Hz
	Amplitude	5Hz ~ 7Hz
	Amplitude 12mm ~ 8mm
	7Hz ~ 200Hz lige acceleration 1,5 g
	Vibrationstesttilstand Tilladelig afvigelse er den samme som bredbånd tilfældig vibrationstest
	Retning	lodret akselretning og side
	Orientering	lodret og lateral til akslen
	Cyklustid	Log-scan 5Hz ~ 200Hz ~ 5Hz, 12 minutter pr. Cyklus; Når resonansfrekvensen af prøven måles under 5Hz, kan testfrekvens
	Efter transporttest skal du kontrollere, om der er skade og strukturel løsning af fænomenet, udført teknisk indeksinspektion, skal opfylde designkravene.
Nøgleprestationsindikatorer
Strømforsyning og strømforbrug	Strømforsyningsområde				20V ~ 33V, DC
	Strømforbrug				Peak Power er ikke mere end 400W, standby -effekt er ikke mere end 60W (grænse temperatur). 1.5.2 Pålidelighed
Pålidelighed	MTBF er ikke mindre end 4000 timer
Sikkerhed	Opret en advarselsenhed for laseren at fungere
	Udgangen til lasersenderen er forsynet med åbenlyse advarselsskilte
	Udstyret er velbegrundet
Vedligeholdelighed	Alle større funktionelle dele og udstyr er indstillet til fejlindikation og normal arbejdsindikation
	Den gennemsnitlige reparationstid MTTR er ikke mere end 20 minutter
Elektromagnetiske kompatibilitetskrav	I systemets boot -driftsproces kan udstyret være kompatibelt med andet udstyr i systemet, normalt arbejde

Mechical Interface

Elektrisk grænseflade

5.1 Kommunikationsstik (Socket Model J30J-15ZKP, Butt Plug Model J30J-15TJ) PIN-definition

PIN -nummer	Definition	Tilfreds	Type signal	Bemærkninger
1	TX+	Rs422 Send positiv (lokal)	Produktion	Objekthostcomputer
2	TX -	Rs422 Send negativ (lokal)	Produktion	Objekthostcomputer
3	RX+	Rs422 Modtag positiv (lokal)	Input	Objekt øvre computer
4	Rx -	Rs422 Modtag negativ (lokal)	Input	Objekt øvre computer
5	GND	Jord Rs422	Signal jord	Objekt øvre computer
6				Producentens debug -special
7				Producentens debug -special
8				Producentens debug -special
9				Producentens debug -special
10				Producentens debug -special
11				Producentens debug -special
12				Producentens debug -special
13				Producentens debug -special
14		Eksternt tidssystem +	Input	RS422 Differential
15		Ydre tid tong -	Input	RS422 Differential
