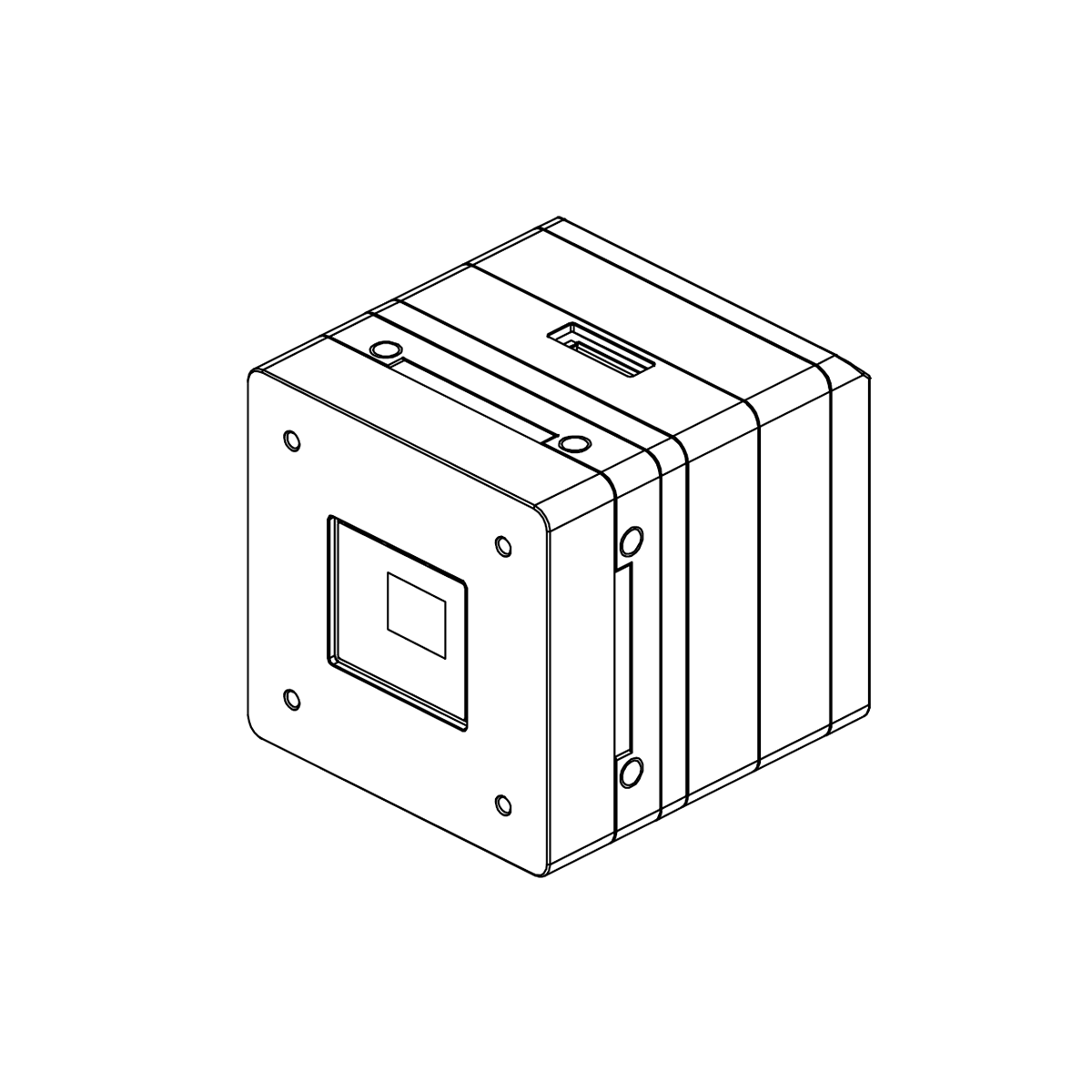

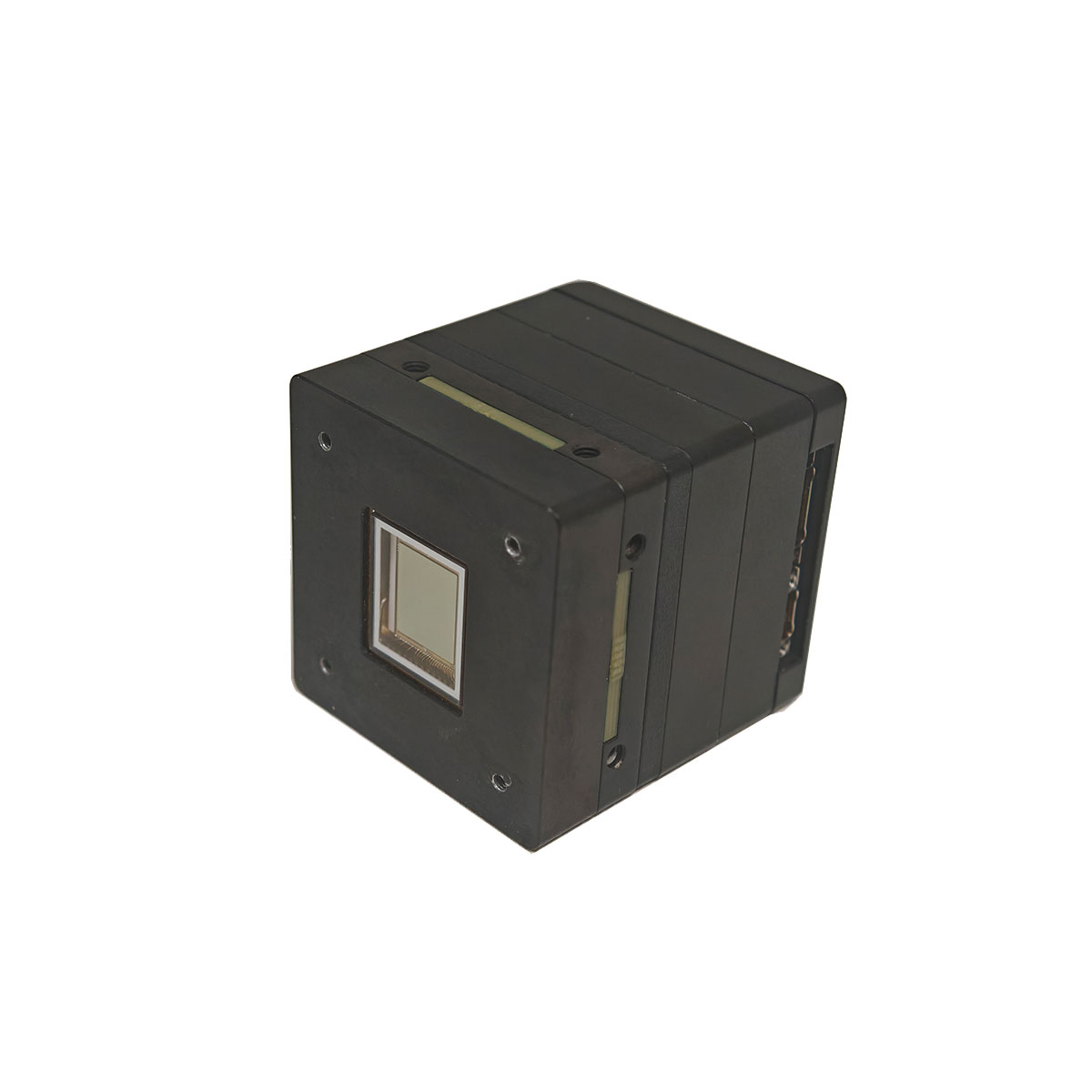

Mini 640×512 SWIR InGaAs kameraer
STA-G640SW-IGA Mini type infrarød billeddannelsesmodul er baseret på 640×512 SW infrarød detektor og er kompatibel med de fleste lignende typer IR-detektorer. Det kan omdanne den infrarøde stråling til visualiseret billede. Rige funktionaliteter og grænseflader, kompakt størrelse og lavt strømforbrug gør det nemt at bruge til systemintegration og sekundær udvikling. Det bruges i forskellige applikationer inden for sikkerhed og overvågning, grænsepatruljering, UAV-belastning og R&D.
Send forespørgsel
Produkt beskrivelse
De vigtigste funktioner og specifikationer er som nedenfor
| Model | STA-G640SW-IGA |
| Billedopløsning | 640×512 |
| Pitch størrelse | 15 um |
| Spektral rækkevidde | 0,8~1,7 µm |
| Dimensioner | 40 mm×40 mm×43,1 mm |
| Vægt | ≤ 0,3 kg |
| Billedhastighed for billedoutput | 50 Hz (standard) |
| Videoudgangsgrænseflader | Camera Link/SDI (digital), andre kan tilpasses |
| Billedoutputtype | 8-bit (standard) eller 14-bit valgbar |
| Strømforbrug | ≤5W (steady-state) |
| Billedpolaritet | White Hot/ Black Hot/pseudo-farve |
| Digital detaljeforbedring | |
| Forbedring af billedkontrast | |
| Billedfiltrering og støjdæmpning | |
| Billedintegration | Auto/manuel Ændring af integrationstiden |
| Intern synkronisering eller ekstern synkronisering | |
| Enkelt- og topunkts NUC, korrektionsparametrene kan fastsættes | |
| Automatisk/manuel udskiftning af døde pixels | |
| Giver testbilleder, såsom gråniveaugradient, stribemål og skakbræt | |
| Billedrulning, spejling, frysning og digital zoom | |
| Trådkors overlejring/fjern | |
| Driftstemperatur | -40~+60℃ |
| Opbevaringstemperatur | -55~+70℃ |
| Fugtighed | 0%~80%RH |
| Interfaces og strømforsyning | |
| Digital videoudgang | CameraLink@8bit/CameraLink@14bit, SDI |
| SDI videoudgang | 720P@50Hz, Effektiv skærmopløsning 640×512. |
| Kommunikationsgrænseflade | RS422 |
| Ekstern synkronisering | RS422 |
| Strømforsyning | 12V DC (nominelt) |
Bemærk: SWIR-kameraer kan tilpasses. Hvis parametre skal justeres, kontakt venligst Jioptics-teamet.
Funktioner
Image Output Gating
Image Output Gating
Modulet giver mulighed for online gating på real-time IR-billedet og testbilleder. De analoge og digitale videogrænseflader ændres synkront med billedudgangsporten. Denne funktion kan også tilpasses.

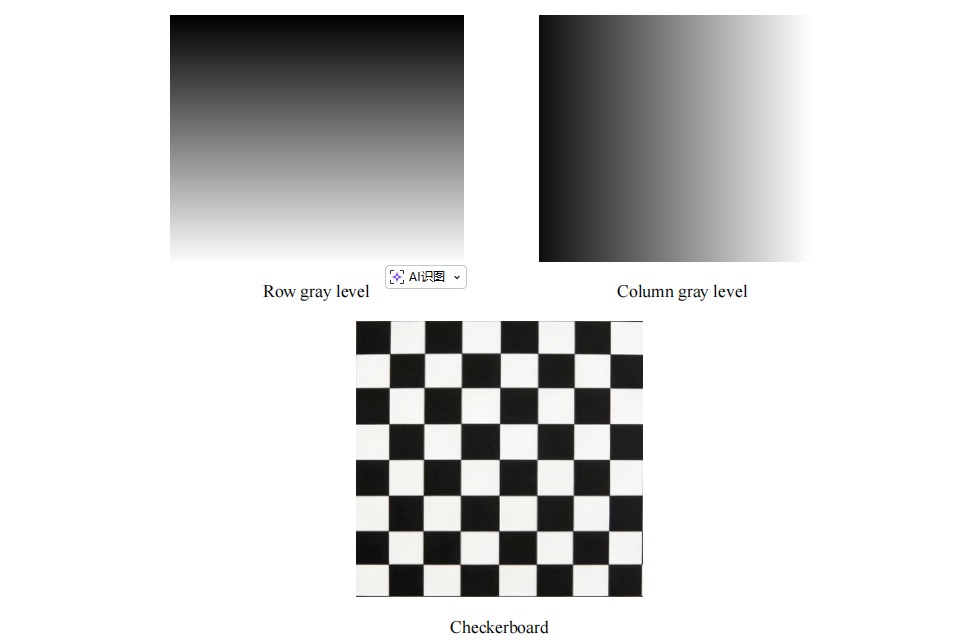

Der er 7 typer af testbilleder, herunder række grå niveau og dets dynamiske kort, kolonne grå niveau og dets dynamiske kort, række 5 kvadrat mål og dets dynamiske kort, kolonne 5 kvadrat mål og dets dynamiske kort, og også skakbræt.
Elektriske grænseflader
Definition af stik
Definition af stik
Konnektordefinitionen og ledningsføringsinstruktionerne er som nedenfor,
1) typenavn: J63A-2F2-025-231-TH, matchende stik: J63A-212-025-161-JC1. Definitionen som nedenfor,
1) typenavn: J63A-2F2-025-231-TH, matchende stik: J63A-212-025-161-JC1. Definitionen som nedenfor,
| Stift | Signal | Forholdsregler | Bemærkning |
| 1 | GND |
|
GND |
| 13 | GND | ||
| 25 | GND | ||
| 8 | CL_X3_P | Twisted Pair | Camera Link Channel 3 |
| 20 | CL_X3_N | ||
| 9 | CL_XCLK_P | Twisted Pair | Camera Link CLK |
| 21 | CL_ XCLK _N | ||
| 10 | CL_X2_P | Twisted Pair | Camera Link kanal 2 |
| 22 | CL_X2_N | ||
| 11 | CL_X1_P | Twisted Pair | Camera Link kanal 1 |
| 23 | CL_X1_N | ||
| 12 | CL_X0_P | Twisted Pair | Camera Link Channel 0 |
| 24 | CL_X0_N | ||
| 2 | NC | NC |
|
| 14 | NC | NC |
|
| 3 | NC | NC |
|
| 15 | NC | NC |
|
| 4 | NC | NC |
|
| 16 | NC | NC |
|
| 5 | NC | NC |
|
| 17 | NC | NC |
|
| 6 | NC | NC |
|
| 18 | NC | NC |
|
| 7 | NC | NC |
|
| 19 | NC | NC |
|
2) typenavn: J63A-2F2-015-231-TH, matchende stik: J63A-212-015-161-JC1. Definitionen som nedenfor,
| Stift | Signal | Forholdsregler | Bemærkning |
| 1 | PGND | Twisted Pair | PGND |
| 2 | PGND | ||
| 4 | POWER_ 12V | POWER+ | |
| 11 | POWER_ 12V | ||
| 9 | Reserve -PGND | Twisted Pair | Reservere |
| 10 | Reserve -POWER_ 12V | ||
| 3 | Esync_422Output+ | Twisted Pair | Ekstern synkronisering, 422 output |
| 12 | Esync_422Output- | ||
| 5 | Esync_422Input+ | Twisted Pair | Ekstern synkronisering, 422 input |
| 14 | Esync_422Input- | ||
| 6 | RS422 TXD- | Twisted Pair | IR RS422 udgang |
| 13 | RS422 TXD+ | ||
| 8 | RS422 RXD- | Twisted Pair | IR RS422 indgang |
| 15 | RS422 RXD+ | ||
| 7 | GND | NC |
|
3)SDI-stik: PP5, Typenavn: MMCX_KWHD. Definitionen som nedenfor,
| Stift | Signal | Bemærkning |
| 1 | SDI | Signal |
| 2, 3, 4, 5 | AGND | GND |

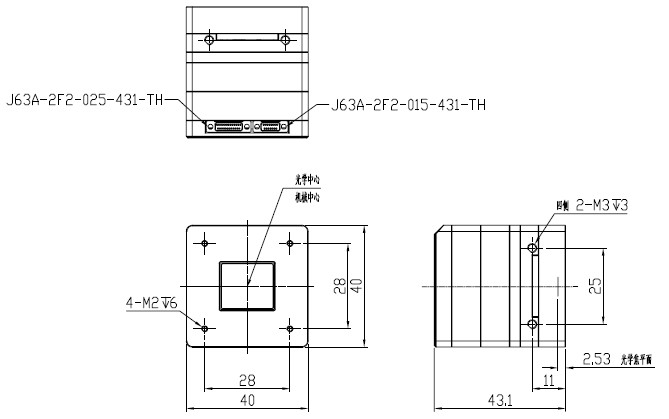

Dimensioner
Kamera medfølger
| SW infrarød detektor | 1 hver |
| Ekstern Havnebestyrelse | 1 stk |
| DB bestyrelse | 1 stk |
| AD bestyrelse | 1 stk |
| Detektorgrænsefladekort | 1 stk |
| Interne tilslutningskabler | 1 sæt |
