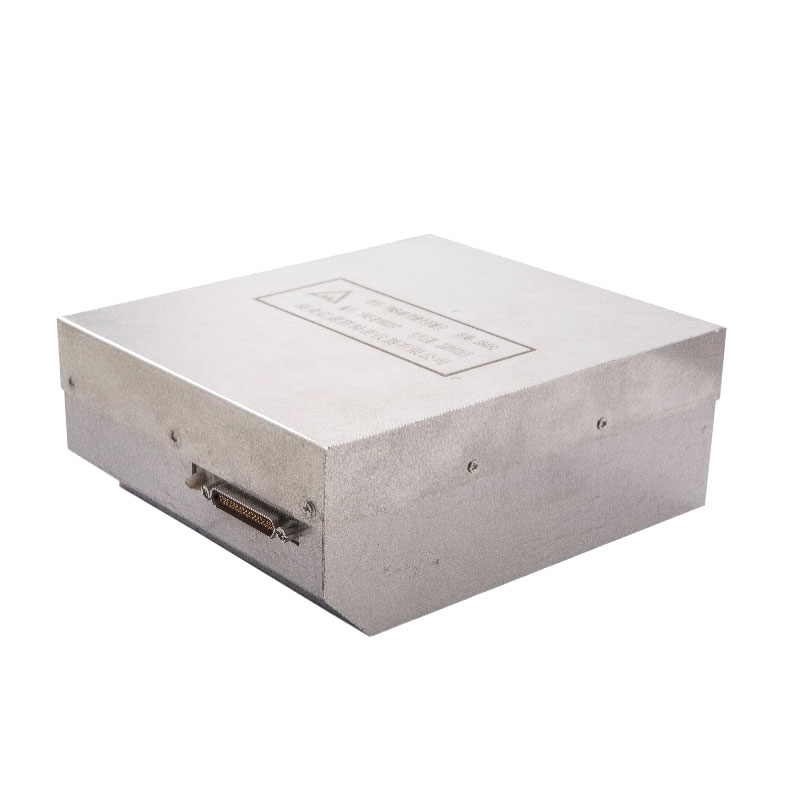

Ringlasergyroskop - Jio90

Ring Laser Gyroscope-JiO90 er en høj præcision digital dobbeltfrekvensmaskine rystende laser gyro produceret af vores firma. Det har fordelene ved høj præcision, enkel strømforsyning, høj integration og digital output. Det kan måle bærerbølgenes vinkelbevægelse rundt om den følsomme akse og udsende to kvadratur firkantede bølger. Det kan bruges i vid udstrækning til integration af positionering/navigation, overvågning/rekognosering, brandkontrol og flyvekontrol af missiler og deres transportørraketter, fly, ubemandede luftfartøjer, skibe, skibe, pansrede køretøjer og andre felter.

Model:JIO90-RLG

Send forespørgsel

Produkt beskrivelse

Ringlasergyroskop - JiO90 fås i A-, B- og C -modeller for at imødekomme dine forskellige behov.

Funktioner

Mål rotationsvinklen omkring dens følsomme akse, og udsender to ortogonale firkantede bølger indeholdende rotationsinformation.

Præstation

Jio50 -type lasergyroskop er vist i tabel 1
Tabel 1 vigtigste tekniske indikatorer for gyro

Serienummer	Parameter	Enhed	Præmie	Grad a	Grad B.	Grad c	Bemærkning
1	Nul bias	°/h	≤0,3				/
2	Bias -stabilitet	°/h	≤1 ‰	≤3 ‰	≤4 ‰	≤5 ‰	100s, 1c
3	Nul bias gentagelighed	°/h	≤1 ‰	≤2 ‰	≤3 ‰		1s
4	Tilfældig gangkoefficient	° / H1 / 2	≤0,4 ‰	≤0,6 ‰	≤0,7 ‰	≤1 ‰	/
5	Skalafaktor	"/puls	1.865
6	Skala -faktor ikke -linearitet	ppm	≤1				/
7	Skala faktor gentagelighed	ppm	≤1				1s
8	Magnetisk følsomhed	°/(h · gs)	≤1,5 ‰	≤2 ‰			/
9	Maksimal indgangsvinkelhastighed	°/s	≥400				/

Miljøtilpasningsevne

a) Arbejdstemperatur: -40 ℃ ~ + 65 ℃
b) Opbevaringstemperatur: -45 ℃ ~ + 85 ℃
c) vibration: 9,6 g i alt;
d) chok: 30 g/11ms (halv sinus) eller 75 g/6ms (halvt sinus);
e) Lavt tryk: 5000 m over havets overflade.

Frekvens (Hz)	10	100	200	300	400	500	800	2000
Power Spectral Density (G 2 /Hz)	0.1	0.6	0.2	0.06	0.04	0.02	0.005	-6db

Strømforsyning og elektrisk grænseflade

a) Strømforsyning
Type: ± 5v, +15v
Krav: +5V - nuværende 180 mA, stabilitet ± 50 mV, ripple <50 mv
-5v - nuværende 60mA, stabilitet ± 50 mV, ripple <50 mv
+15V - nuværende 240 mA, stabilitet ± 100 mV, ripple <100 mV
b) Strømforbrug: <6W
C) Elektrisk interface Type: J30JM-37ZK
D) Interface Definition: Definitionen af elektriske interface -stifter er vist i tabel 2.

Tabel 2 Elektrisk interface -definition Tabel

Stift Serienummer	Definition	Bemærkning	Stift Serienummer	Definition	Bemærkning
1	NC	nul	/	/	/
2	GND	signal jord	20	NC	nul
3	NC	nul	21	NC	nul
4	NC	nul	22	NC	nul
5	NC	nul	Treogtyve	NC	nul
6	Hold for dig selv	/	Fireogtyve	NC	nul
7	NC	nul	25	Hold for dig selv	/
8	Hold for dig selv	/	26	NC	nul
9	Cos	Square Wave Output Signal 2 TTL -niveau	27	Cos	Square Wave Output Signal 2 TTL -niveau
10	GND	signal jord	28	GND	signal jord
11	SYND	Square Wave Output Signal 1 TTL -niveau	29	SYND	Square Wave Output Signal 1 TTL -niveau
12	T1	Platinumresistens 1	30	T2	Platinum Modstand 2
13	T3	Platinumresistenstermometer 3	31	T4	Platinum Modstand 4
14	TCOM	4 Platinumresistens Common Terminals	32	TCOM	4 Platinumresistens Common Terminals
15	GND	+5v, -5v strømplads	33	GND	+5v, -5v strømplads
16	+5v	Strømindgang	34	+5v	Strømindgang
17	+15v	Strømindgang	35	+15v	Strømindgang
18	15vgnd	+15V strømplads	36	15vgnd	+15V strømplads
19	-5v	Strømindgang	37	-5v	Strømindgang
Bemærk: Platinumresistensmodellen er PT1000
