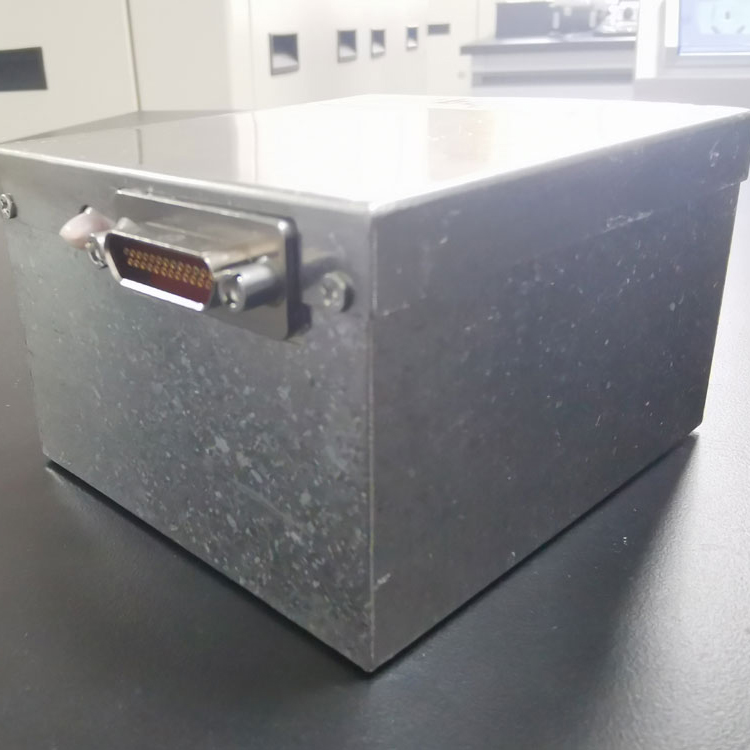

Ringlasergyroskop-jio70 fås i A-, B- og C-modeller for at imødekomme dine forskellige behov.
Funktioner
Mål rotationsvinklen omkring dens følsomme akse, og udsender to ortogonale firkantede bølger.
Præstation
Jio50 -type lasergyroskop er vist i tabel 1
Tabel 1 vigtigste tekniske indikatorer for gyro
Serienummer |
Parameter |
enhed |
Grad a |
Grad B. |
Grad c |
Bemærkning |
1
|
Nul bias |
°/h |
≤0,5 |
/
|
2
|
Bias -stabilitet |
°/h |
≤0,3 % |
≤0,5 % |
≤0,8 % |
100s, 1c |
3
|
Nul bias gentagelighed |
°/h |
≤0,3 % |
≤0,5 % |
≤0,8 % |
1s |
4
|
Tilfældig gangkoefficient |
°/h 1/2 |
≤0,5 ‰ |
≤0,7 ‰ |
≤1,5 ‰ |
/
|
5
|
Skalafaktor |
"/puls |
2.568
|
|
6
|
Skala -faktor ikke -linearitet |
ppm |
≤3 |
/
|
7
|
Skala faktor gentagelighed |
ppm |
≤3 |
1s |
8
|
Magnetisk følsomhed |
°/(h · gs) |
≤2 ‰ |
/
|
9
|
Maksimal indgangsvinkelhastighed |
°/s |
≥ ± 400 |
/
|
1 0 |
Starttid |
s |
≤10 |
|
Miljøtilpasningsevne
a) Arbejdstemperatur: -40 ℃ ~ + 65 ℃
b) Opbevaringstemperatur: -45 ℃ ~ + 85 ℃
c) vibration: 9,6 g i alt;
d) chok: 30 g/11ms (halv sinus) eller 75 g/6ms (halvt sinus);
e) Lavt tryk: 5000 m over havets overflade.
Frekvens (Hz) |
10
|
100
|
200
|
300
|
400
|
500
|
800
|
2000
|
Power Spectral Density (G 2 /Hz) |
0.1
|
0.6
|
0.2
|
0.06
|
0.04
|
0.02
|
0.005
|
-6db |
Strømforsyning og elektrisk grænseflade
a) Strømforsyning
Type: ± 5v, +15v
Krav: +5V - nuværende 180 mA, stabilitet ± 50 mV, ripple <50 mv
-5v - nuværende 60mA, stabilitet ± 50 mV, ripple <50 mv
+15V - nuværende 240 mA, stabilitet ± 100 mV, ripple <100 mV
b) Strømforbrug: <6W
C) Elektrisk interface Type: J30J-25ZKP
D) Interface Definition: Definitionen af elektriske interface -stifter er vist i tabel 2.
Tabel 2 Elektrisk interface -definition Tabel
PIN -nummer |
definition |
Bemærkning |
1
|
+15v |
Strømindgang |
2
|
+15vgnd |
+15V strømplads |
3
|
NC |
nul |
4
|
GND |
+5v, -5v strømplads |
5
|
NC |
nul |
6
|
+5v |
Strømindgang |
7
|
-5v |
Strømindgang |
8
|
AUGUST |
Square Wave Output Signal 1 (TTL -niveau) |
9
|
Bout |
Square Wave Output Signal 2 (TTL -niveau) |
10
|
TMP3 |
Platinumresistenstermometer 3 |
11
|
Tcoma |
3 Platinumresistens Common Terminals |
12
|
TMP1 |
Platinumresistens 1 |
13
|
TMP2 |
Platinum Modstand 2 |
14
|
+15v |
Strømindgang |
15
|
+15vgnd |
+15V strømplads |
16
|
NC |
nul |
17
|
GND |
+5v, -5v strømplads |
18
|
NC |
nul |
19
|
+5v |
Strømindgang |
20
|
-5v |
Strømindgang |
21 |
AUGUST |
Square Wave Output Signal 1 (TTL -niveau) |
22 |
Bout |
Square Wave Output Signal 2 (TTL -niveau) |
Treogtyve |
GND |
+5v, -5v strømplads |
Fireogtyve |
NC |
Spinning top |
25
|
NC |
Spinning top |
Modellerne af platinemodstande 1, 2 og 3 er PT1000 |
Pålidelighed
MTBF: 10000h
Kontinuerlig arbejdstid: Den kontinuerlige arbejdstid er ikke mindre end 24 timer efter effekt.

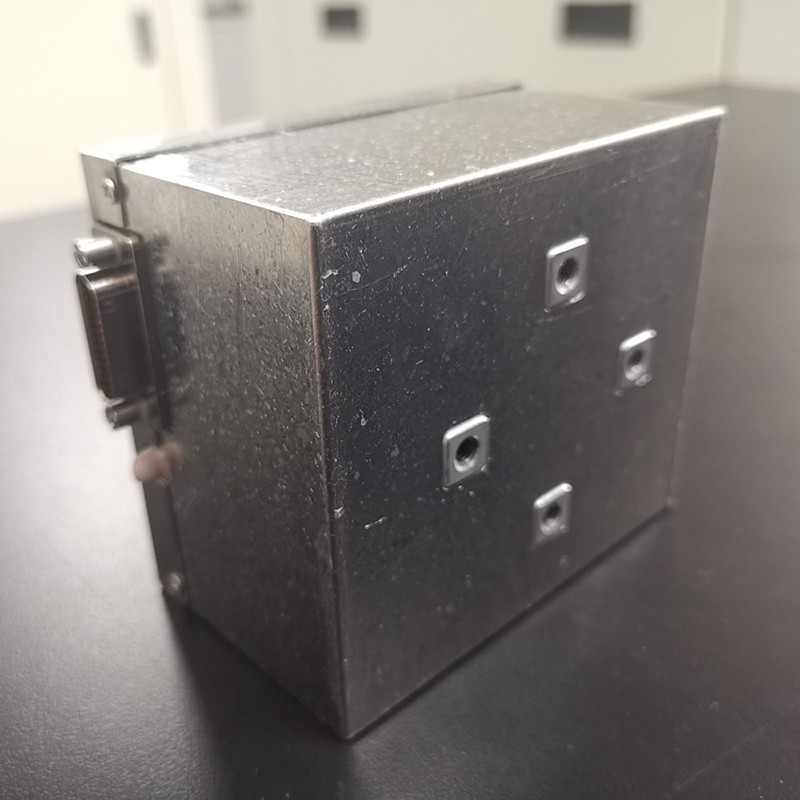

Form og mekanisk grænseflade
a) Vægt: ≤900 ± 100 g
b) Form og mekanisk grænseflade: som vist i figur 1.
