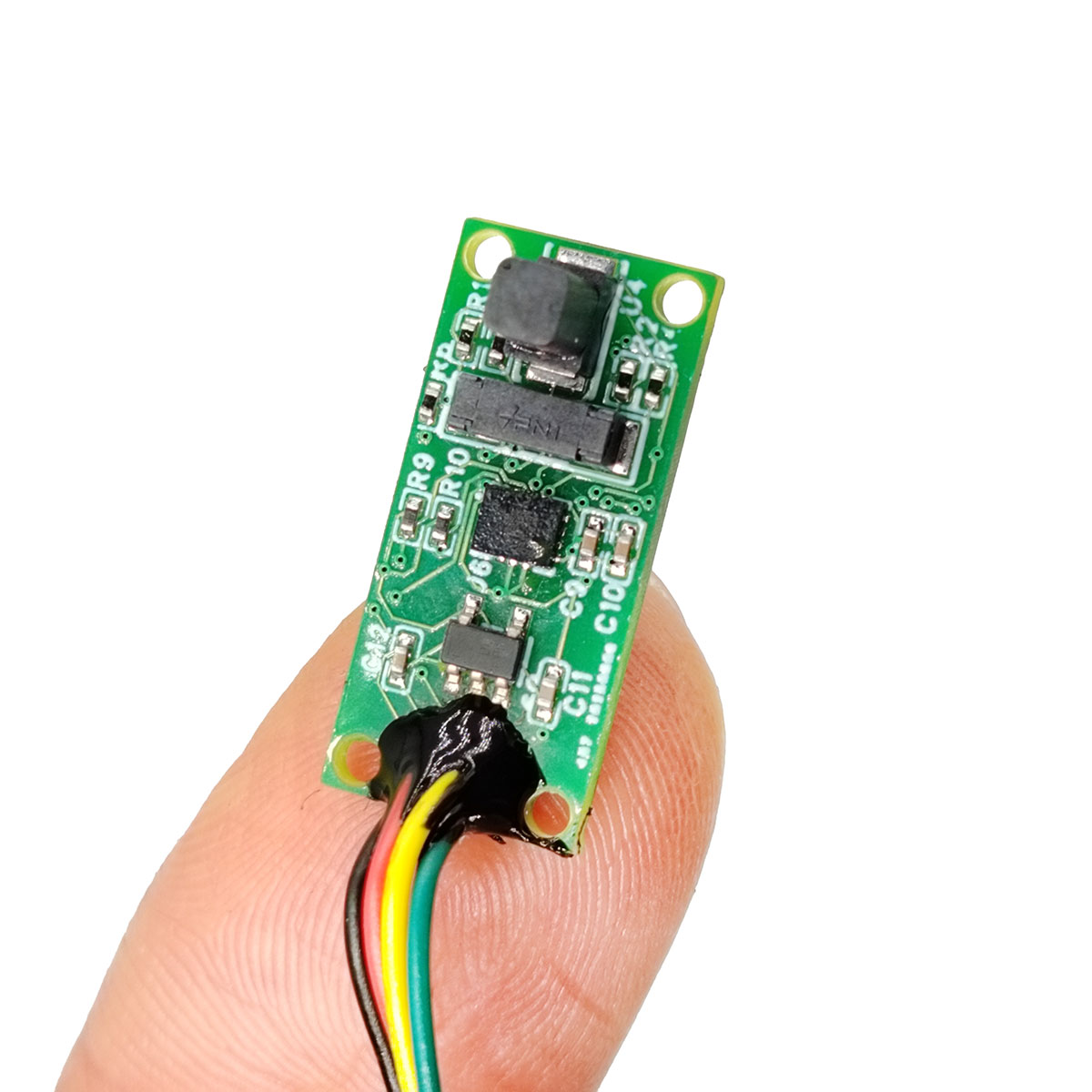

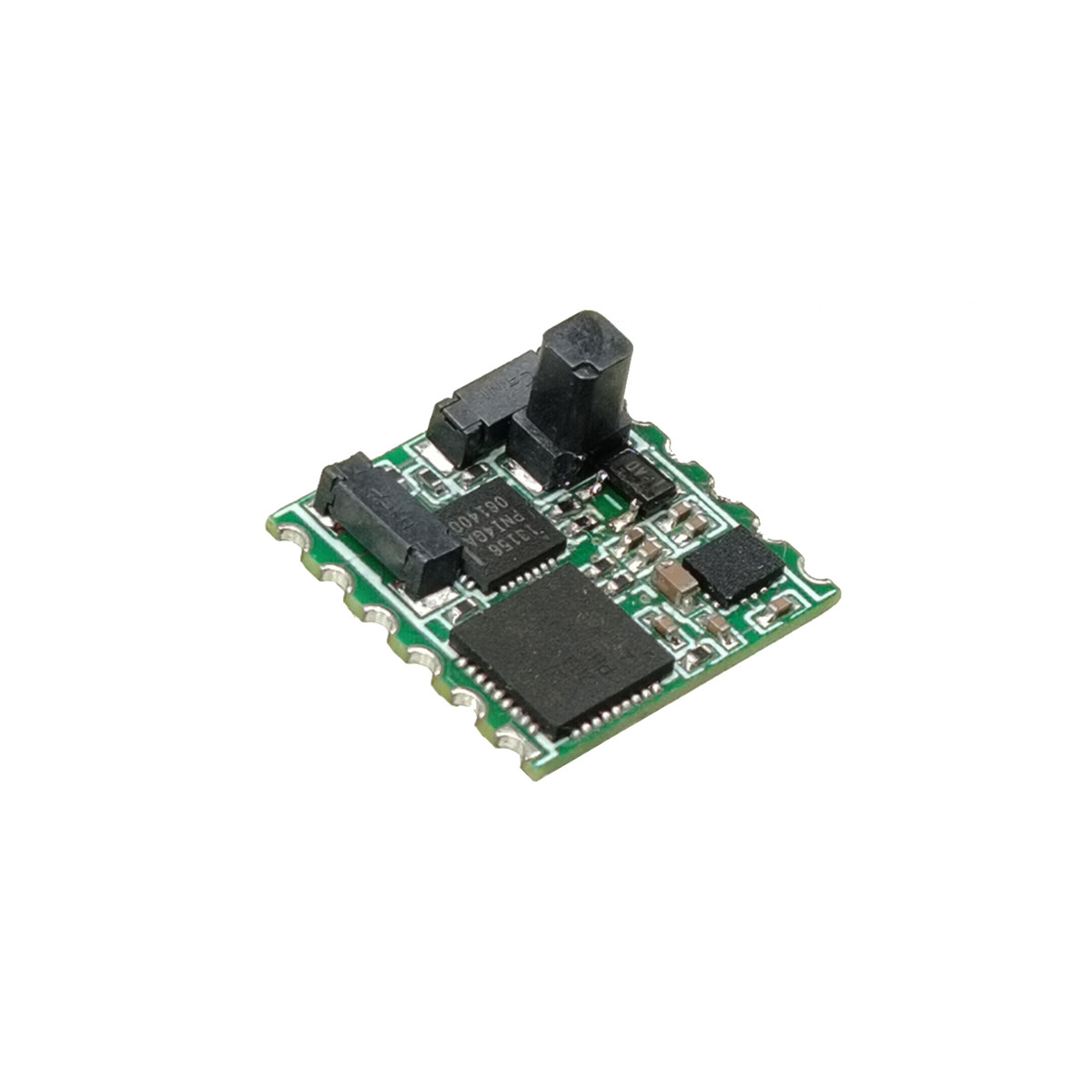

3D elektronisk kompas med høj præcision

STA-HD-805 Mini 3D elektronisk kompas består af en 3-akset magnetisk sensor, et 3-akset accelerometer og en mikroprocessor. Den inkorporerer algoritmer til beregning af pitch-, rulnings- og kursvinkler og har kompensation og korrektion for blød/hård magnetisk interferens, hvilket giver højpræcisions holdningsmåling. Den udsender tredimensionelle vinkeldata: kurs, pitch og rulning. Det er meget udbredt inden for områder, der kræver orientering og navigation, såsom luftfart, maritim navigation, boremåling og militære applikationer.

Send forespørgsel

Produkt beskrivelse

★ Høj nøjagtighed
Kursnøjagtighed: 0,3°RMS (pitch≤40°).
Pitch-/rullevinkelnøjagtighed: 0,3°RMS (hældning<80°).

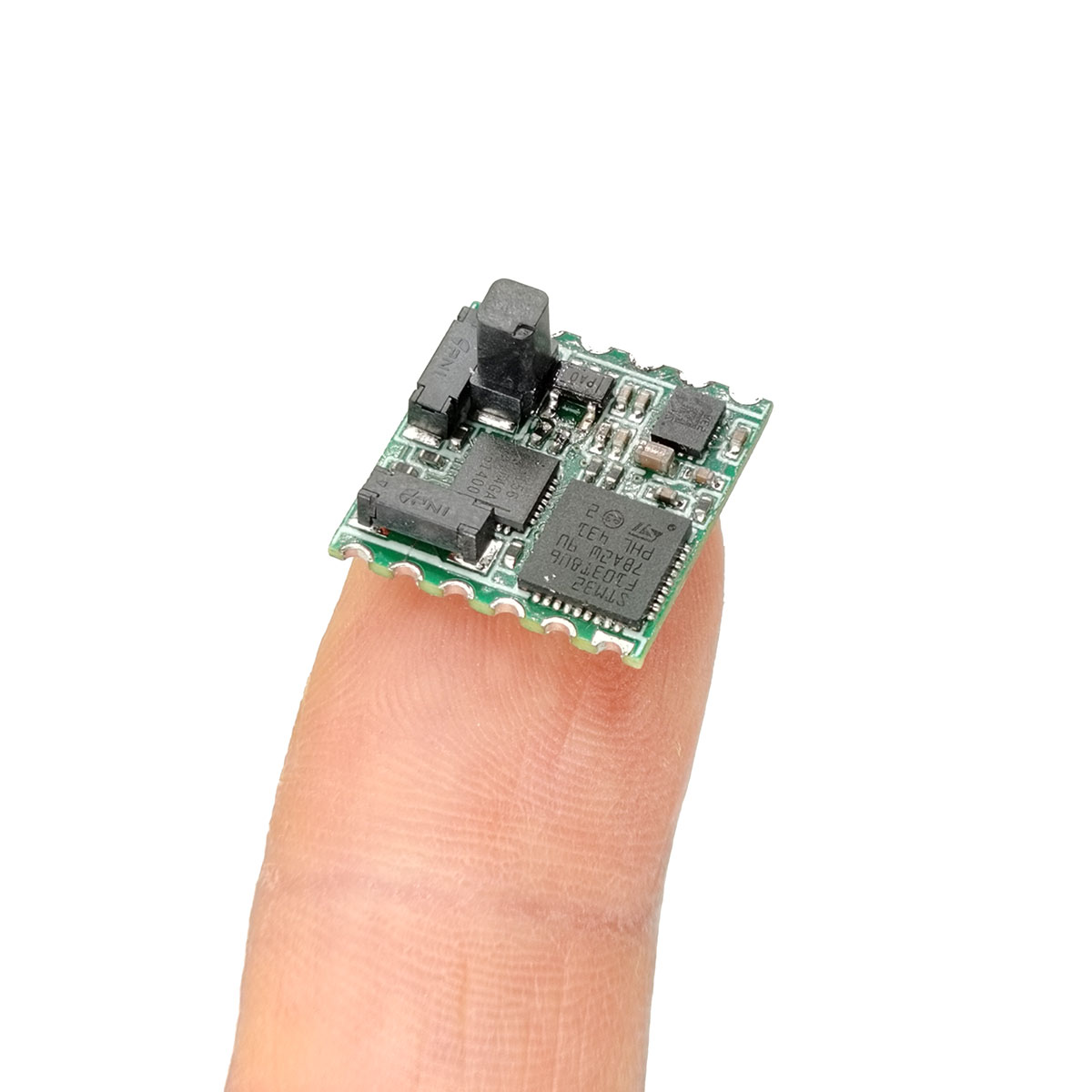

★ Kompakt størrelse: Bart bord - 20 mm×10 mm×11 mm
★Brugervenlig blød/hård magnetisk kalibrering: Har bløde/hårde magnetiske kalibreringsfunktioner

Produktapplikationer

●Marinavigation & landmåling
●GPS integreret navigation
●Infrarøde billedapparater
●Laser afstandsmålere
●Oceanografiske undersøgelsesinstrumenter
●Ubemandede luftfartøjer
●Håndholdte teleskoper

Præstationsparametre

Parameter				Specifikation
Kursvinkel	Måleområde			0°~359,9°
	Nøjagtighed	Plan kalibrering（\|Pitch\|≤10°）		＜0,3°(RMS)
		3D-kalibrering（\|Rul\|≤40°）		＜0,5°(RMS)
	Opløsning			0,01°
	Gentagelighed			0,1°(RMS)
Tilt vinkel	Måleområde	Pitch		-90°~90°
		Rulle		-180°~180°
	Nøjagtighed	Pitch	\|Pitch\|≤80°	＜0,3°(RMS)
		Rulle	\|Rul\|≤80°	＜0,3°(RMS)
	Opløsning			0,01°
	Gentagelighed			0,1°(RMS)
Dataopdateringshastighed	≤10Hz

Elektrisk ydeevne og mekaniske dimensioner

Parameter	Specifikation
Forsyningsspænding	DC 5V~9V (Typisk: 5V)
Driftsstrøm	26mA
Kommunikationsgrænseflade	TTL
Baud rate	300~115200（Standard: 115200）
Driftstemperatur	-20℃~60℃
Opbevaringstemperatur	-55℃~80℃
Dimensioner	22mm×10mm×11mm
Vægt	1,1 g
Stik	Kabelledninger

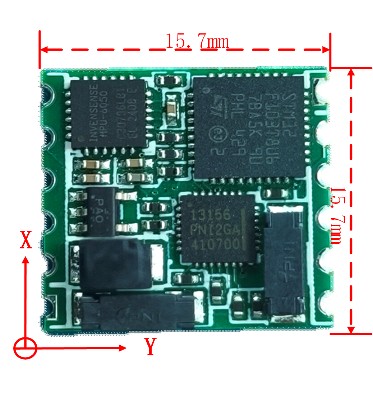

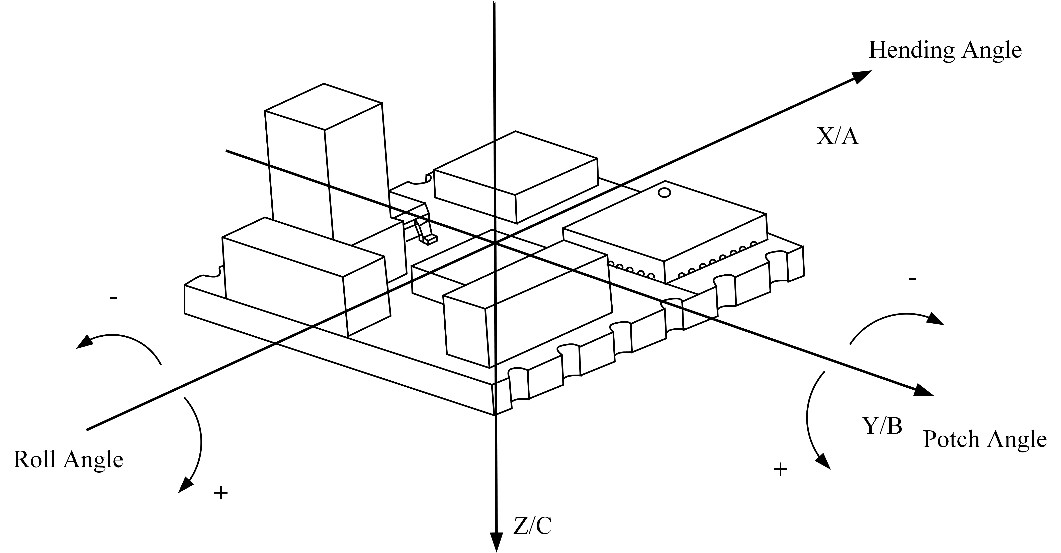

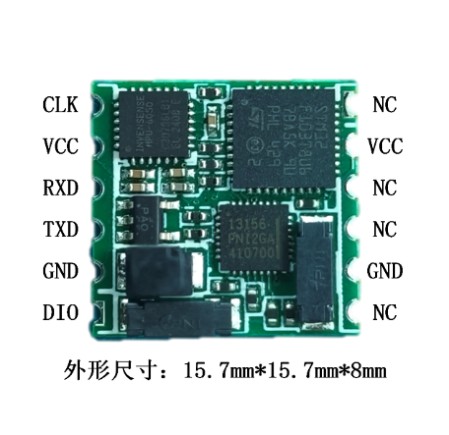

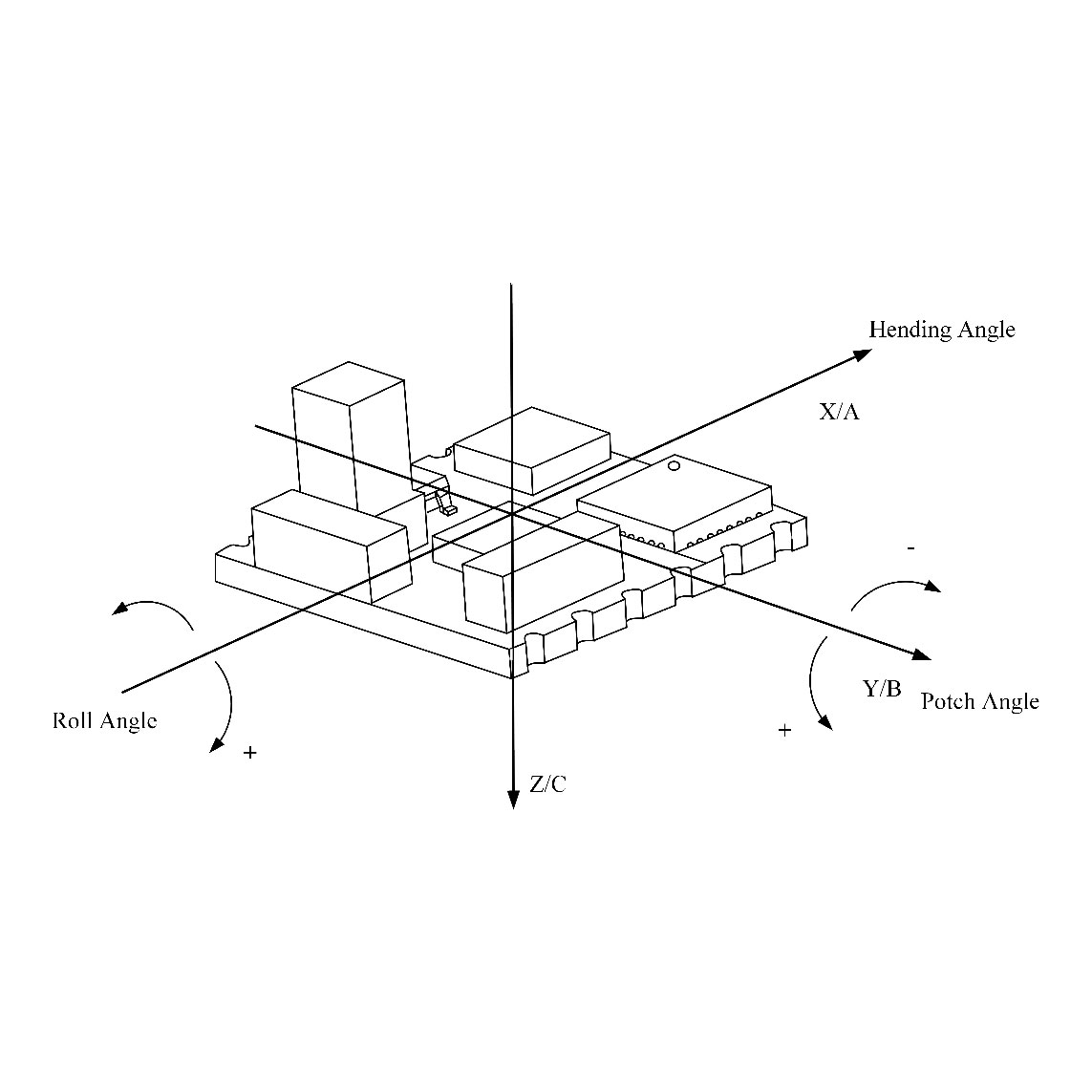

Dispositionsdimensioner og grænsefladedefinitioner

Kompasinstallation Miljøkrav og anbefalinger

a) Før du bruger kompasset, anbefales det at udføre magnetfeltkalibrering for at forbedre kursmålingens nøjagtighed. Hvis det magnetiske miljø ændrer sig, eller målenøjagtigheden bliver utilfredsstillende, skal du omgående kalibrere kompasset. b) For optimal kursnøjagtighed skal du installere kompasset på en platform så langt væk fra magnetisk interferens som muligt. Selvom STA-HD-805 kan kalibrere for blød og hård magnetisk interferens til stede på platformen, vil større interferens resultere i dårligere post-kalibrering kurs nøjagtighed.

c) Undgå at installere kompasset på platforme eller i miljøer med vekslende magnetisk interferens. Kompasset kan kun effektivt korrigere for statisk blød og hård magnetisk interferens, ikke vekslende magnetisk interferens. Vælg derfor et installationssted så langt væk som muligt fra kilder til vekslende magnetiske felter, såsom motorer, motorer, vekselstrømsledninger, transformere og forskellige elektromagnetiske kontakter.

d) Kompasset kan ikke udføre præcise målinger på platforme, der oplever vibrationer, rystelser eller ikke-stationær bevægelse.
