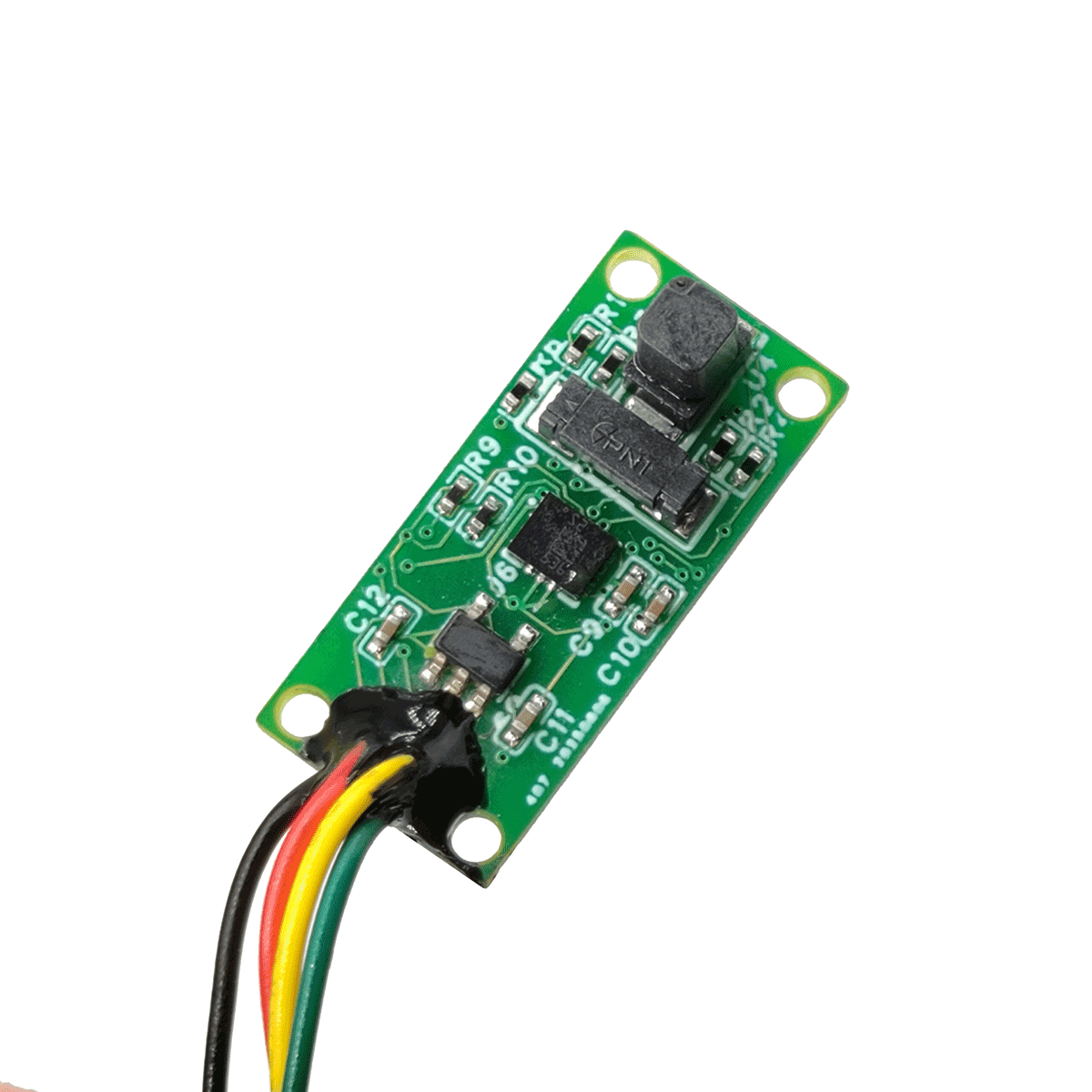

3D elektroniske kompassensorer med høj præcision

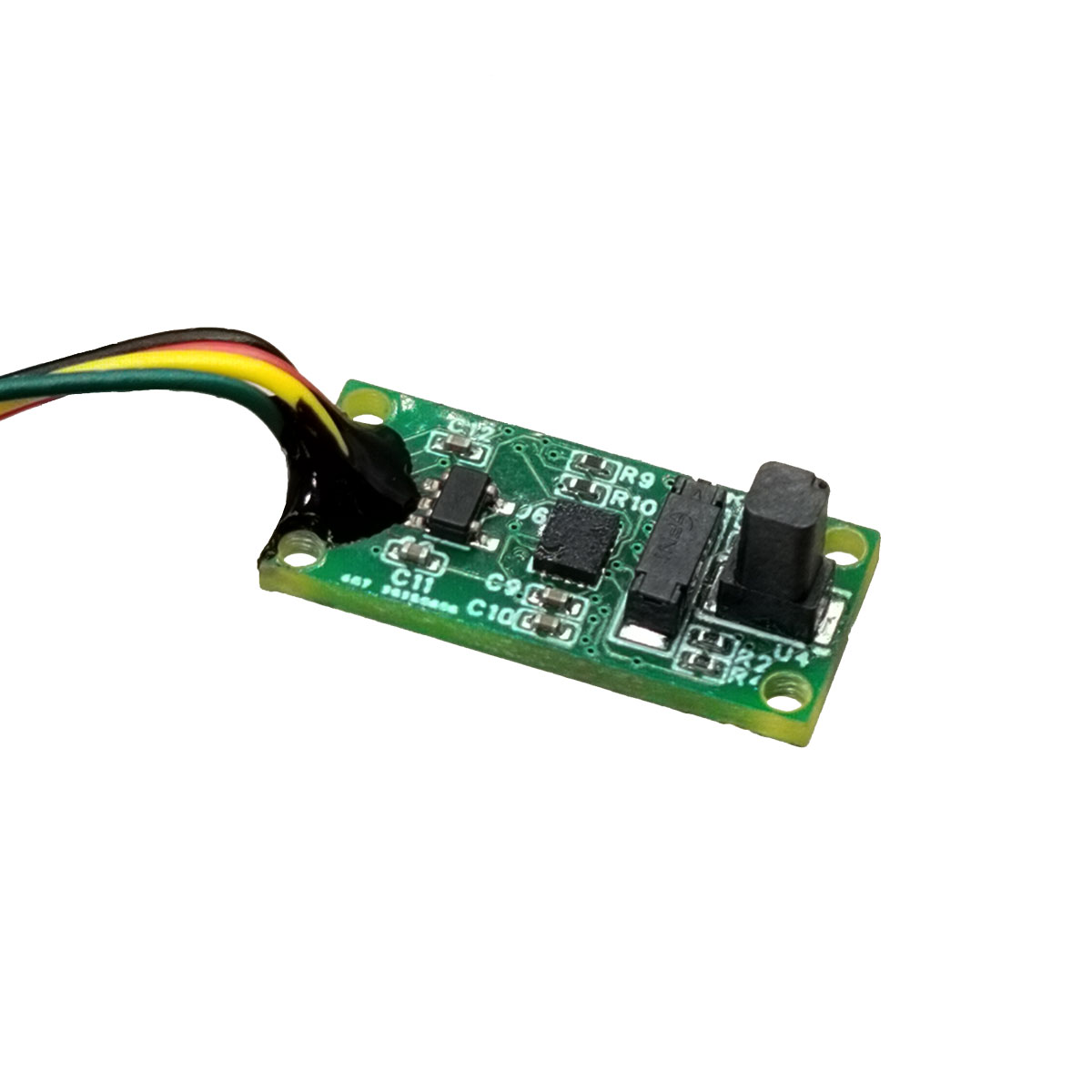

STA-HD807 miniature 3D elektronisk kompas integrerer en 3-akset magnetisk sensor, 3-akset accelerometer og mikroprocessor. Den har indbyggede algoritmer til beregning af kurs-, pitch- og rulningsvinkler og understøtter kompensation og korrektion for både hårde og bløde magnetiske interferenser, hvilket leverer højpræcisions holdningsmåling.

Send forespørgsel

Produkt beskrivelse

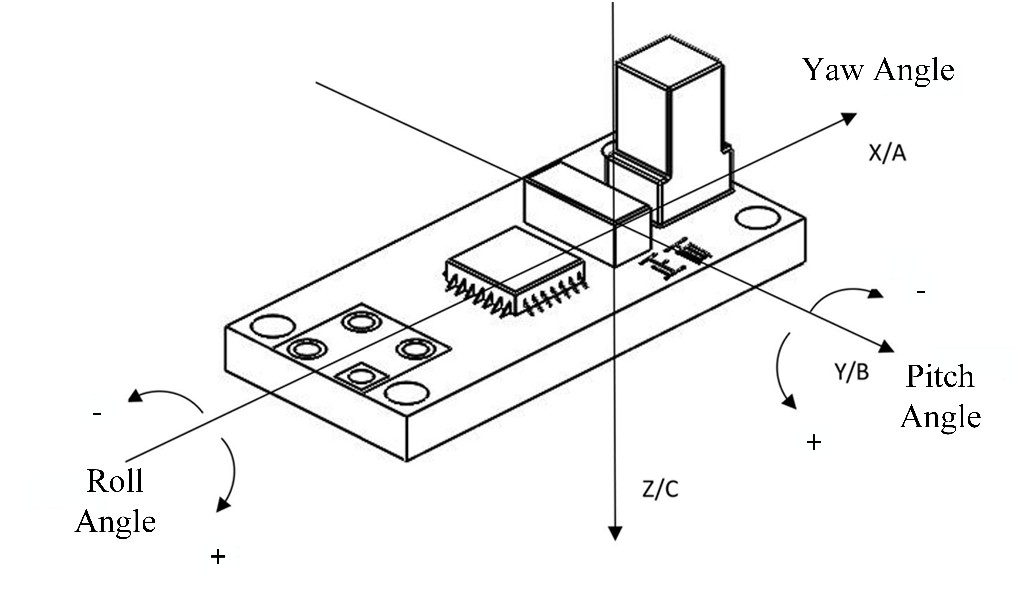

Det giver brugerne tredimensionelle vinkeldata, herunder kurs, pitch og roll. Dette modul anvendes i vid udstrækning inden for luftfart, marinenavigation, boreundersøgelse, militær og andre områder, der kræver højtydende orientering og navigation.

Produktegenskaber

★ Høj nøjagtighed
Krøjenøjagtighed: 0,3°RMS (pitch≤40°).
Pitch-/rullevinkelnøjagtighed: 0,3°RMS (hældning<80°).

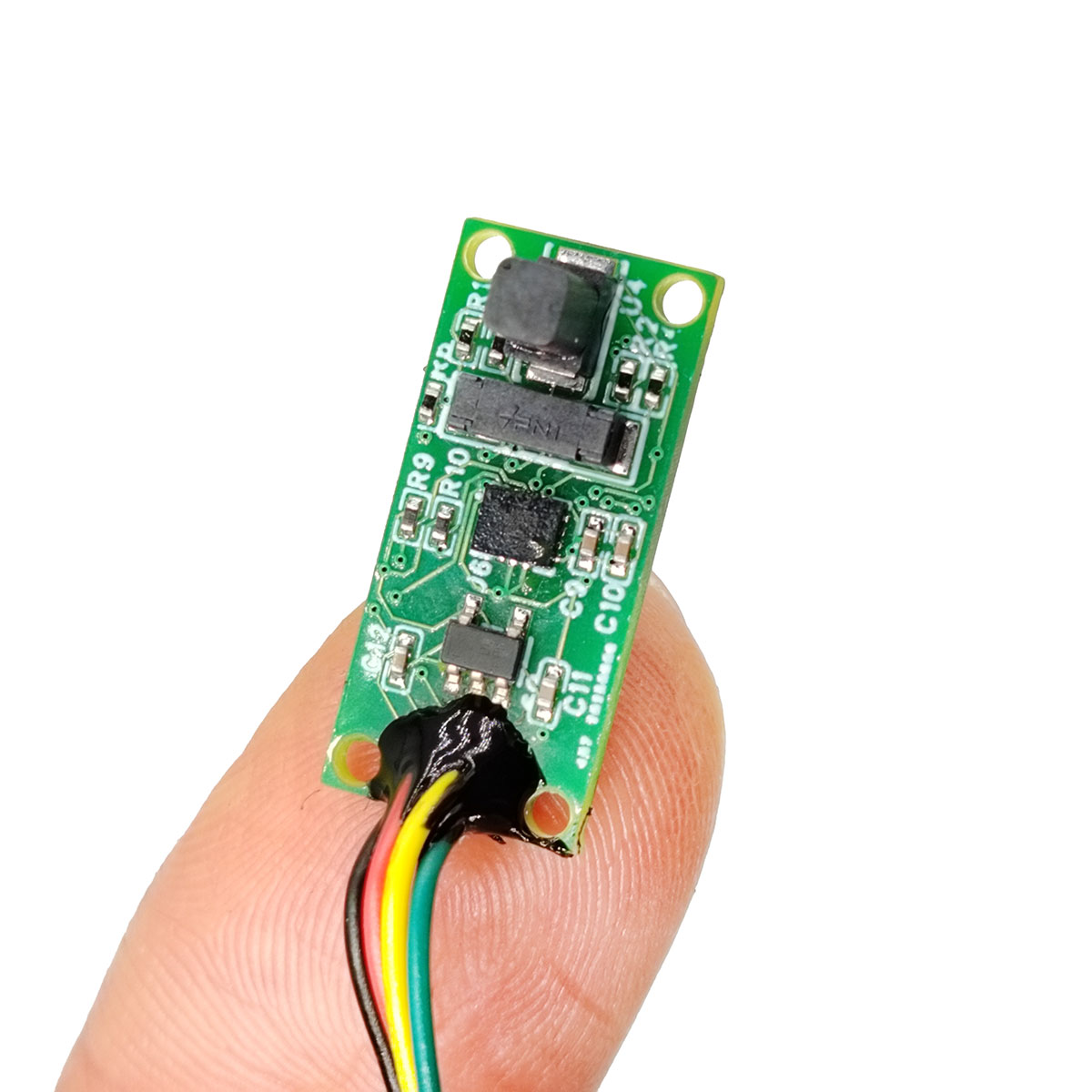

★ Kompakt størrelse: Ubeskyttet plade - 20 mm×10 mm×8 mm (PCB-tykkelse: 1,6 mm)
★Brugervenlig blød/hård magnetisk kalibrering: Har bløde/hårde magnetiske kalibreringsfunktioner

Produktapplikationer

●Marinavigation & landmåling
●GPS integreret navigation
●Infrarøde billedapparater
●Laser afstandsmålere
●Oceanografiske undersøgelsesinstrumenter
●Ubemandede luftfartøjer
●Håndholdte teleskoper

Præstationsparametre

Parameter				Specifikation
Gråvinkel	Måleområde			0°~359,9°
	Nøjagtighed	Plan kalibrering（\|Pitch\|≤10°）		＜0,3°(RMS)
		3D-kalibrering（\|Rul\|≤40°）		＜0,5°(RMS)
	Opløsning			0,01°
	Gentagelighed			0,1°(RMS)
Tilt vinkel	Måleområde	Pitch		-90°~90°
		Rulle		-180°~180°
	Nøjagtighed	Pitch	\|Pitch\|≤80°	＜0,3°(RMS)
		Rulle	\|Rul\|≤80°	＜0,3°(RMS)
	Opløsning			0,01°
	Gentagelighed			0,1°(RMS)
Dataopdateringshastighed	≤10Hz

Elektrisk ydeevne og mekaniske dimensioner

Parameter	Specifikation
Forsyningsspænding	DC 5V~9V (Typisk: 5V)
Driftsstrøm	26mA
Kommunikationsgrænseflade	TTL
Baud rate	300~115200（Standard: 115200）
Driftstemperatur	-20℃~60℃
Opbevaringstemperatur	-55℃~80℃
Dimensioner	22mm×10mm×8mm
Vægt	1,1 g
Stik	Kabelledninger

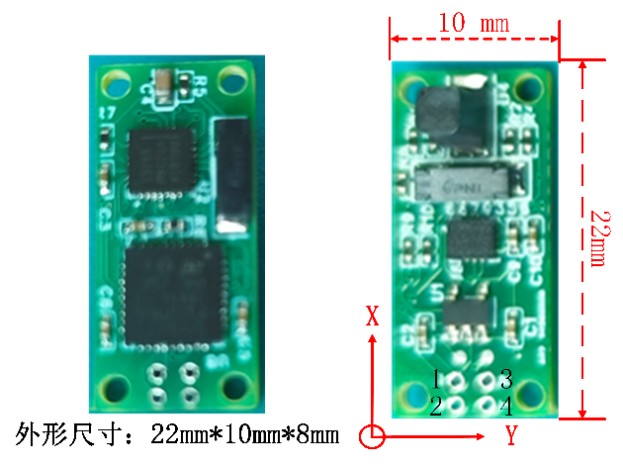

Dispositionsdimensioner og grænsefladedefinitioner

Pin nr.	Navn	Farve	Beskrivelse
1	VCC	(Rød)	Strømforsyning positiv
2	GND	(Sort)	Strømforsyning negativ (jord)
3	RXD	（Blå/Gul）	Seriel kommunikationsmodtagelse (Rx), seriel kommunikationstransmission (Tx) +3,3V TTL niveau, standard baudhastighed 115200
4	TXD	(Grøn)

Kompasinstallation Miljøkrav og anbefalinger

a) Før du bruger kompasset, anbefales det at udføre magnetfeltkalibrering for at forbedre kursmålingens nøjagtighed. Hvis det magnetiske miljø ændrer sig, eller målenøjagtigheden bliver utilfredsstillende, skal du omgående kalibrere kompasset. b) For optimal kursnøjagtighed skal du installere kompasset på en platform så langt væk fra magnetisk interferens som muligt. Selvom STA-HD-807 kan kalibrere for blød og hård magnetisk interferens til stede på platformen, vil større interferens resultere i dårligere post-kalibrering kurs nøjagtighed.

c) Undgå at installere kompasset på platforme eller i miljøer med vekslende magnetisk interferens. Kompasset kan kun effektivt korrigere for statisk blød og hård magnetisk interferens, ikke vekslende magnetisk interferens. Vælg derfor et installationssted så langt væk som muligt fra kilder til vekslende magnetiske felter, såsom motorer, motorer, vekselstrømsledninger, transformere og forskellige elektromagnetiske kontakter.

d) Kompasset kan ikke udføre præcise målinger på platforme, der oplever vibrationer, rystelser eller ikke-stationær bevægelse.
