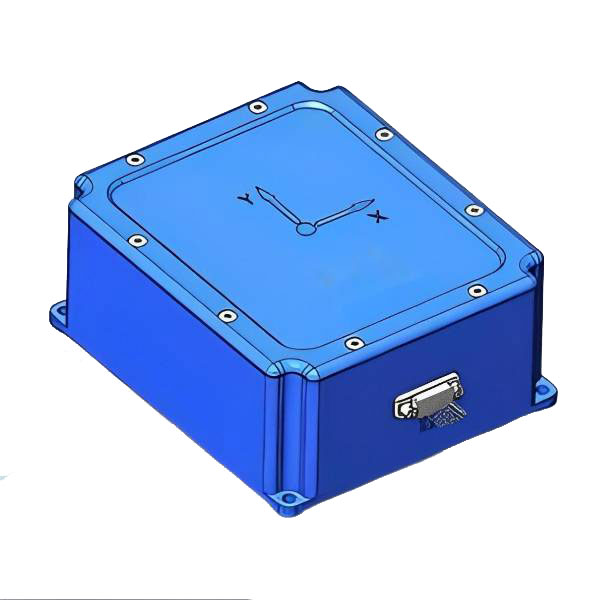

Fiberoptisk gyroskop-attitude-målesystem
JIO-FOG100A Fiberoptisk gyroskop-attitude-målesystem er et triaksial af frihedsholdning baseret på mikro-mekanisk teknologi (MEMS) målesystem, indbygget højtydende MEMS-gyroskop og MEMS-accelerometer, gennem filtreringsalgoritmen beregner tonehøjde, rulle vinkel og ledervinkel i bæreren i realtid.
Model:JIO-FOG100A
Send forespørgsel
Produkt beskrivelse
Valgfrit matchet med et magnetometer for at opnå North Finding med høj præcision, og output 3-akset vinkelhastighed og 3-akset acceleration bruges til bevægelseskontrol.
Jioptics tilbyder en fuld fiberoptisk gyro -produktpakke, der betjener en bred vifte af krav fra taktisk til navigationskvalitet.
Jioptics installation af fiberoptisk gyroskop for at give let integrationsfleksibilitet, og vores udviklere værktøjssæt til hurtig prototype, ikke kun opfylder specifikationskravene, giver også højkvalitets ydelse imødekommer efterspørgslen efter slutbrugere.
Jioptics tilbyder en fuld fiberoptisk gyro -produktpakke, der betjener en bred vifte af krav fra taktisk til navigationskvalitet.
Jioptics installation af fiberoptisk gyroskop for at give let integrationsfleksibilitet, og vores udviklere værktøjssæt til hurtig prototype, ikke kun opfylder specifikationskravene, giver også højkvalitets ydelse imødekommer efterspørgslen efter slutbrugere.
Vores tjenester
Jioptics er et professionelt og effektivt team. Giv OEM/ODM -tjenester til dig, kontakt os for at tilpasse dit eksklusive fiberoptiske gyroskop
Produktkarakteristik
- Bedre end 0,1 ° holdningsnøjagtighed
- Holdningsmålingsområde ± 90 °
- Driftstemperaturområde: -40 ~ 65 ℃
- Vibrationsmiljø: 10 ~ 2000Hz, 6G (RMS)
- Rige grænsefladetyper, support RS232, RS422, CAN og andre standardgrænseflader
- Vandtæt sældesign
- Holdningsmålingsområde ± 90 °
- Driftstemperaturområde: -40 ~ 65 ℃
- Vibrationsmiljø: 10 ~ 2000Hz, 6G (RMS)
- Rige grænsefladetyper, support RS232, RS422, CAN og andre standardgrænseflader
- Vandtæt sældesign
Elektriske egenskaber
- Strømforsyning: 5v (typ.), Tilpaselig bred spændingsindgang 12 ~ 36V
- Bedømt strøm: 0,5W (max)
-Ripple: 100 mV (peak-to-peak)
- Bedømt strøm: 0,5W (max)
-Ripple: 100 mV (peak-to-peak)
Mekaniske dimensioner
Fiberoptisk gyroskop-attitude-målingssystem tekniske parametre
| Parameter | Testbetingelser | Typisk værdi | Maksimal værdi | Enhed |
| Dynamisk måleområde |
|
|
450 | º / s |
| Nul bias stabilitet | Allan -varians, Z Axis | 0.8 |
|
º/h |
| Allan-varians, x-akse og y-akse | 1.6 |
|
º/h | |
| 10s gennemsnit, x, y-akse (-40 ℃ ~+80 ℃, konstant temperatur) | 6 |
|
º/h | |
| 1s gennemsnit, x, y-akse (-40 ℃ ~+80 ℃, konstant temperatur) | 9 |
|
º/h | |
| Nul offset | Zero Offset Range | ± 0,2 |
|
º / s |
| Nul biasændring over det fulde temperaturområde | ± 0,06 |
|
º / s | |
| Start-til-start gentagelighed | 0.006 |
|
º / s | |
| Daglig start gentagelse | 0.009 |
|
º / s | |
| Påvirkning af lineær acceleration på nul bias | 0.002 |
|
º / s | |
| Indflydelsen af vibrationer på nul offset, ændringen før og efter vibrationer | 0.002 |
|
º / s | |
| Indflydelse af vibrationer på nul offset, ændringen inden vibrationer | 0.002 |
|
º / s | |
| Skalafaktor | Skalafaktornøjagtighed, Z Axis | 0.3 |
|
% |
| Skalafaktornøjagtighed, x, y -aksen | 0.6 |
|
% | |
| Skalafaktor ikke -linearitet, z -akse | 0.01 |
|
%Fs | |
| Skalafaktor ikke -linearitet, x, y akse | 0.02 |
|
%Fs | |
| Vinkel tilfældig gang |
|
0.001 |
|
°/√hr |
| Støjdensitet |
|
0.001 |
|
°/s/√hr |
| Opløsning |
|
3.052 × 10−7 |
|
º/S/LSB |
| Båndbredde |
|
200 |
|
Hz |
Accelerometerparametre
| Parameter | Testbetingelser | Typisk værdi | Maksimal værdi | Enhed |
| Dynamisk måleområde |
|
16 |
|
g |
| Nul bias stabilitet | Allan varians | 0.03 |
|
mg |
| 10s gennemsnit (-40 ℃ ~+80 ℃, konstant temperatur) | 0.2 |
|
mg | |
| 1s gennemsnit (-40 ℃ ~+80 ℃, konstant temperatur) | 0..3 |
|
mg | |
| Nul offset | Zero Offset Range | 5 |
|
mg |
| Nul offsetvariation (peak-to-peak) over det fulde temperaturområde | 5 |
|
mg | |
| Start-til-start gentagelighed | 0.5 |
|
mg | |
| Daglig start gentagelse | 0.8 |
|
mg | |
| Nul bias temperaturkoefficient | 0.05 | 0.1 | mg/℃ | |
| Skalafaktor | Skala faktornøjagtighed | 0.5 |
|
% |
| Skala -faktor ikke -linearitet | 0.1 |
|
%Fs | |
| Hastighed tilfældig gang |
|
0.029 |
|
m/s/√hr |
| Støjdensitet |
|
0.025 |
|
Mg/√Hz |
| Opløsning |
|
1.221 × 10−8 |
|
G/LSB |
| Båndbredde |
|
200 |
|
Hz |
Magnetometerparametre (valgfrit)
| Parameter | Testbetingelser | Typisk værdi | Maksimal værdi | Enhed |
| Dynamisk måleområde |
|
2.5 |
|
Gauss |
| Nul offset | Ikke-magnetisk miljø | 15 |
|
Mgauss |
Overskriftsnøjagtighed
| Parameter | Testbetingelser | Typisk værdi | Maksimal værdi | Enhed |
| Magnetisk overskriftsnøjagtighed |
|
0.5 |
|
° |
Horisontal holdningsnøjagtighed
| Parameter | Testbetingelser | Typisk værdi | Maksimal værdi | Enhed |
| Pitch vinkelnøjagtighed |
|
0.1 |
|
° |
| Rul vinkelnøjagtighed |
|
0.1 |
|
° |
