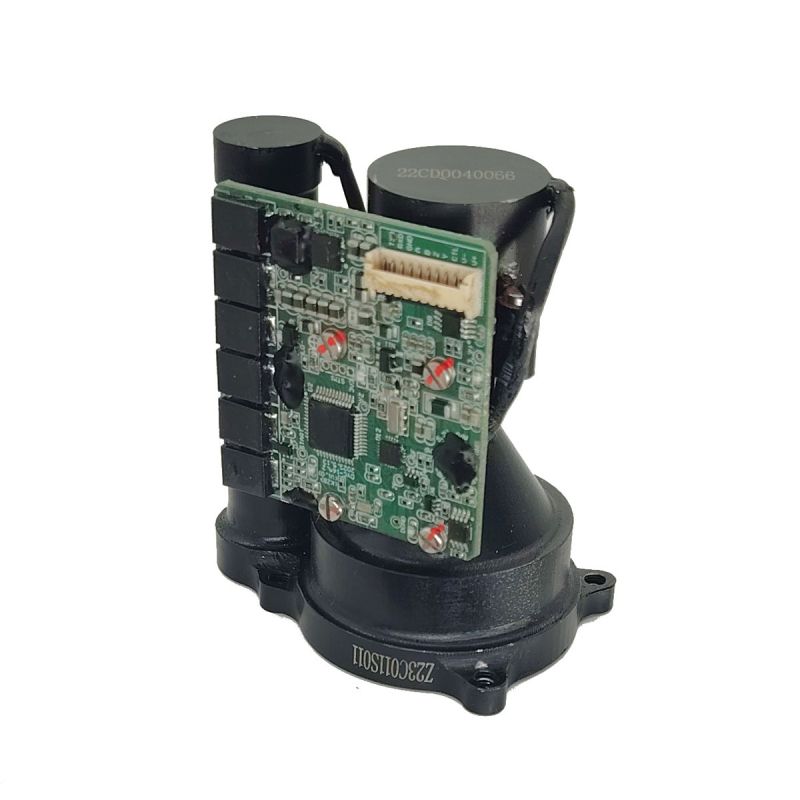

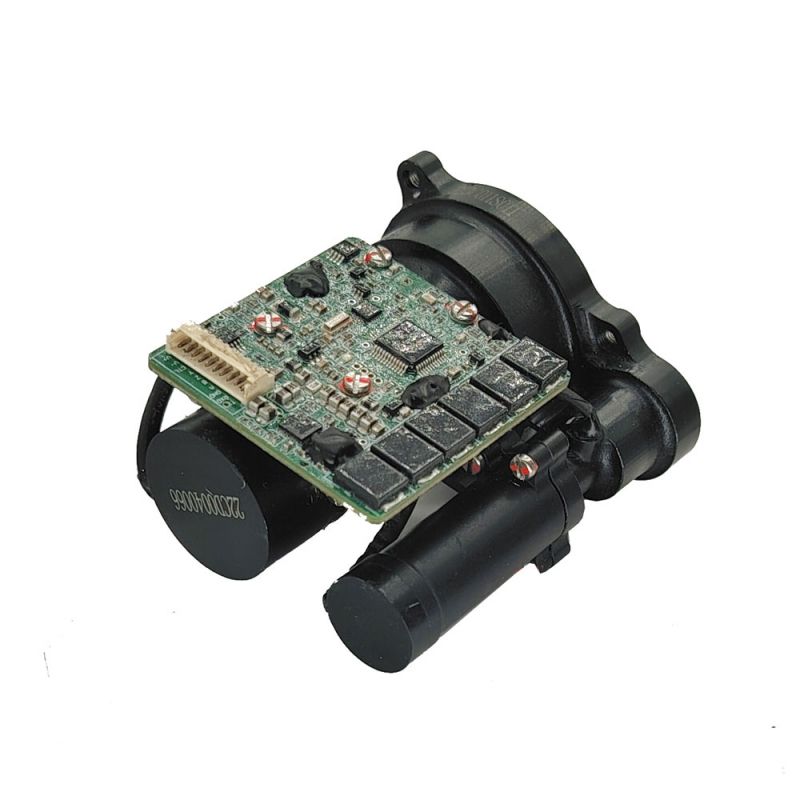

9 km Range Finder -modul
STA-D0912Y 9 km Range Finder-modul vedtager 1535nm Erbium-glaslasermodulet uafhængigt udviklet af jioptik, som har egenskaberne ved lavt effektforbrug, kompakt struktur, høj præcision, lang måling af afstand og menneskelig øjesikkerhed.
Send forespørgsel
Produkt beskrivelse
Maksimalt måleområde: 9000 m (køretøj) 12000 m (væg)
Rangerede nøjagtighed ± 1 m
Målnøjagtighed ≥ 98%
Vægt ≤102g
Rangerede nøjagtighed ± 1 m
Målnøjagtighed ≥ 98%
Vægt ≤102g
9 km Range Finder -modulfunktioner
1. Integreret design af hele strukturen, stødmodstand, vibrationsmodstand, høj pålidelighed, stærk miljøtilpasningsevne;
2. Anvendelse af unik Erbium Glass Laser Integreret konfigurationsdesign og ende-ansigt-flerpunktforseglingsinstallation, høj holdbarhed, lang arbejdsliv, øjensikkerhed;
3.. De interne grænseflader på kredsløbet vedtager alle svejsningstråd direkte forbindelsesproces, som er fast og pålidelig, som kan undgå kortslutning eller dårlig kontakt forårsaget af stikkets løsning, oxidation og vanddamp og forbedre produktets pålidelighed og levetid.
2. Anvendelse af unik Erbium Glass Laser Integreret konfigurationsdesign og ende-ansigt-flerpunktforseglingsinstallation, høj holdbarhed, lang arbejdsliv, øjensikkerhed;
3.. De interne grænseflader på kredsløbet vedtager alle svejsningstråd direkte forbindelsesproces, som er fast og pålidelig, som kan undgå kortslutning eller dårlig kontakt forårsaget af stikkets løsning, oxidation og vanddamp og forbedre produktets pålidelighed og levetid.
Produktpræstationsindeks
| Punkt | Indeks | |
| Model | STA-D0912Y | |
| Drift af bølgelængde | 1535nm ± 10nm | |
| I området | 80m-10000m | |
| Ranging af kapacitet | 16000m | Typisk mål, synlighed ≥ 25 km |
| 12000 m | Stort mål, synlighed ≥ 25 km | |
| 9000m | Synlighed ≥ 25 km, mål med 0,3 reflektivitet for 2,3 m × 4,6 m køretøjer | |
| Fugtighed | ≤ 80% | |
| Lige nøjagtighed | ± 1 m | |
| Nøjagtighedshastighed | ≥98% | |
| Rangeopløsning | ≤50 m | |
| Divergensvinkel | ≤0,5 mrad | |
| I området frekvens | En gang, 1Hz, 5Hz | |
| Størrelse | ≤66mm × 59mm × 42mm | |
| Spænding | 5V ～ 14V | |
| Arbejdsstyrkeforbrug | Gennemsnitlig strømforbrug: ≤ 3W | |
| Standby -strømforbrug | ≤0.01W | |
| Arbejdstemperatur | -40 ℃～+60 ℃ | |
| Opbevaringstemperatur | -55 ℃～+70 ℃ | |
| Vægt | ≤102g | |
Strukturinstallationsgrænseflade
Elektrisk grænseflade
Den øverste computerenden indser den tværbindingstest med afstandsmåleren gennem 10pin-stikket. Pin -definitionen af strømforsynings- og kommunikationsporten ved afstandsmåleren er vist i følgende tabel, og placeringen af Connector Connection PIN 1 er vist i følgende figur.
PIN -definition af strømforsyning og kommunikationsport ved RangeFinder End
| PIN -nummer | Antal | Definition af elektriske egenskaber | Noter |
| P-1 | Vin+ | Indgangseffekt positiv | Strømforsyning |
| P-2 | Com | Negativ stang af indgangseffekt | |
| P-3 | Power_ctl | Port med lav effektkontrol | Suspenderet eller høj (3V ~ 9V) effektiv |
| P-4 | RS422_TXD+ | Signaludgangsport | RangeFinder til vært for computer |
| P-5 | RS422_TXD- | ||
| P-6 | RS422_TXD- | Signalindgangsport | Øvre computer til Rangefinder |
| P-7 | RS422_TXD+ | ||
| P-8 | GND | Kommunikationsjordtråd | Kommunikationsjordtråd |
| P-9 | Ttl_rxd | Signalindgangsport | 3.3V TTL |
| P-10 | Ttl_txd | Signaludgangsport |
Stikforbindelse 1 pin position
Software
Data
Data
Dataoverførslen mellem afstandsmåleren og den øverste computer inkluderer følgende indhold:
● Kontrolkommando: inklusive enkelt, 1Hz i spidserinstruktion, 5Hz i området undervisning, forespørgselsinstruktion osv .;
● Returdata: inklusive afstandsoplysninger, omgivelsestemperatur, afstandsmålerstatus osv.
Dataudvekslingen mellem afstandsmåleren og den øverste computer vedtager RS422/TTL (to-valg 1), og dens egenskaber er som følger:
● Baud Rate: 38400 (fabrik)/9600/57600/115200;
● BYTE STRUKTUR: Lav orden foran, høj orden i ryggen;
● Byte-sammensætning: 1-bit startbit, 8-bit databelt, ingen check, 1-bit stop bit.
● Kontrolkommando: inklusive enkelt, 1Hz i spidserinstruktion, 5Hz i området undervisning, forespørgselsinstruktion osv .;
● Returdata: inklusive afstandsoplysninger, omgivelsestemperatur, afstandsmålerstatus osv.
Dataudvekslingen mellem afstandsmåleren og den øverste computer vedtager RS422/TTL (to-valg 1), og dens egenskaber er som følger:
● Baud Rate: 38400 (fabrik)/9600/57600/115200;
● BYTE STRUKTUR: Lav orden foran, høj orden i ryggen;
● Byte-sammensætning: 1-bit startbit, 8-bit databelt, ingen check, 1-bit stop bit.
Information
Formatet for kontrolkommandooplysningerne er vist i følgende tabel.
Kontrolkommandooplysninger modtaget af RangeFinder
| Byte | Illustrerer | Byte -data (kommandoord, data, check bits) | Noter |
| 1 | Frame Header | 0x55 |
|
| 2-5 |
|
1 Rang: 0xf2 0x00 0x00 0xf2 | Feedbackdataene er vist i nedenstående tabel |
| 1Hz i området: 0xf3 0x01 0x00 0xf2 | |||
| 5Hz i området: 0xf3 0x02 0x00 0xf1 | |||
| Stop i området: 0xf3 0x00 0x00 0xf3 | |||
| Indstilling af baudhastighed: 0xf6 _ _0xxx | ____ Indstil baudhastigheden/100 (hexadecimal repræsentation), hvor 0xxx er en XOR af 2-4 byte | ||
| Selvkontrolkommando: 0xf0 0x00 0x00 0xf0 | Feedbackdataene er vist i nedenstående tabel | ||
| Forespørgselsinstruktion: 0xf8 0x00 0x00 0xf8 | |||
| Indstilling af gatesværdi: 0xf4 ___ ___ 0xxx | ___ er den indstillede strobeværdi (hexadecimal repræsentation), og 0xxx er den eksklusive eller af 2 til 4 byte. | ||
| 6 | Slutningen af rammen | 0! |
|
Returdataene for afstandsmåleren er opdelt i regelmæssige data og selvtestdata.
● Regelmæssige data: inklusive antallet af mål, måleafstand, afstandsmålerstatus osv. Se nedenstående tabel.
● Forespørgselsdata: inklusive omgivelsestemperatur, afstandsmålerstatus osv. Se nedenstående tabel.
● Regelmæssige data: inklusive antallet af mål, måleafstand, afstandsmålerstatus osv. Se nedenstående tabel.
● Forespørgselsdata: inklusive omgivelsestemperatur, afstandsmålerstatus osv. Se nedenstående tabel.
Konventionelle data returneret af afstandsmålingsmaskiner
| Byte | Illustrerer | Byteværdi (hexadecimal) |
| 1 | Header | 0! |
| 2 | Antal mål |
|
| 3 | Høj byte af første målafstandsinformation |
|
| 4 | Lav byte af første målafstandsinformation |
|
| 5 | Første målafstandsinformation decimalcifre | To decimaler efter decimalpunktet |
| 6 | Høj byte med information om slutmålafstand |
|
| 7 | Lav byte med information om slutmålafstand |
|
| 8 | Sidste målafstandsinformation decimalcifre | To decimaler efter decimalpunktet |
| 9 | I området statusbyte | Statusord, se tabel nedenfor |
| 10 ~ 13 | Antal lysoutput |
|
| 14 | Kontroller ord | Bytes 2-13 Xor |
| 15 | Slutningen af rammen | 0x55 |
Betydning af statusord
| Serienummer | Byte 9 | Betydning |
| 1 | 0xf2 | 1 varierende |
| 2 | 0xf3 | 1Hz i området |
| 3 | 0xf4 | 5Hz i området |
| 4 | 0xf5 | Stop i området |
Forespørgselsdata sendt tilbage af RangeFinder
| Byte | Illustrerer | Byteværdi (hexadecimal) |
| 1 | Frame Header | 0xcc |
| 2 | Standby | Standby |
| 3 | Omgivelsestemperaturbyte | 8-bit underskrevet nummer, enhed: ℃ |
| 4 | Selvtest informationsbyte | 0x 00 angiver forespørgselens standardværdi 0x 03 angiver, at selvkontrollyset er normalt 0XFF angiver unormalt selvuddetekteret lys |
| 5 | Arbejdsstatusbyte med høj intensitet | 1: Normal driftstilstand flagbit 0: Højintensiv arbejdstilstand flagbit |
| 6 | Afstand Strobe Værdi High Byte | Hexadecimal repræsentation |
| 7 | Lav byte af afstandsportværdien | |
| 8 | Baud rate High Byte | Hexadecimal repræsentation, baud rate er loopback data * 100 |
| 9 | Baud rate lav byte | |
| 10 | Antal lys er 8 bit højt | Hexadecimal repræsentation |
| 11 | ||
| 12 | Antal lys ud lave 8 bit | |
| 13 | ||
| 14 | Kontroller ord | Bytes 2-13 Xor |
| 15 | Slutningen af rammen | 0x55 |
Indstillinger for baudhastighed
Baud hastighed Indstilling af driftsmetode:
A.send "0x 55 0xf6 0x 00 0x 60 0x 96 0xxx" kommando til laserintervalets finder, i .e. Indstil baudhastigheden til 9600bps; Rangefinderen returnerer "CC 01 19 00 01 00 00 00 60 00 00 00 79 55", "0x 00 0x 60" angiver, at den aktuelle baudhastighed er indstillet til 9600bps;
B.SEND "0x 55 0xf6 0x 01 0x 80 0x 77 0xxx" Kommando til laserområdet, i .e. Indstil baudhastigheden til 38400bps; RangeFinder returnerer "CC 01 19 00 01 00 00 01 80 00 00 00 00 98 55" og "0x 01 0x 80" angiver, at den nuværende baudhastighed er indstillet til 38400bps;
C.SEND "0x 55 0xf6 0x 02 0x 40 0xb4 0xxx" -kommando til laserområdet, dvs. satte baudhastigheden til 57600bps; RangeFinder sender tilbage "CC 01 19 00 01 00 00 02 40 00 00 00 00 5B 55" og "0x 02 0x 40" angiver, at den nuværende baudhastighed er indstillet til 57600bps;
D.SEND "0x 55 0xf6 0x 04 0x 80 0x 72 0xxx" Kommando til laserområdet, i .e. Indstil baudhastigheden til 115200bps; Rangefinderen returnerer "CC 01 19 00 01 00 04 80 00 00 00 9D 55", "0x 04 0x 80" angiver, at den aktuelle baudhastighed er indstillet til 115200bps.
A.send "0x 55 0xf6 0x 00 0x 60 0x 96 0xxx" kommando til laserintervalets finder, i .e. Indstil baudhastigheden til 9600bps; Rangefinderen returnerer "CC 01 19 00 01 00 00 00 60 00 00 00 79 55", "0x 00 0x 60" angiver, at den aktuelle baudhastighed er indstillet til 9600bps;
B.SEND "0x 55 0xf6 0x 01 0x 80 0x 77 0xxx" Kommando til laserområdet, i .e. Indstil baudhastigheden til 38400bps; RangeFinder returnerer "CC 01 19 00 01 00 00 01 80 00 00 00 00 98 55" og "0x 01 0x 80" angiver, at den nuværende baudhastighed er indstillet til 38400bps;
C.SEND "0x 55 0xf6 0x 02 0x 40 0xb4 0xxx" -kommando til laserområdet, dvs. satte baudhastigheden til 57600bps; RangeFinder sender tilbage "CC 01 19 00 01 00 00 02 40 00 00 00 00 5B 55" og "0x 02 0x 40" angiver, at den nuværende baudhastighed er indstillet til 57600bps;
D.SEND "0x 55 0xf6 0x 04 0x 80 0x 72 0xxx" Kommando til laserområdet, i .e. Indstil baudhastigheden til 115200bps; Rangefinderen returnerer "CC 01 19 00 01 00 04 80 00 00 00 9D 55", "0x 04 0x 80" angiver, at den aktuelle baudhastighed er indstillet til 115200bps.
