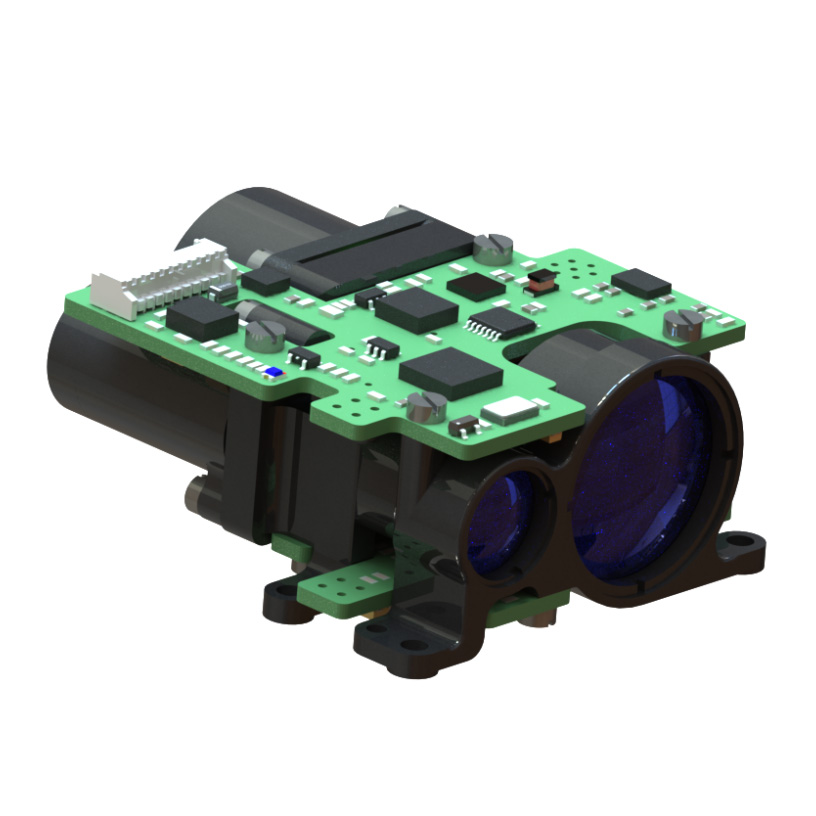

12 km laserafstandsmålermodul
M1220x langrækkende laserafstandsmålermodul er en militær pulslaserafstandsmåler designet til fly, ubemandede luftfartøjer, kampvogne, artilleri og andre anvendelsesscenarier. Det har fordelene ved lille størrelse, let vægt, lavt strømforbrug, stabil ydeevne, lang måleafstand, lang levetid, øjensikkerhed og så videre. JIOPTICS® er et vigtigt teknisk udstyr til at forbedre produktets sigtepræcision. Velkommen til at købe 12km Laser Range Finder Module fra os.
Rækkevidde: sigtbarheden under sigtforholdene er ikke mindre end 15 km, for køretøjer (2,3mX2,3m mål), 0,3 diffus reflektans, afstandsafstand â¥12000m; Sigtbarhed under betingelser på ikke mindre end 25 km, stort mål, afstandsafstand â¥20000m;
Model:M1220X
Send forespørgsel Download PDF
Produkt beskrivelse
JIOPTIK
| Parametre |
Specifikation |
Bemærk. |
| Bølgelængde |
1535±5nm |
|
| Rangeringsevne |
50m~20km |
|
| Rangeringsevne |
â¥12 km (2,3 m×2,3 m, køretøj med 0,3 reflektivitet, synlighed⥠15 km) |
Luftfugtighed - 80 % |
| â¥20 km (for store mål, sigtbarhedâ¥25 km) |
||
| Rangerende nøjagtighed |
±3m |
|
| Varierende gentagelseshastighed |
1~10hz (justerbar) |
|
| Nøjagtighed |
⥠98 % |
|
| Divergensvinkel |
⤠0,3 mrad |
|
| Modtager |
56 mm |
|
| Kommunikationsgrænseflade |
RS422 |
|
| Forsyningsspænding |
DC18~32V |
|
| Driftskraft |
â¤2W(@1Hz) |
Testet under stuetemperatur |
| Stå ved |
â¤0,5W |
Testet under stuetemperatur |
| Dimension |
⤠89 mm×63,4 mm×80 mm |
|
| Vægt |
⤠350 g |
|
| Temperatur |
-40â~65â |
|
| Varmeafledende |
Ved termisk |
|
Kommunikationsgrænseflade
| Linje NR. |
Definition |
Bemærk. |
|
1 |
RS422 RX |
RS422 modtage |
|
2 |
RS422 RX- |
RS422 modtage- |
|
3 |
RS422 TX- |
RS422 transmitter- |
|
4 |
RS422 TX |
RS422 sender |
|
5 |
GND |
Til kommunikationsgrænseflade |
|
6 |
24V |
Strømforsyning 24V |
|
7 |
GND |
Til strømforsyning |
|
8 |
|
Til overs |
Dimension
OEM/ODM-moduler og tilpassede løsninger
M1220X er designet til systemintegratorer, der leder efter en praktisk, kraftfuld og kompakt laserafstandsløsning. Det giver pålidelig ydeevne i en lang række applikationer.
Den er meget lille, ultralet, har lavt strømforbrug og kan måles over lang afstand. Den er velegnet til håndholdte enheder (termisk billeddannelse), våbenmonteringsapplikationer, bærbare systemer og letvægtssensorsuiter og ubemandede luftfartøjer eller UGV'er.
Den er meget lille, ultralet, har lavt strømforbrug og kan måles over lang afstand. Den er velegnet til håndholdte enheder (termisk billeddannelse), våbenmonteringsapplikationer, bærbare systemer og letvægtssensorsuiter og ubemandede luftfartøjer eller UGV'er.
Beregning af afstandsevne
(1)Mål og tilstandskrav
Sigtbarhed⥠15 km
Luftfugtighed - 80 %
Til køretøjer med 2,3m×2,3m dimension
Refleksion = 0,3
Rækkevidde⥠12 km
(2) Analyse og verifikation
De vigtigste parametre, der påvirker afstandsevnen, er spidseffekt af lasere, divergensvinkel, transmitterende og modtagende transmittans, bølgelængde af laser osv.
Til denne laserafstandsmåler tager det € 80kw spidseffekt af lasere, 0,3 mrad divergensvinkel, 1535 nm bølgelængde, transmitterende transmittans⥠90%, modtagende transmittans⥠80% og 56 mm modtagelse
Det er en laserafstandsmåler til små mål, afstandsevnen kan beregnes ved hjælp af følgende formel. Rækkende formel for små målï¼
: Detekterbar optisk effekt
: Sendeeffekt af laserafstandsmåler (50kw)
: Transmissionstransmission(0,9)
: Modtager transmission(0,8)
: Optisk modtageområde (56 mm modtagelse
: Effektivt reflektionsområde for mål(5.29ã¡)
: Målreflektivitet (0,3)
: Atmosfæredæmpningskoefficient(0,16)
: Synlighed (i henhold til testtilstand)
: Afstand til mål
Så længe detekterbar optisk effekt, der reflekteres af mål, er større end minimum detekterbar effekt, er en laserafstandsmåler i stand til at rangere afstand til et mål. For en laserafstandsmåler med 1535 nm bølgelængde er den mindste detekterbare effekt (MDS) af APD generelt 5×10-9W.
Under 15 km sigtbarhed med 14 km afstand til mål er den mindste detekterbare effekt lavere end M.D.S for APD(5×10-9W), derfor kan en laserafstandsmåler under en tilstand med 15 km sigtbarhed rækkevidde i (2,3m×2,3m) mål op til 13~14 km (kan være tæt på eller mindre end 14 km).
Sigtbarhed⥠15 km
Luftfugtighed - 80 %
Til køretøjer med 2,3m×2,3m dimension
Refleksion = 0,3
Rækkevidde⥠12 km
(2) Analyse og verifikation
De vigtigste parametre, der påvirker afstandsevnen, er spidseffekt af lasere, divergensvinkel, transmitterende og modtagende transmittans, bølgelængde af laser osv.
Til denne laserafstandsmåler tager det € 80kw spidseffekt af lasere, 0,3 mrad divergensvinkel, 1535 nm bølgelængde, transmitterende transmittans⥠90%, modtagende transmittans⥠80% og 56 mm modtagelse
Det er en laserafstandsmåler til små mål, afstandsevnen kan beregnes ved hjælp af følgende formel. Rækkende formel for små målï¼
: Detekterbar optisk effekt: Sendeeffekt af laserafstandsmåler (50kw): Transmissionstransmission(0,9): Modtager transmission(0,8): Optisk modtageområde (56 mm modtagelse: Effektivt reflektionsområde for mål(5.29ã¡): Målreflektivitet (0,3): Atmosfæredæmpningskoefficient(0,16): Synlighed (i henhold til testtilstand): Afstand til målSå længe detekterbar optisk effekt, der reflekteres af mål, er større end minimum detekterbar effekt, er en laserafstandsmåler i stand til at rangere afstand til et mål. For en laserafstandsmåler med 1535 nm bølgelængde er den mindste detekterbare effekt (MDS) af APD generelt 5×10-9W.
Under 15 km sigtbarhed med 14 km afstand til mål er den mindste detekterbare effekt lavere end M.D.S for APD(5×10-9W), derfor kan en laserafstandsmåler under en tilstand med 15 km sigtbarhed rækkevidde i (2,3m×2,3m) mål op til 13~14 km (kan være tæt på eller mindre end 14 km).
