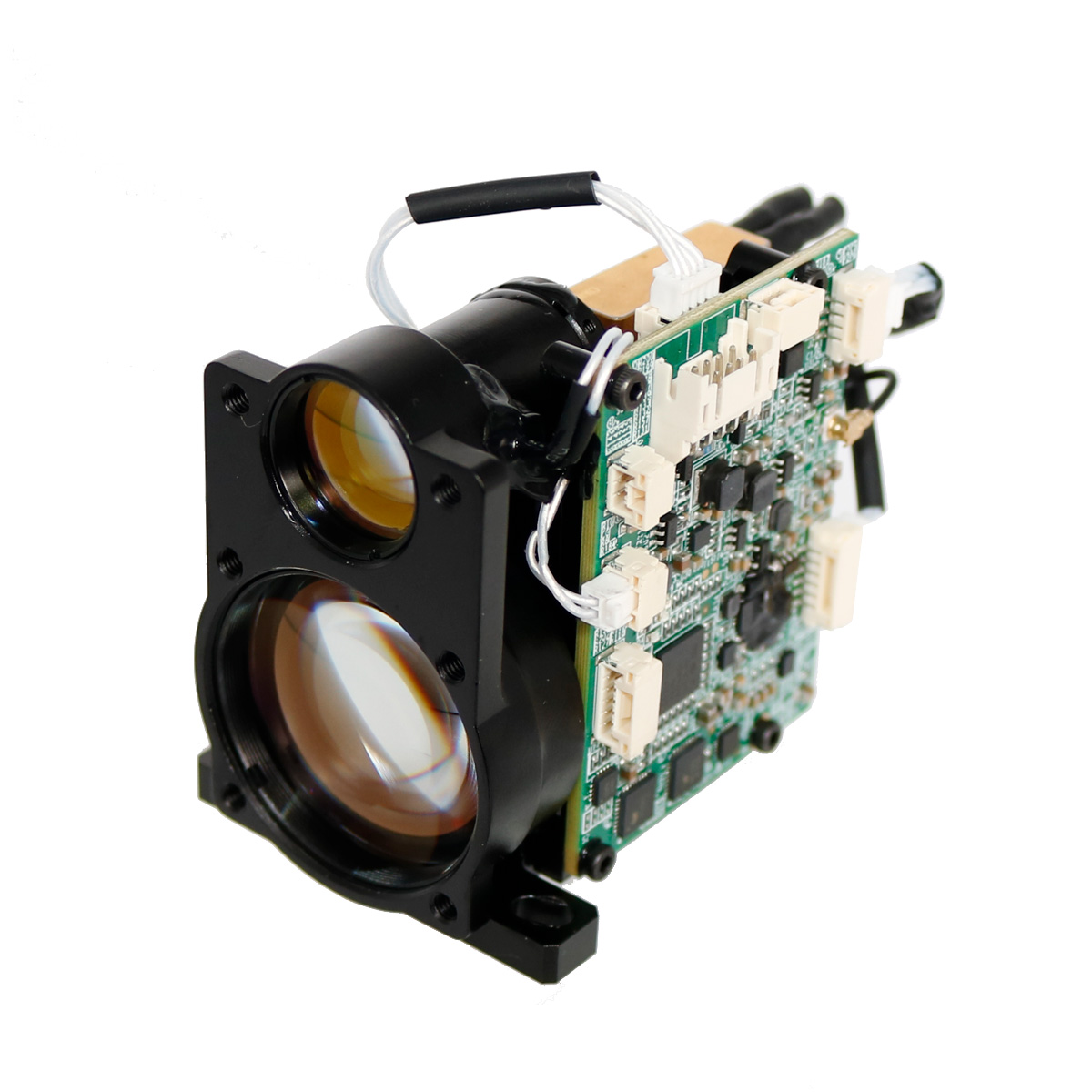

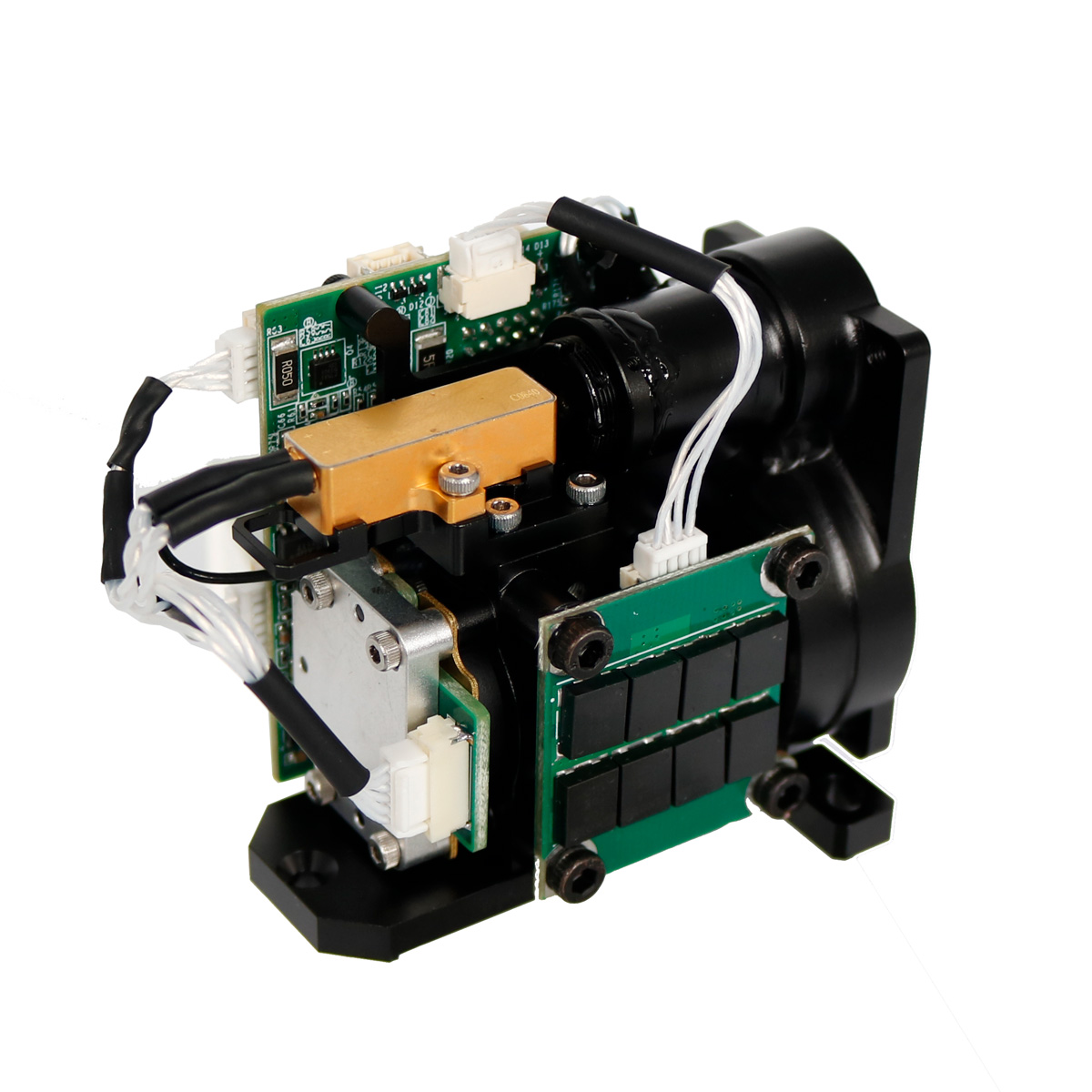

7 km Rangefinder Moudle

STA-M0710X 7 km Rangefinder Moudle vedtager 1535nm øjensikre erbiumglaslasermodul uafhængigt udviklet af jioptik, som har egenskaberne ved lavt strømforbrug, lille størrelse, høj præcision og øjensikkerhed.

Send forespørgsel

Produkt beskrivelse

Maksimalt måleområde: 7000m (2,3x2,3 m køretøj) 7000 m (Max Range)
Lige nøjagtighed ± 1 m
Målnøjagtighed ≥ 98%
Vægt ≤ 130 g

7 km Rangefinder Moudle Highlights

● Letvægt med kun 130 g
● Kraftig måling op til 10 km
● Modstands hårdeste våbenchok op til 1600 g
● Ekstremt lavt strømforbrug
● Høj måleenøjagtighed på 1 m
● Bred driftstemperaturområde fra –40 ° C til +65 ° C

Applikationer

● Våbenmonterede enheder
● Håndholdte enheder
● Observations- og overvågningssystemer
● Sensor suiter til UAV og UGV

Produktpræstationsindeks til STA-D0407X Laser RangeFinder-modul

PRÆSTATION
Maksimal rækkevidde	10000m
Range ydelse på strålefyldningsmål Reflektivitet: 60%, observatørens synlighed 25 km	8000m
Range ydelse på 2,3 × 2,3 m målstørrelse Reflektivitet: 30%, observatørens synlighed 25 km	7000m
Range ydelse på 1 × 1 m målstørrelse Reflektivitet: 10%, observatørens synlighed 25 km	6000m
Minimumsområdet	20m
Range nøjagtighed	± 1 m
Gentagelsesrater	1-10Hz
Flere måldetektion	3 mål
Bølgelængde	1535nm
Divergens	0,5 mrad
Øjensikkerhed pr. IEC 60825-1	Laserklasse 1
Miljøegenskaber
Driftstemperaturområde	-40 ℃ ~+65 ℃
Opbevaringstemperaturområde	-50 ℃ ~+75 ℃
Stød (halv sinus) ved 0,6 ms i x-, y- og z-retning	1000 g
Fysiske egenskaber
Vægt	≤130g
Dimensioner (længde/bredde/højde)	≤87mm58mm43mm
Grænseflader
Kommunikationsgrænseflade	UART (3.3 V LVCMOS -niveauer) RS422
Strømforsyning	4.5V ~ 12V
