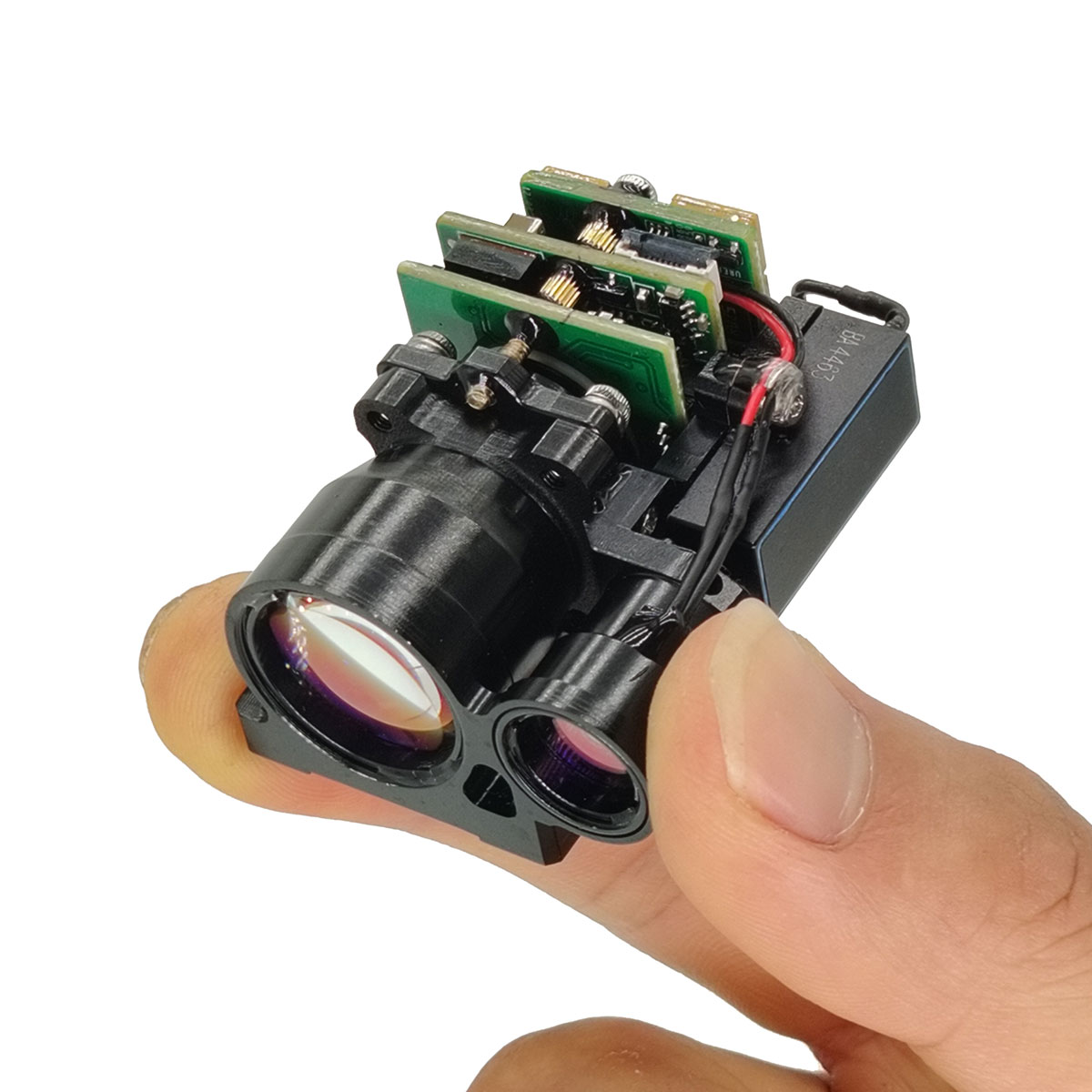

4 km Laser Rangefinder -modul til UAV POD

Range ydelse: 4000 m (2,3x2,3 m mål), 7000 m (maksimal rækkevidde)
Lige nøjagtighed ± 1 m
Målnøjagtighed ≥ 98%
Vægt ≤ 57 g

1. Integreret konfigurationsdesign og frontend ansigt multi-punkts tætningsinstallation, stærk anti-imbalanceevne, høj holdbarhed, lang arbejdsliv, øjensikkerhed;
2. ved hjælp af ikke-termisk modtagende optisk designteknologi med god optisk støjundertrykkelsesevne, nær afstand i området og høj og lav temperatur optisk ydelse;
3.. Den interne grænseflade af kredsløbet vedtager svejsningstråd direkte forbindelsesproces, som er fast og pålidelig, som kan undgå kortslutning eller dårlig kontakt forårsaget af stikkets løsning, oxidation og vanddamp og forbedre produktets pålidelighed og levetid.

Termisk billeddannelse, nattsyn og andre håndholdte mobile enheder
Grænseobservation og overvågningssystemer
Sensorsæt til UAV -bælg og UGV'er

a) Enkelt maksimal kontinuerlig tidlig tid: ≥35min;
b) Den maksimale intervaltid for kontinuerlig afstandsmåling igen: ≤15s.
Laseroptisk akse stabilitet ≤ 0,1 mrad (fuld temperaturområde);
Ikke-parallelisme af laseroptisk akse til installationsreferencen ≤0,25Mrad;

Kommunikationsgrænseflade RS422/TTL -kommunikation;
Baud Rate: 115200;
Databits: 8;
Start bit: 1;
Stop bit: 1;
Paritetsbit: Ingen;
b) eksternt stik
Den øverste computerside realiserer tværbindingstesten med DF52-10S-0.8-stikket på RangeFinder-siden gennem DF52-10P-0.8C-stikket.

Tabel 1 -pin -definitioner
