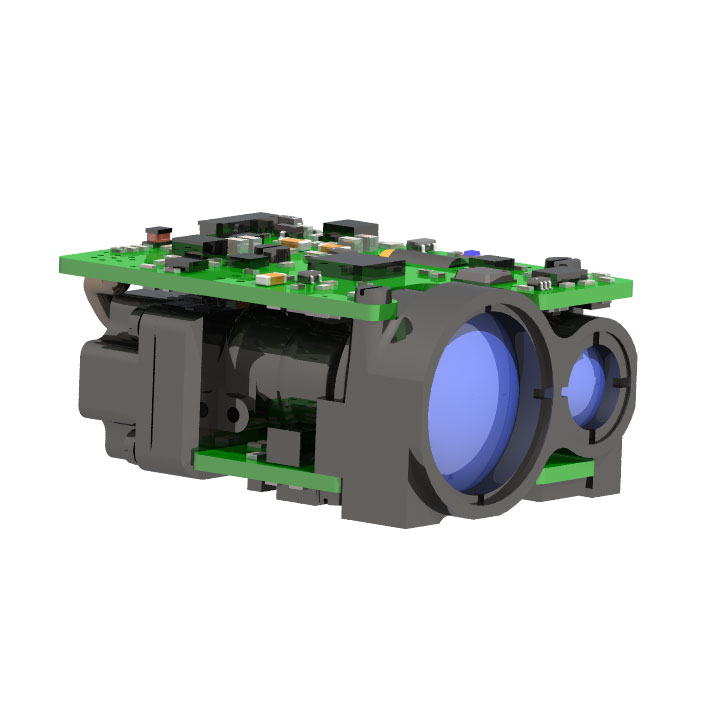

3 km rækkevidde Finder -modul

Maksimalt måleområde: 3000 m (2,3x2,3 m køretøj) 6000 m (typisk stort mål)
Lige nøjagtighed ± 1 m
Målnøjagtighed ≥ 98%
Vægt ≤ 58 g

1. vedtagelse af selvudviklet 1535nm erbiumglaslaser, integreret strukturel design og multi-punkts tætningsinstallationsmetode på frontend-fladen, stærk anti-forkert justeringsevne, høj holdbarhed, lang arbejdsliv og øjensikkerhed;
2. Lille synsfelt, ikke -termisk modtagende optisk designteknologi, med god let støjundertrykkelsesevne og bred temperaturydelse.
3.. Den interne grænseflade af kredsløbet vedtager en direkte forbindelsesproces for svejsningstråd, som er fast og pålidelig, og kan undgå kortslutninger eller dårlig kontakt forårsaget af løse stik, oxidation og vanddamp, hvilket forbedrer produktets pålidelighed og levetid.

● Laseromfangsfunktion;
● Strøm og temperaturopsamlingsfunktion;
● Funktion af afstandsport;
● Første og sidste målomfangsfunktion;
● Selvkontrolfunktion;

Korsforbindelsestesten mellem den øverste computerenden og DF52-10P-0.8C-stikket for afstandsmåleren er realiseret gennem DF52-10S-0.8H-stikket. Pin -definitionen af strømforsynings- og kommunikationsporten i afstandsmåleren er vist i følgende tabel (modtager og sender i forhold til afstandsmåleren), og placeringen af forbindelsesforbindelsesstiften 1 er vist på figuren herunder.

Position af stift 1 af stikket
