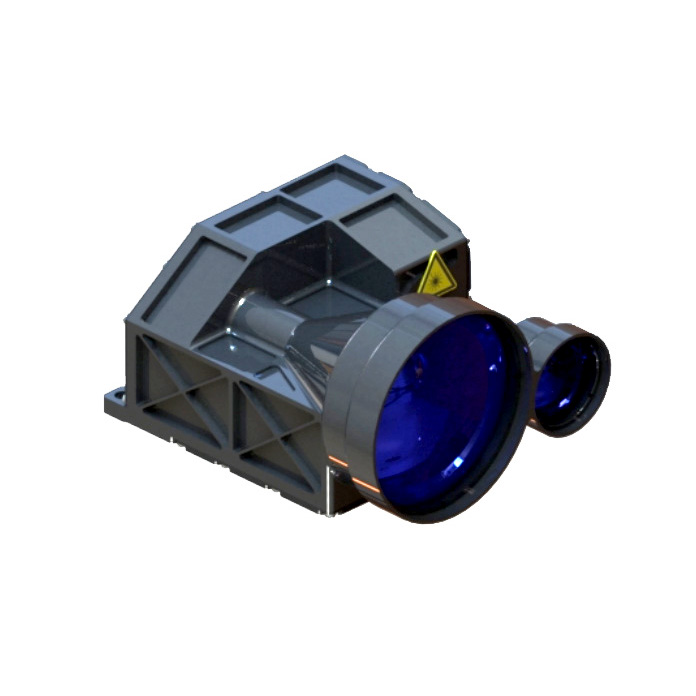

20 km afstandsmodul

STA-D2025Y 20 km Rangefinder-modul vedtager 1535nm Erbium-glaslasermodulet uafhængigt udviklet af jioptik, som har egenskaberne ved lavt strømforbrug, kompakt struktur, høj præcision, lang måleafstand og menneskelig øjensikkerhed.

Send forespørgsel

Produkt beskrivelse

Maksimalt måleområde: 20000m (køretøj) 23000 m (hvid bygning) 25000 (typisk mål)
Range nøjagtighed ± 3M
Målnøjagtighed ≥ 98%
Vægt ≤640g

20 km afstandsmodulfunktioner

1. Integreret design af hele strukturen, chok og vibrationsmodstand, kredsløbet vedtager under-warehouse-tætningsdesign, effektisoleringsdesign, stærk elektromagnetisk kompatibilitet, høj pålidelighed og stærk miljøtilpasningsevne;
2. Lysstien er fuldt forseglet, støvtæt og vandtæt dampdesign, hele processen med ultra-rent miljøproduktion, kan anvendes til komplekse miljø, lave krav til installationsmiljøet, stærk tilpasningsevne;
3. Den interne grænseflade i kredsløbet vedtager svejsningstråd direkte forbindelsesproces, som er fast og pålidelig, som kan undgå kortslutning eller dårlig kontakt forårsaget af stikkets løsning, oxidation og vanddamp og forbedre produktets pålidelighed og levetid.

Produktpræstationsindeks til STA-D2025X Laser RangeFinder-modul

Punkt	Indeks
Model	STA-D2025Y
Drift af bølgelængde	1535nm ± 10nm
I området	300m-25000m
Ranging af kapacitet	25000 m	Typisk mål, synlighed ≥ 25 km
	23000m	Stort mål, synlighed ≥ 25 km
	20000m	Synlighed ≥ 25 km, mål med 0,3 reflektivitet for 2,3 m × 4,6 m køretøjer
Kommunikationsgrænseflade	RS422
Fugtighed	≤ 80%
Lige nøjagtighed	± 3m
Nøjagtighedshastighed	≥98%
Rangeopløsning	≤50 m
Divergensvinkel	≤0,5 mrad
I området frekvens	1 tid, 1Hz, 5Hz
Størrelse	≤144 mm × 108mm × 75 mm
Spænding	22V ～ 34V
Arbejdsstyrkeforbrug	Gennemsnitlig strømforbrug: ≤ 10W
Standby -strømforbrug	≤3w
Arbejdstemperatur	-40 ℃～+60 ℃
Opbevaringstemperatur	-55 ℃～+70 ℃
Vægt	≤640g
