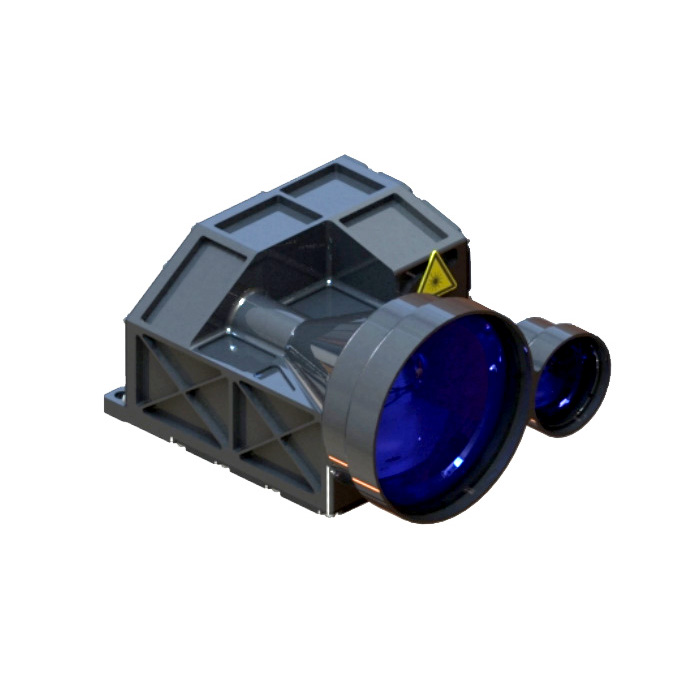

17 km RangeFinder -modul
STA-D1721Y 17 km RangeFinder-modul vedtager 1535nm Erbium-glaslasermodulet uafhængigt udviklet af jioptik, som har egenskaberne ved lavt effektforbrug, kompakt struktur, høj præcision, lang måling af afstand og menneskelig øjensikkerhed.
Send forespørgsel
Produkt beskrivelse
Maksimalt måleområde: 17000 m (bil) ； 21000 m (væg) ； 25000 m （Typisk mål）
Rangerede nøjagtighed ± 1 m
Målnøjagtighed ≥ 98%
Vægt ≤600g
Rangerede nøjagtighed ± 1 m
Målnøjagtighed ≥ 98%
Vægt ≤600g
17 km afstandsmodulfunktioner
1. Integreret design af hele strukturen, chok og vibrationsmodstand, kredsløbet vedtager under-warehouse-tætningsdesign, effektisoleringsdesign, stærk elektromagnetisk kompatibilitet, høj pålidelighed og stærk miljøtilpasningsevne;
2. Lysstien er fuldt forseglet, støvtæt og vandtæt dampdesign, hele processen med ultra-rent miljøproduktion, kan anvendes til komplekse miljø, lave krav til installationsmiljøet, stærk tilpasningsevne;
3. Den interne grænseflade i kredsløbet vedtager svejsningstråd direkte forbindelsesproces, som er fast og pålidelig, som kan undgå kortslutning eller dårlig kontakt forårsaget af stikkets løsning, oxidation og vanddamp og forbedre produktets pålidelighed og levetid.
2. Lysstien er fuldt forseglet, støvtæt og vandtæt dampdesign, hele processen med ultra-rent miljøproduktion, kan anvendes til komplekse miljø, lave krav til installationsmiljøet, stærk tilpasningsevne;
3. Den interne grænseflade i kredsløbet vedtager svejsningstråd direkte forbindelsesproces, som er fast og pålidelig, som kan undgå kortslutning eller dårlig kontakt forårsaget af stikkets løsning, oxidation og vanddamp og forbedre produktets pålidelighed og levetid.
Produktpræstationsindeks til STA-D1721Y Laser RangeFinder-modul
| Punkt | Indeks | |
| Model | STA-D1721Y | |
| Drift af bølgelængde | 1535nm ± 10nm | |
| I området | 120m-21000m | |
| Ranging af kapacitet | 25000 m | Typisk mål |
| 21000m | Stort mål, synlighed ≥ 25 km | |
| 17000 m | Synlighed ≥ 25 km, mål med 0,3 reflektivitet for 2,3 m × 4,6 m bil | |
| Kommunikationsgrænseflade | RS422 | |
| Fugtighed | ≤ 80% | |
| Lige nøjagtighed | ± 1 m | |
| Nøjagtighedshastighed | ≥98% | |
| Rangeopløsning | ≤50 m | |
| Divergensvinkel | ≤0,5 mrad | |
| I området frekvens | 1 tid, 1Hz | |
| Størrelse | ≤144 mm × 108mm × 75 mm | |
| Spænding | 18V ～ 36V | |
| Arbejdsstyrkeforbrug | Gennemsnitlig strømforbrug: ≤ 6w | |
| Standby -strømforbrug | 2,5W | |
| Arbejdstemperatur | -40 ℃～+60 ℃ | |
| Opbevaringstemperatur | -55 ℃～+70 ℃ | |
| Vægt | ≤600g | |
Strukturinstallationsgrænseflade til STA-D1721Y måleføler
