15000m RangeFinder -modul

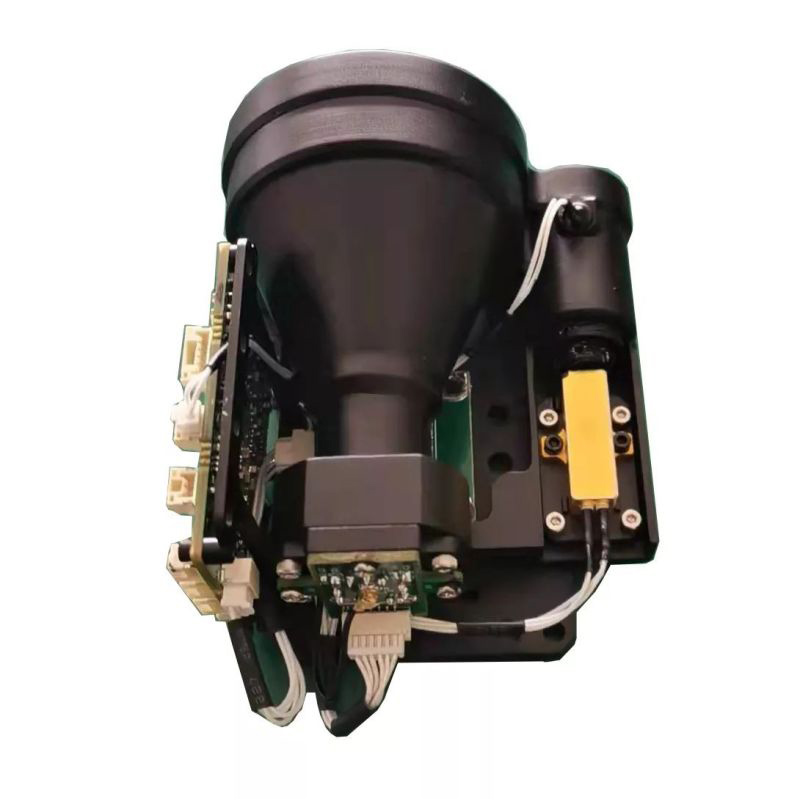

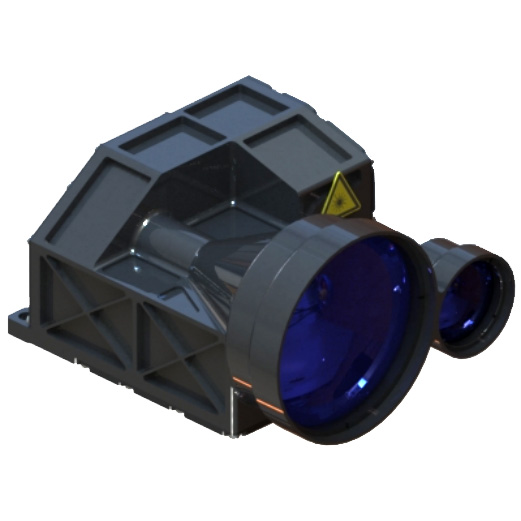

STA-D1520Y 15000M RangeFinder-modul vedtager 1535nm Erbium-glaslasermodulet uafhængigt udviklet af jioptik, som har egenskaberne ved lavt strømforbrug, kompakt struktur, høj præcision, lang måleafstand og menneskelig øjensikkerhed.

Model:STA-D1520Y STA-M1215X

Send forespørgsel

Produkt beskrivelse

STA-D1520Y vedtager 1535nm Erbium-glaslasermodulet uafhængigt udviklet af jioptik, som har egenskaberne ved lavt strømforbrug, kompakt struktur, høj præcision, lang måleafstand og menneskelig øjensikkerhed.

Maksimalt måleområde: 15000 m (køretøj) 20000 m (væg)
I området nøjagtighed ± 1,5 m
Målnøjagtighed ≥ 98%
Vægt ≤600g

15000m RangeFinder -modulfunktioner

1. Integreret design af hele maskinstrukturen, anti-shock og vibrationer vedtager kredsløbet under-warehouse-tætningsdesign, effektisoleringsdesign, stærk elektromagnetisk kompatibilitet, høj pålidelighed og stærk miljøtilpasningsevne;
2. lysstien er fuldt forseglet, støvsikker, vandtæt dampdesign, hele processen med ultra-rent miljøproduktion, kan anvendes til komplekst miljø, lave krav til installationsmiljøet, stærk tilpasningsevne;
3.. De interne grænseflader på kredsløbet vedtager alle svejsningstråd direkte forbindelsesproces, som er fast og pålidelig, som kan undgå kortslutning eller dårlig kontakt forårsaget af stikkets løsning, oxidation og vanddamp og forbedre produktets pålidelighed og levetid.

Produktpræstationsindeks

Punkt	Indeks
Model	STA-D1520Y
Drift af bølgelængde	1535nm ± 10nm
I området	120 m-2000000
Ranging af kapacitet	20000m	Stort mål, synlighed ≥ 25 km
	15000 m	Synlighed ≥ 25 km, mål med 0,3 reflektivitet for 2,3 m × 4,6 m køretøjer
Fugtighed	≤ 80%
Lige nøjagtighed	± 3m
Nøjagtighedshastighed	≥98%
Rangeopløsning	≤50 m
Divergensvinkel	≤0,5 mrad
I området frekvens	En gang, 1Hz
Størrelse	≤144 mm × 108mm × 75 mm
Spænding	18V ～ 36V
Arbejdsstyrkeforbrug	Gennemsnitlig strømforbrug: ≤ 6w
Standby -strømforbrug	2,5W
Arbejdstemperatur	-40 ℃～+60 ℃
Opbevaringstemperatur	-55 ℃～+70 ℃
Vægt	≤600g

Strukturinstallationsgrænseflade

Produkthøjdepunkter

● Letvægt med kun 160 g
● Kraftig måling op til 14 km
● Modstands hårdeste våbenchok op til 1600 g
● Ekstremt lavt strømforbrug
● Høj måleenøjagtighed på 1 m
● Bred driftstemperaturområde fra –40 ° C til +65 ° C

Applikationer

● Våbenmonterede enheder
● Håndholdte enheder
● Observations- og overvågningssystemer
● Sensor suiter til UAV og UGV

Produktpræstationsindeks

PRÆSTATION
Maksimal rækkevidde	15000 m
Range ydelse på strålefyldningsmål Reflektivitet: 60%, observatørens synlighed 25 km	14000m
Range ydelse på 2,3 × 2,3 m målstørrelse Reflektivitet: 30%, observatørens synlighed 25 km	12000 m
Range ydelse på 1 × 1 m målstørrelse Reflektivitet: 10%, observatørens synlighed 25 km	10000m
Minimumsområdet	20m
Range nøjagtighed	± 1 m
Gentagelsesrater	1-10Hz
Flere måldetektion	3 mål
Bølgelængde	1535nm
Divergens	0,3 mrad
Øjensikkerhed pr. IEC 60825-1	Laserklasse 1
Miljøegenskaber
Driftstemperaturområde	-40 ℃ ~+65 ℃
Opbevaringstemperaturområde	-50 ℃ ~+75 ℃
Stød (halv sinus) ved 0,6 ms i x-, y- og z-retning	1000 g
Fysiske egenskaber
Vægt	≤160g
Dimensioner (længde/bredde/højde)	≤87,3 mm76mm58,8 mm
Grænseflader
Kommunikationsgrænseflade	UART (3.3 V LVCMOS -niveauer) RS422
Strømforsyning	4.5V ~ 12V
