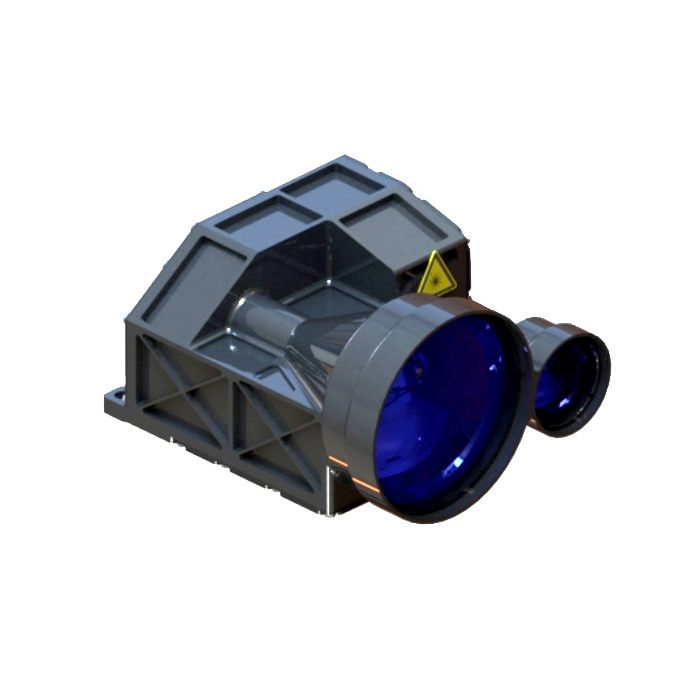

10 km rækkevidde Finder -modul
STA-D1925X 10 km Range Finder-modul vedtager 1535nm Erbium-glaslasermodulet uafhængigt udviklet af jioptik, som har egenskaberne ved lavt effektforbrug, kompakt struktur, høj præcision, lang måleafstand og menneskelig øjensikkerhed.
Send forespørgsel
Produkt beskrivelse
Maksimalt måleområde: 19000 m (køretøj) 23000 m (hvid bygning) 25000 (typisk mål)
Range nøjagtighed ± 3M
Målnøjagtighed ≥ 98%
Vægt ≤640g
Range nøjagtighed ± 3M
Målnøjagtighed ≥ 98%
Vægt ≤640g
10 km rækkeviddefinder -modulfunktioner
1. Integreret design af hele strukturen, chok og vibrationsmodstand, kredsløbet vedtager under-warehouse-tætningsdesign, effektisoleringsdesign, stærk elektromagnetisk kompatibilitet, høj pålidelighed og stærk miljøtilpasningsevne;
2. Lysstien er fuldt forseglet, støvtæt og vandtæt dampdesign, hele processen med ultra-rent miljøproduktion, kan anvendes til komplekse miljø, lave krav til installationsmiljøet, stærk tilpasningsevne;
3. Den interne grænseflade i kredsløbet vedtager svejsningstråd direkte forbindelsesproces, som er fast og pålidelig, som kan undgå kortslutning eller dårlig kontakt forårsaget af stikkets løsning, oxidation og vanddamp og forbedre produktets pålidelighed og levetid.
2. Lysstien er fuldt forseglet, støvtæt og vandtæt dampdesign, hele processen med ultra-rent miljøproduktion, kan anvendes til komplekse miljø, lave krav til installationsmiljøet, stærk tilpasningsevne;
3. Den interne grænseflade i kredsløbet vedtager svejsningstråd direkte forbindelsesproces, som er fast og pålidelig, som kan undgå kortslutning eller dårlig kontakt forårsaget af stikkets løsning, oxidation og vanddamp og forbedre produktets pålidelighed og levetid.
Produktpræstationsindeks til STA-D1925X Laser RangeFinder-modul
| Punkt | Indeks | |
| Model | STA-D1925X | |
| Drift af bølgelængde | 1535nm ± 10nm | |
| I området | 150m-23000m | |
| Ranging af kapacitet | 25000 m | Typisk mål, synlighed ≥ 25 km |
| 23000m | Stort mål, synlighed ≥ 25 km | |
| 19000m | Synlighed ≥ 25 km, mål med 0,3 reflektivitet for 2,3 m × 2,3 m køretøjer | |
| Kommunikationsgrænseflade | RS422 | |
| Fugtighed | ≤ 80% | |
| Lige nøjagtighed | ± 3m | |
| Nøjagtighedshastighed | ≥98% | |
| Rangeopløsning | ≤40 m | |
| Divergensvinkel | ≤0,4 mrad | |
| I området frekvens | 1 tid, 1Hz, 5Hz | |
| Størrelse | ≤144 mm × 108mm × 75 mm | |
| Spænding | 22V ～ 34V | |
| Arbejdsstyrkeforbrug | Gennemsnitlig strømforbrug: ≤ 10W | |
| Standby -strømforbrug | ≤3w | |
| Arbejdstemperatur | -40 ℃～+60 ℃ | |
| Opbevaringstemperatur | -55 ℃～+70 ℃ | |
| Vægt | ≤800g | |
Strukturinstallationsgrænseflade til STA-D1925X Laser RangeFinder-modul
Elektrisk grænseflade til STA-D1925X måleføler
Stikkontaktmodellen for Laser RangeFinder er J30J-9ZKP, der inkluderer strømforsynings- og kommunikationssignalet for Laser RangeFinder. Vælg standard TTL-kommunikationsgrænsefladen for at kommunikere med systemet, og den tilsvarende stikmodel på systemet er J30J-9TJL, som defineret i nedenstående tabel.
Distance Finder End strømforsyning og kommunikationspin -definition
| PIN -nummer | Mærke | Elektrisk karakteristisk definition | Note |
| 1，6 | Vin+ | Indgangseffekt positiv | RangeFinder strømforsyning |
| 2，7 | Vin- | Negativ stang af indgangseffekt | |
| 3 | Ttl_rxd | Signal, der modtager port | Øvre computer til Rangefinder |
| 8 | NC | NC |
|
| 4 | Ttl_txd | Signal afsender port | RangeFinder til vært for computer |
| 9 | NC | NC |
|
| 5 | GND | Kommunikationsjordtråd |
|
