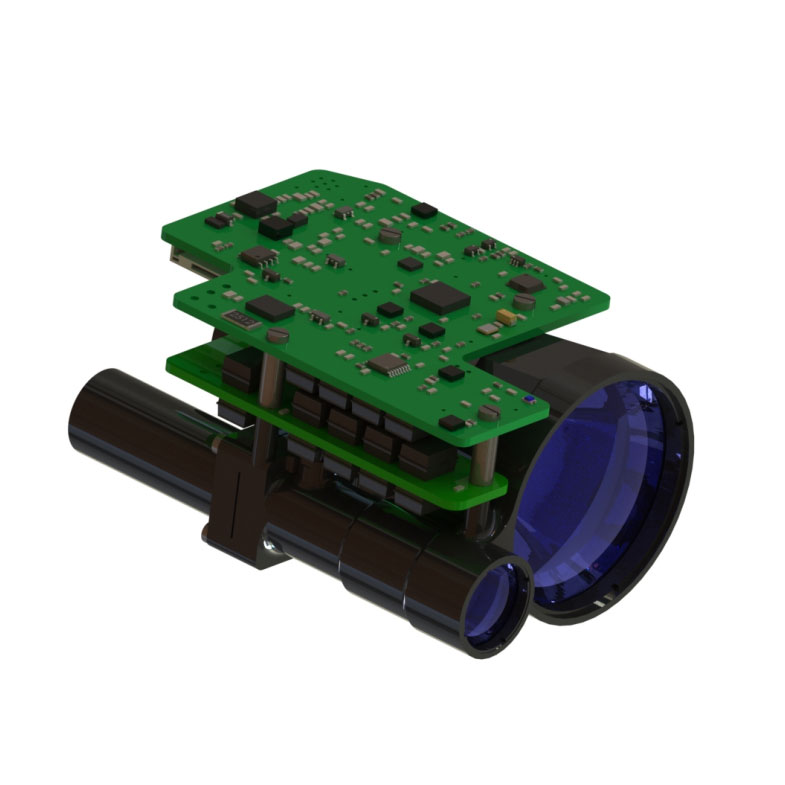

10 km Laser RangeFinder -modul

Maksimalt måleområde: NATO -mål ≥10000m; Typisk mål ≥13000 m
Rangerede nøjagtighed ± 1 m
Målnøjagtighed ≥ 98%
Vægt ≤165g

1. integreret strukturelt design, chok og vibrationsmodstand, høj pålidelighed, stærk miljøtilpasningsevne;
2. 1535nm pumpet Q-switched erbium glas laser integreret struktur design og slut-face multi-point tætningsinstallationstilstand, stærk anti-misasjustment evne, holdbar, lang arbejdsliv og menneskelig øjensikkerhed;
3.. Den interne grænseflade på kredsløbet er alle svejste ledningsråd direkte forbindelsesproces, fast og pålidelig, hvilket kan undgå kortslutning eller dårlig kontakt forårsaget af løs stik, oxidation og vanddamp og forbedre produktets pålidelighed og liv.

● Laseromfangsfunktion;
● Power-on selvdetekteringsfunktion;
● Første og sidste måludvælgelsesfunktion;
● Range Gating -funktion;
● Indstil automatisk afstandsintervalfunktion;
● Akkumulere laseremissionstider funktion;
● Effektpolaritet omvendt beskyttelse.

Krav til elektriske interface er som følger:
● Strømforsyningsspænding: 10V ~ 14V;
● Gennemsnitligt strømforbrug: ≤5w;
● Standby -strømforbrug: ≤1,5w;
● Korsforbindelsestesten mellem den øverste computer ende og A1257H-10p-stikket for afstandsmålerens ende realiseres gennem A1257H-10P-stikket. Distance Finder End Strømforsyning og kommunikation Port Pin Definitioner er vist i følgende tabel.

Stikforbindelse 1 pin position
