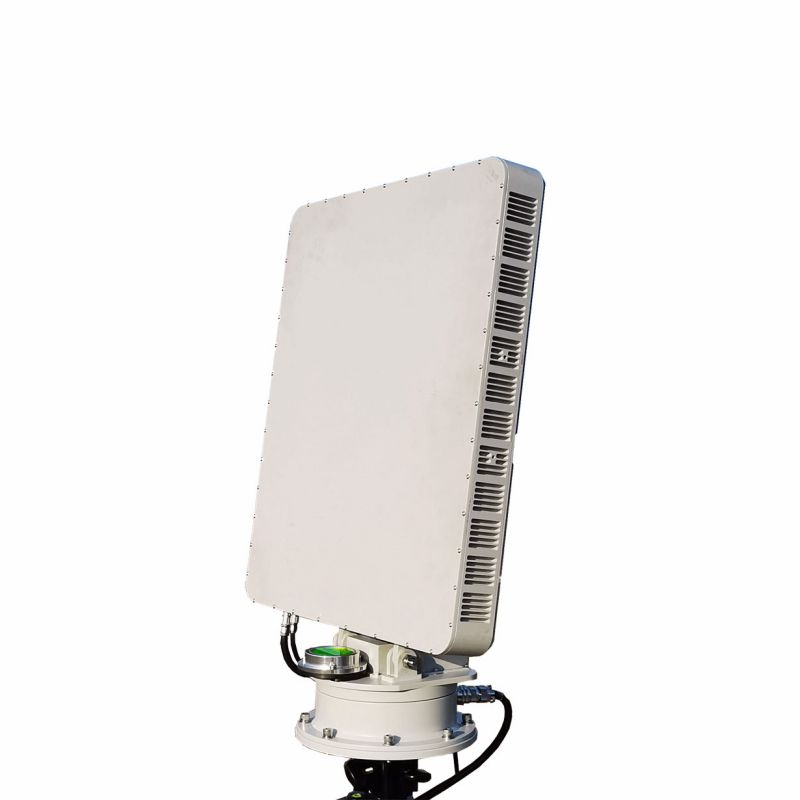

T10 -serien Low Av -overvågningsradar (AESA)
T10-serien lav højde UAV-overvågningsradar (AESA) bruges hovedsageligt i lav højde og jordovervågning, radaren vedtager digital stråleformningsteknologi, lavt ækvivalent Omni-retningsstrålet strøm og høj søgedata. Radaren vedtager adaptiv rodundertrykkelsesteknologi og tæt mål for førdetekteringsporing med ekstremt lav rod falsk alarmhastighed og kan automatisk spore og navigere mere end 150 portioner mål og output information om høj præcisionsposition.
Model:AESA
Send forespørgsel
Produkt beskrivelse
T10 -serien Low Av -overvågning Radar (AESA) Større funktion
1. tre koordinatsystem, azimuth -dækning 360 °, pitch -dækning> 30 °;
2. med funktionen af at indikere koordinat- og hastighedsoplysningerne for det aktive mål inden for radar -scanningen
3. med funktionen af automatisk, der angiver målbevægelsesbanen;
4. Med funktionen af rodfiltrering etablerer den jordede rod, vand rod og meteorologisk rod intet effektivt spor.
2. med funktionen af at indikere koordinat- og hastighedsoplysningerne for det aktive mål inden for radar -scanningen
3. med funktionen af automatisk, der angiver målbevægelsesbanen;
4. Med funktionen af rodfiltrering etablerer den jordede rod, vand rod og meteorologisk rod intet effektivt spor.
Produktparameter
| Punkt | Indeks | |||
| Model | Sta- T10a | STA-T10B | STA-T10C | STA-T10D |
| Radardype | Faset array -radar | |||
| Driftsfrekvens | X-bånd | |||
| Driftsfrekvens | 10.4 ~ 10.6gh z | |||
| Antal frekvenshopping | 4 | |||
| Pitch Coverage Range (Pitch Field Angle) | -5 ~ 30 ° | |||
| Azimuth -dækningsområde (vandret feltvinkel) | 360 ° | |||
| Vinkelmålingsnøjagtighed: Orientering | 0,4 ° (RMS), tonehøjde: 0,4 ° (RMS) | |||
| Detektionshøjde | 800 m | |||
| Detektionsafstand (Phantom 4) | ≥5 km | ≥6 km | ≥7 km | ≥8 km |
| Detektionsafstand (personale) | ≥8 km | |||
| Detektionsafstand (køretøj) | ≥10 km | |||
| Blind område | 25m | |||
| Antennehastighed | 2s / o / min (180 ° / s) | |||
| Samtidig sporer antallet af mål | ≥ 150 mål | |||
| lige nøjagtighed | 5m (RMS) | |||
| Detektion radial hastighedsområde | 1 ~ 100 m / s | |||
| Miljøtilpasningsevne | -40 ~ + 55 ℃ | |||
| Arbejdsfugtighed | > 60% | |||
| Kommunikationsgrænseflade | Gigabit Ethernet | |||
| Beskyttelsesniveau | IP65 | |||
| Strømforbrug | 200W | |||
| Værtsstørrelse (ekskl. Servo) | 580 * 500 * 75 mm | |||
| Vægt | 20 kg | |||
| Vindmodstand | Det fungerer normalt i vejret nedenfor kraft 6 vind | |||
