3 km øjesikkert laserafstandsmålermodul

3 km øjensikkerhedsafstandsmodulet består hovedsageligt af lasermodul, modtageantenne, detektionskomponent, hardwarekredsløb, hovedstruktur osv.

Ydelsesparameter

forklarende note:

1)NATO-målstørrelse2,3m×2,3m, menneskelig målstørrelse 0,5m×1,7m, UAV-målstørrelse 0.3m×0,3m, reflektionsevne 30%; synlighed ≥25km, typisk målreflektivitet ≥80%.

kundegrænseflade

Elektrisk grænseflade

Kravene til det elektriske interface er som følger:

A) Strømforsyningsspænding: 4,5V~16V;

b) Standby-strømforbrug: mindre end eller lig med 0,6W;

c) Gennemsnitligt strømforbrug: mindre end eller lig med 1,5W@1Hz;

d) Maksimal strømforbrug: mindre end eller lig med 7W@12V;

e) Interfacedefinition: Konnektormodel: Yangtze River-stik: A1257WR-S-6P, pindefinitionen af ​​strømforsyning og kommunikationsport ved afstandsmålerens ende er vist i tabel 1.

Definition af strømforsyning og kommunikationsportben til afstandsmåler

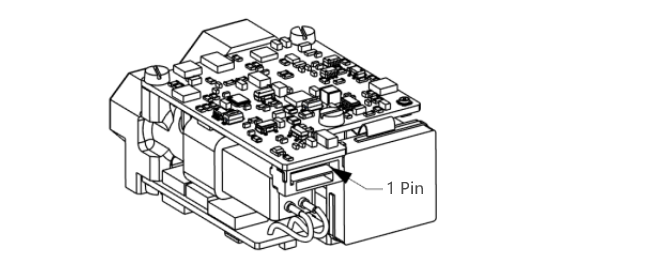

Pin 1 skematisk diagram

mekanisk grænseflade

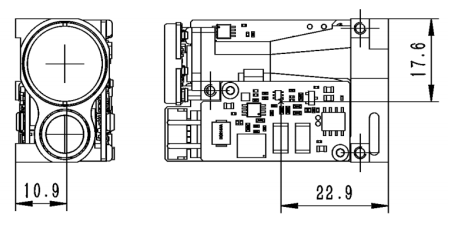

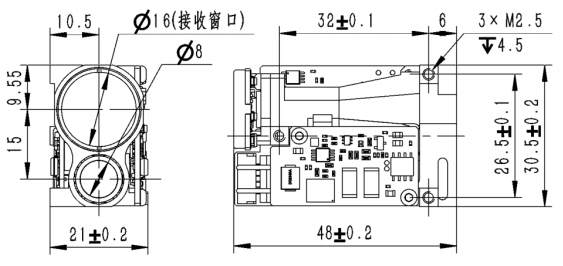

De udvendige dimensioner af afstandsmodulet og brugerinstallationsgrænsefladen er vist i figuren nedenfor.

Massecentrum er vist nedenfor

Forslag til brug af lette vinduer

Materialevalg

Let vinduesmateriale

Det optiske glas H-K9L er valgt som det lette vinduesmateriale. H-K9L er det mest almindelige farveløse optiske glas, som er velegnet til laserområdet på 300nm ~2100nm. Det har høj omkostningsydelse og overlegne fysiske egenskaber.

Behandlingskrav

Kilevinkeltolerancen for lysvinduet skal være så lille som muligt. Vi anbefaler, at kilevinkeltolerancen skal være mindre end eller lig med 3′ (tolerancegrad mindre end eller lig med 7);

Den optiske overflade af lysvinduet skal være så glat som muligt, og vi anbefaler en kontur aritmetisk middelafvigelse (Ra) på 0,012.

Brug anbefalinger

Forslag til let vinduesbelægning

Det optiske vindue på 1535nm laserafstandsmåleren anbefales at være belagt med en antirefleksfilm fra 1525nm til 1545nm med en transmittans på ≥99%. Afhængigt af produktets specifikke brugsmiljø kan andre beskyttende film såsom hydrofob film eller hård film vælges på den ydre overflade af det optiske vindue. De andre indikatorer refererer til GJB2485-95 med en transmittans på ≥97%.

Form og brug forslag til lysvindue

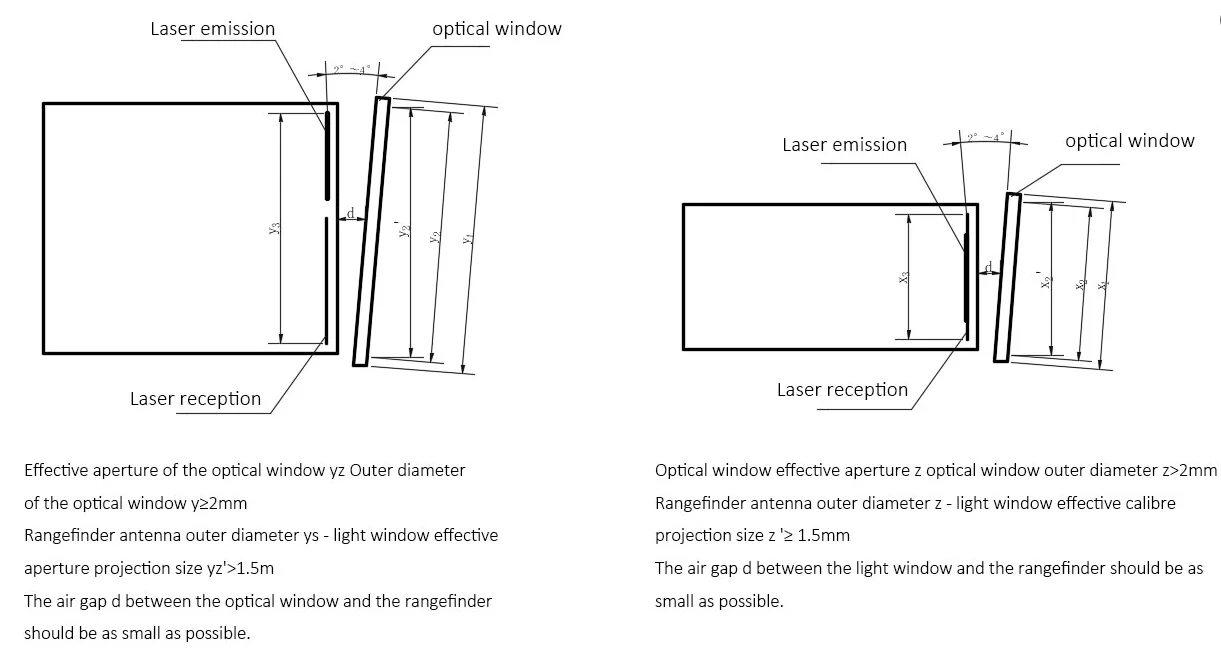

Den effektive blænde i det optiske vindue varierer afhængigt af produktet. Dens ydre dimensioner bør sikre, at den effektive blænde-ydre diameter af det optiske vindue ≥ 2 mm, og den ydre diameter af afstandsmålerens antenneprojektionsstørrelse af den effektive blænde af det optiske vindue ≥ 1,5 mm. Det skematiske diagram er vist i figuren nedenfor. På grund af absorptionen af ​​laser af det optiske vindue, anbefales det, at tykkelsen af ​​selve det optiske vindue kontrolleres inden for 2 til 4 mm baseret på dets ydre dimensioner.

Fordi lysvinduet har en høj transmittans, anbefales det, at akseafvigelsen mellem den optiske emissionsakse og lysvinduets normale akse kontrolleres inden for 2°~4°. Det skematiske diagram over placeringen af ​​lysvinduet og de to tønder er vist i nedenstående figur. Samtidig skal luftintervallet mellem lysvinduet og afstandsmåleren være så lille som muligt.
