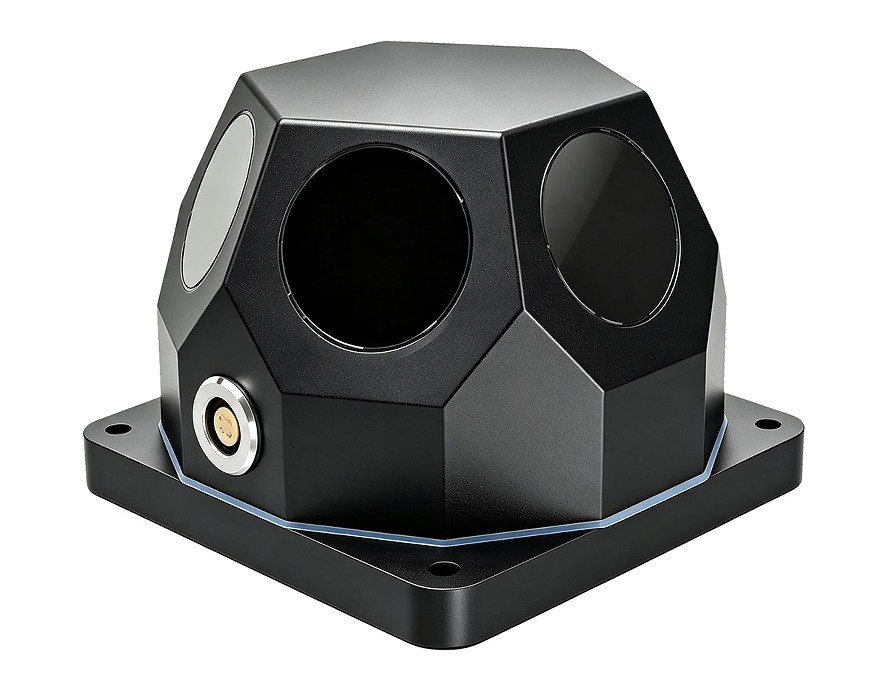

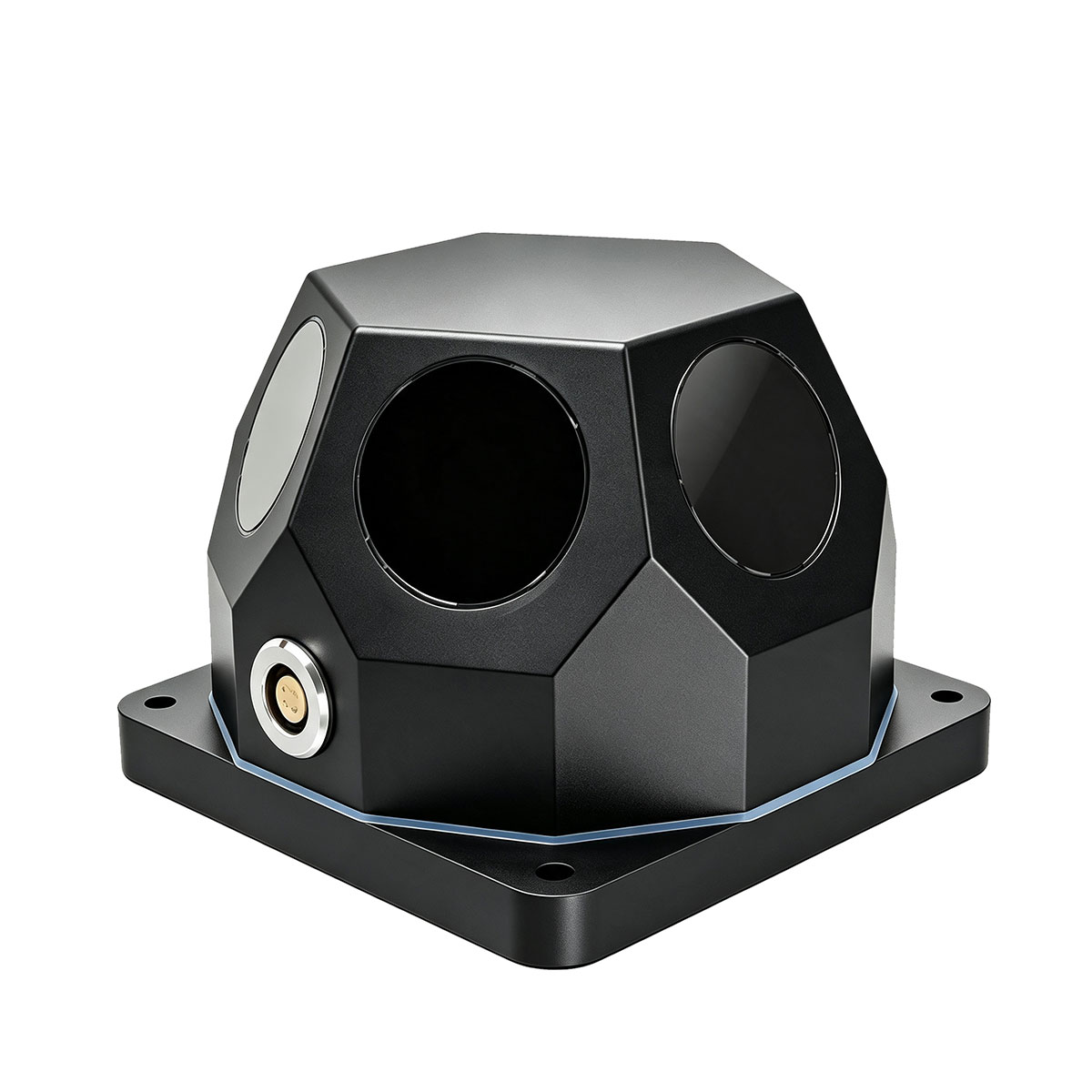

Platformmonteret laseradvarselssystem LWS360D
STA LWS360D laseradvarselssystem er udstyret med seks detekteringsvinduer til 360° rundstrålende detektering. Den registrerer lasertrusler i realtid og udløser hurtige hørbare visuelle alarmer. Med modulopbygget design og høj pålidelighed muliggør den nem implementering og installation til komplekse scenarier, herunder landbaserede, køretøjsmonterede og skibsbårne platforme.
Detektionsbølgelængde: 900-1700nm
Registreringsrækkevidde: ≥5 km
Detektionssynsfelt: 360° (90°X6)
Send forespørgsel
Produkt beskrivelse
STA-LWS360D laseradvarselssystem består af to funktionelle enheder: lasersignalmodtagemodul og akusto-optisk alarmmodul. Udstyret med seks lasersignalmodtagende vinduer realiserer den 360-graders omni-direktionel blind-fri detektion, som i realtid kan opfatte, detektere og identificere indkommende eksterne laserstrålingstrusselsignaler. Efter at have fanget gyldige lasertrusselssignaler, udsender det modtagende modul alarmudløsersignaler med det samme for at aktivere det akusto-optiske alarmmodul.
Med modulær arkitektur har systemet kompakt struktur, høj driftssikkerhed og bekvem installation, idriftsættelse og vedligeholdelse. Monteringspositioner, der er kompatible med køretøjsbårne, skibsbårne og andre platforme, kan arrangeres fleksibelt i henhold til kampmissionskrav for at udføre laserdetektering og trusselsadvarselsopgaver i forskellige komplekse scenarier.
Med modulær arkitektur har systemet kompakt struktur, høj driftssikkerhed og bekvem installation, idriftsættelse og vedligeholdelse. Monteringspositioner, der er kompatible med køretøjsbårne, skibsbårne og andre platforme, kan arrangeres fleksibelt i henhold til kampmissionskrav for at udføre laserdetektering og trusselsadvarselsopgaver i forskellige komplekse scenarier.
Anvendelsesområder for laseradvarselsanordninger
• Opdag fjendens lasertrusler
•Laser Target Designator（LTD）
•Laser afstandsmåler (LRF)
•Køretøjsmonteret (produkter kan tilpasses efter krav)
•Laser Target Designator（LTD）
•Laser afstandsmåler (LRF)
•Køretøjsmonteret (produkter kan tilpasses efter krav)
Vigtigste tekniske parametre
| modul | STA-LWS360D |
| Detektor type | InGaAs |
| Rekognosceringsobjekt | Alle lasertrusler inden for området 900-1700nm |
| Detektionsområde | ≥5 km (jo stærkere laser, jo længere er detektionen og omvendt) |
| Detektionsbølgelængde | 0,9 ~ 1,7 μm (tilpasses efter behov) |
| Detektionsfølsomhed | ≥100 μW/cm² |
| Svartid | <10 ms |
| Detektions synsfelt | 360° (Ingen blinde vinkler) |
| Laserdetektionsvindue | 6 |
| Enkelt vindues detekteringsvinkel | 90° |
| Holdbarhed | IP68 |
| Alarmmetode | Hørbar og visuel alarm |
| Arbejdsspænding | DC 24V |
| Strømforsyningstilstand: | Ekstern DC strømforsyning; |
| Signal interface | Fire core fly stik interface |
| Arbejdstilstand | Udløst advarsel |
| Vægt | ≤350 g |
| Overordnet dimension | 95x95x68mm (kan tilpasses efter behov) |
| Driftstemperatur | 20 ℃~ +55 ℃ (Temperaturen kan forlænges fra -40 ℃ til +55 ℃.) |
| Opbevaringstemperatur | -40℃~ +65℃ |
Bemærk: Laseralarmer med kommunikationsgrænseflader kan tilpasses efter behov.

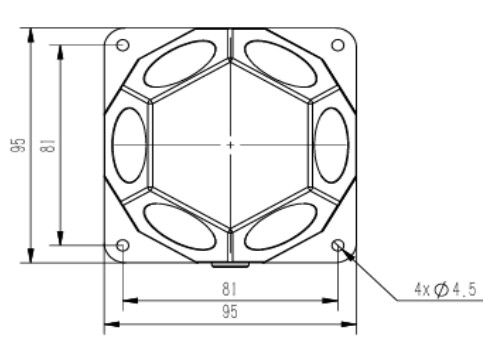

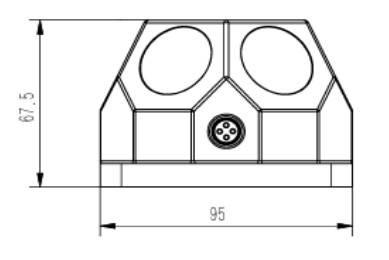

STA LWS360D Laseradvarselssystem LWS Størrelse
Fysisk billede af lyd- og lysalarmmodul (kan tilpasses)
Interface definition
Strømforsyning og alarmsignaludgangsgrænseflade:
Tabel 1 Definition af strømforsyning og alarmsignaludgangsgrænseflade
Tabel 1 Definition af strømforsyning og alarmsignaludgangsgrænseflade
| Stift | Definition | Noter |
| 1 | +24V | 24V strømforsyning |
| 4 | GND | |
| 2 | Alarmsignal+ | Signaludgang |
| 3 | Alarmsignal- |
Strømforsyning og alarmsignal input interface:
Tabel 2 Definition af strømforsyning og alarmsignalindgangsgrænseflade
Tabel 2 Definition af strømforsyning og alarmsignalindgangsgrænseflade
| Stift | Definition | Noter |
| 1 | +24V | 24V strømforsyning |
| 4 | GND | |
| 2 | Alarmsignal+ | Signalindgang |
| 3 | Alarmsignal- |
