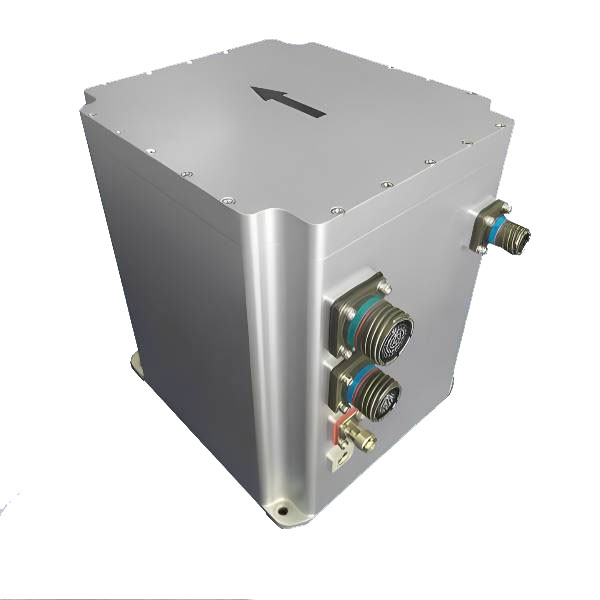

Fiberoptisk gyroskop-strapdown inertial/satellit integreret navigationssystem
JIO-F100S Fiber optic gyroscope-Strapdown Inertial/Satellite Integrated Navigation System is composed of high-precision closed-loop fiber-optic gyroscope, quartz Flexible accelerometer and high-end GNSS receiving board, through multi-sensor fusion and guidance Realization of aerial calculation algorithm, providing high-precision navigation attitude,speed and position information to the outside world information to meet Højpræcisionsmåling og kontrolkrav.
Model:JIO-F100S
Send forespørgsel
Produkt beskrivelse
Jioptics installation af fiberoptisk gyroskop for at give let integrationsfleksibilitet, og vores udviklere værktøjssæt til hurtig prototype, ikke kun opfylder specifikationskravene, giver også højkvalitets ydelse imødekommer efterspørgslen efter slutbrugere.
Vores tjenester
Jioptics er et professionelt og effektivt team. Giv OEM/ODM -tjenester til dig, kontakt os for at tilpasse dit eksklusive fiberoptiske gyroskop
Produktfunktioner
- 0,8NMile/H Navigationskvalitetsnøjagtighed
- Multi-mode valg, køretøjstilstand/flytilstand
- Statisk startjustering 3min / rystende base initial justering 8min
- Fejl selvkontrol
- Rige grænseflader, support RS232, RS422, CAN og andre standardgrænseflader
- Høj pålidelighed
- Multi-mode valg, køretøjstilstand/flytilstand
- Statisk startjustering 3min / rystende base initial justering 8min
- Fejl selvkontrol
- Rige grænseflader, support RS232, RS422, CAN og andre standardgrænseflader
- Høj pålidelighed
Applikationsscenarier
-Intelligent udgravningssystem i minedriftområdet
- Baseline inertial navigation til store UAV'er
- Marine Compass
- Selvkørende pistolorientering
- Køretøjspositionering og orientering
- Mobilmåling med høj præcision
- Høj præcision og stabil platform
- Baseline inertial navigation til store UAV'er
- Marine Compass
- Selvkørende pistolorientering
- Køretøjspositionering og orientering
- Mobilmåling med høj præcision
- Høj præcision og stabil platform
Elektriske egenskaber
- Strømforsyning: 24 ~ 36V DC (typ.)
- Bedømt strøm: 30W (max)
- Bedømt strøm: 30W (max)
Fiberoptisk gyroskop-strapdown inertial/satellit integreret navigationssystem Mekaniske dimensioner
Teknisk parameter:
| Attributter | Parameter | Indeks |
| Position hold | Kilometertæller combo | 0,001D (D er kilometertal) |
| GNSS -kombination | 1,2 m | |
| Ren inerti | 0,8NMile/h | |
| Holdningsnøjagtighed | Oprindelig justering | 0,003 ° |
| Holdning hold (GNSS deaktiveret, ren inerti) |
0,002 °/10min （rms） | |
| Forbigående magt | ≤100W (<3s) | |
| Overskriftsnøjagtighed | Selvsøgende nord | 0,05 ° × ° × til), hvornår man skal betyder breddegrad (RMS) |
| Overskrift (GNSS deaktiveret, ren inerti) |
0,003 °/10min （rms） | |
| Hastighedsnøjagtighed | Hastighed hold (GNSS deaktiveret, ren inerti) |
0,3 m/s/10min （rms） |
| Optisk fiber Gyro |
Måleområde | ± 400 °/s |
| Nul bias stabilitet | ≤0,01 °/h | |
| Kvarts fleksibelt accelerometer | Måleområde | ± 20g |
| Nul bias stabilitet | ≤20 ug (gennemsnit på 10'erne) | |
| Kommunikationsgrænseflade | RS232 | 1 kanal (baudhastighed 9,6 kbps ~ 921,6 kbps, standard 115,2 kbbps Frekvens op til 1000Hz, standard 200Hz) |
|
|
RS422 | 6 kanaler (baudhastighed 9,6 kbps ~ 921,6 kbps, standard 115,2 kbbps Frekvens op til 1000Hz, standard 200Hz) |
| Strukturelle egenskaber | Størrelse | 199 mm × 180 mm × 219,5 mm (L × W × H) |
| Vægt | Et enkelt sæt inertial navigation er ikke mere end 8,0 kg (valgfri til luftfartsanvendelser er ikke mere end 6,5 kg) | |
| Brug miljø | Opbevaringstemperatur | -40 ℃ ~ 65 ℃ |
| Relativ fugtighed | ≤80% |
Eksempel på applikation
