Fiberoptisk gyroskop-mems inertial måleenhed

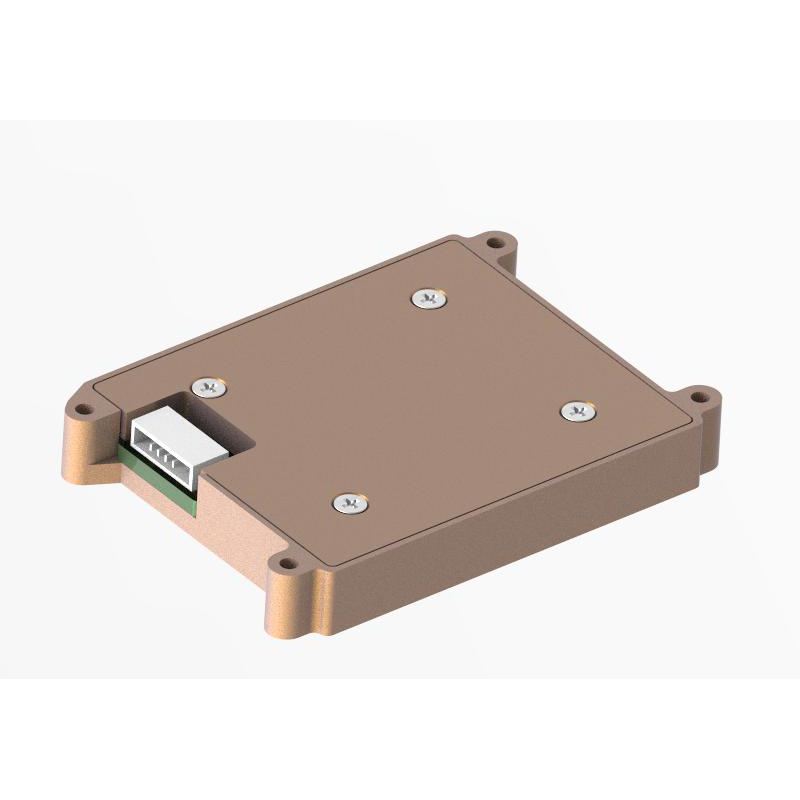

JIO-MC200-IMU fiberoptisk gyroskop-mems inertial måleenhed er en mikro-mekanisk teknologi (MEMS) baseret inertial måleenhed (IMU) med en indbygget højtydende MEMS-gyro- og MEMS-accelerometer, der udsender 3-akset vinkelhastighed og 3-akset acceleration.
Model:JIO-MC200-IMU
Send forespørgsel
Produkt beskrivelse
JIO-MC200-IMU Fiberoptisk gyroskop-mems inertial måleenhed har fremragende seksuel og miljømæssig tilpasningsevne. Gennem matchning af forskellige software kan produkterne bruges i vid udstrækning i guidede ammunition, taktiske og industrielle UAV'er, ubemandede luftfartøjer, søgende, autonom kørsel.
Jioptics installation af fiberoptisk gyroskop for at give let integrationsfleksibilitet, og vores udviklere værktøjssæt til hurtig prototype, ikke kun opfylder specifikationskravene, giver også højkvalitets ydelse imødekommer efterspørgslen efter slutbrugere.
Jioptics installation af fiberoptisk gyroskop for at give let integrationsfleksibilitet, og vores udviklere værktøjssæt til hurtig prototype, ikke kun opfylder specifikationskravene, giver også højkvalitets ydelse imødekommer efterspørgslen efter slutbrugere.
Vores tjenester
Jioptics er et professionelt og effektivt team. Giv OEM/ODM -tjenester til dig, kontakt os for at tilpasse dit eksklusive fiberoptiske gyroskop
Produktfunktioner
1) Tre-akset digitalt gyroskop:
a) ± 450º/s dynamisk måleområde;
b) nul bias stabilitet: 20 °/h (GJB, 10s);
2) Tre-akset digitalt accelerometer:
a) ± 16g dynamisk måleområde;
b) nul bias stabilitet: 0,5 mg (GJB, 10s);
3) Høj pålidelighed: MTBF> 20000h;
4) Fuld temperaturområde (-40 ℃ ~ 70 ℃) for at sikre nøjagtighed: indbygget høje performancetemperaturkalibrering og kompensationsalgoritme;
5) egnet til arbejde under stærke vibrationsbetingelser;
Interface 1 vej uart
a) ± 450º/s dynamisk måleområde;
b) nul bias stabilitet: 20 °/h (GJB, 10s);
2) Tre-akset digitalt accelerometer:
a) ± 16g dynamisk måleområde;
b) nul bias stabilitet: 0,5 mg (GJB, 10s);
3) Høj pålidelighed: MTBF> 20000h;
4) Fuld temperaturområde (-40 ℃ ~ 70 ℃) for at sikre nøjagtighed: indbygget høje performancetemperaturkalibrering og kompensationsalgoritme;
5) egnet til arbejde under stærke vibrationsbetingelser;
Interface 1 vej uart
Anvendelsesfelt
1) guidede ammunition
2) Søger
3) taktiske og industri droner
4) Autopilot
2) Søger
3) taktiske og industri droner
4) Autopilot
Produktmetrics
| Parametre | Testbetingelser | Minimum | Typisk værdi | Maksimal værdi | Enheder | |
| Gyro | Dynamisk måleområde |
|
|
450 |
|
°/s |
| Nul bias stabilitet | 10s gennemsnit (-40 ℃ ~+70 ℃, konstant temperatur) |
|
20 |
|
°/h. | |
| Nul bias | Række af nul bias |
|
+ / - 0,2 |
|
°/s | |
| Nulafvigelse ① over hele temperaturområdet |
|
+ / - 0,1 |
|
°/s | ||
| Gentagelighed for successive starter, Z -aksen |
|
30 |
|
°/h. | ||
| Effekt af lineær acceleration på nul bias |
|
10 |
|
°/h/g | ||
| Vibration ② On Zero Bias Effect, før og efter vibrationsændring2 |
|
10 |
|
°/h/g | ||
| Vibration ② til nul biaseffekt, vibrationer efter vibrationsændring2 |
|
10 |
|
°/h/g | ||
| Skalafaktor | Skalafaktor er ikke-lineær |
|
500 |
|
ppm | |
| Skala faktornøjagtighed |
|
2000 |
|
ppm | ||
| Støjdensitet |
|
|
0.003 |
|
° / Hz / s) | |
| Opløsning |
|
|
3.052 x 10−7 |
|
°/S/LSB | |
| Accelerometer | Dynamisk måleområde |
|
|
16 |
|
g |
| Nul bias stabilitet | 10s gennemsnit (-40 ℃ ~+70 ℃, konstant temperatur) |
|
0.5 |
|
mg | |
| Nul bias | Række af nul bias |
|
5 |
|
mg | |
| Nulafvigelse over fuld temperaturområde |
|
5 |
|
mg | ||
| Successiv start gentagelighed |
|
0.5 |
|
mg | ||
| Skalafaktor | Skalafaktor er ikke-lineær |
|
500 |
|
ppm | |
| Skala faktornøjagtighed |
|
2000 |
|
ppm | ||
| Støjdensitet |
|
|
0.05 |
|
Hz/mg) | |
| Opløsning |
|
|
1.221 x 10−8 |
|
G/LSB | |
| Andre egenskaber | Starttid |
|
|
2 |
|
s |
| Båndbredde |
|
|
200 |
|
Hz | |
| Forsinke |
|
|
10 |
|
MS | |
| Kommunikationsgrænseflade | 1 vej uart | Baud rate |
|
460.8 |
|
KBPS |
| Samplingfrekvens | UART |
|
500 |
|
Hz | |
| Elektriske egenskaber | Spænding |
|
4.8 | 5 | 5.2 | V |
| Strømforbrug |
|
|
1.5 |
|
W | |
| Ripple | P-p |
|
100 |
|
mv | |
| Strukturelle egenskaber | Størrelse |
|
|
58,7 x 42 x 8 |
|
mm |
| Vægt |
|
|
35 |
|
g | |
| Brugsmiljø | Driftstemperatur |
|
- 40 |
|
70 | ℃ |
| Opbevaringstemperatur |
|
- 45 |
|
75 | ℃ | |
| Vibrationer |
|
|
20 til 2000Hz, 6,06 g |
|
|
|
| Påvirkning |
|
|
500g |
|
|
|
| Pålidelighed | MTBF |
|
|
20000 |
|
h |
| Kontinuerlig arbejdstid |
|
|
120 |
|
h | |
| 1①: Beregn nulafvigelsen for hele temperaturvariationsprocessen, temperaturvariation hastighed ≤1 ℃/min, temperaturområde -40 ℃ ~+70 ℃; 2②: Vibrationstilstanden er 6,06 g, 20Hz ~ 2000Hz |
||||||
Elektrisk grænseflade
Connector Type: A1251WR-S-4P;
Stikpunkterne er defineret i følgende tabel:
Stikpunkterne er defineret i følgende tabel:
| Stifter | Definition | Funktioner | Bemærkninger |
| 1 | 5v | DC Power Input |
|
| 2 | GND | til |
|
| 3 | TX LV-TTL | Sending af seriel port | 3.3 v |
| 4 | RX LV-TTL | Seriel port modtagelse | 3.3 v |
Software interface
Baud Rate: 460800bps;
Send frekvens: 500Hz;
Dataformat: Data bit 8, Stop Bit 1, ingen paritetsbit;
Når data overføres, er de lavt og derefter høje.
Kommunikationsprotokollerne er vist i følgende tabel:
Send frekvens: 500Hz;
Dataformat: Data bit 8, Stop Bit 1, ingen paritetsbit;
Når data overføres, er de lavt og derefter høje.
Kommunikationsprotokollerne er vist i følgende tabel:
| byte | Data | Form | Opløsning | Bemærkninger |
| 1 | 0x5a | Uint8 |
|
|
| 2 | 0x5a | Uint8 |
|
|
| 3-6 | Vinkelhastighed x | flyde |
|
|
| 7-10 | Vinkelfrekvens og | flyde |
|
|
| 11-14 | Vinkelhastighed z | flyde |
|
|
| 15 til 18 | Acceleration x | flyde |
|
|
| 19-22 | Acceleration y | flyde |
|
|
| 23-26 | Acceleration z | flyde |
|
|
| 27 til 30 | Reserveret | Uint8 |
|
|
| 31 | Temperatur | US8 | 1 ℃ | Område: -128 til 127 |
| 32 | Og tjek | Uint8 |
|
1-31 bytes tilføjer og tag 8 bit lavere |
Strukturel grænseflade
