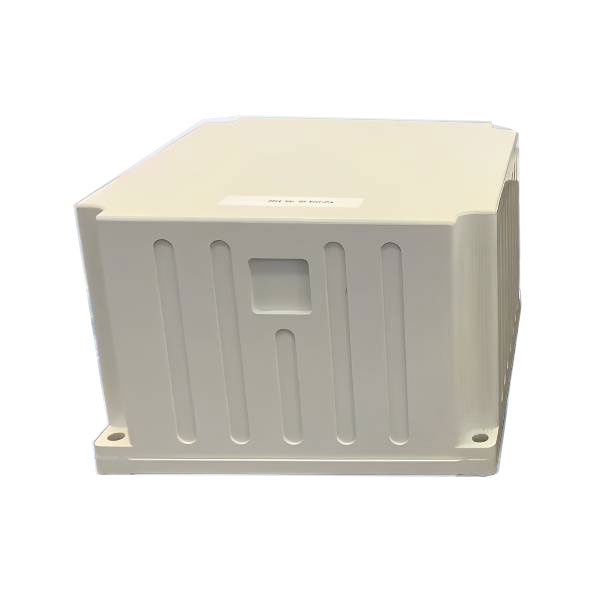

Fiberoptisk gyroskop-accelerometer og GNSS integreret navigationssystem
Det fiberoptiske gyroskop-accelerometer og GNSS-integrerede navigationssystem JIO-D300S er baseret på omkostningseffektivt lukket sløjfe fiberoptisk gyroskop, accelerometer og high-end GNSS, der modtager bestyrelse, gennem multisensor fusion og navigationsopløsningsalgoritmimplementering for at imødekomme behovene for mellemstore og high-pecision, mobile målingssystemer, store uAVs, osv. Overskrift og positionsinformation.
Model:JIO-D300S
Send forespørgsel
Produkt beskrivelse
Det fiberoptiske gyroskop-accelerometer og GNSS-integrerede navigationssystem har en kombineret inertial/satellitnavigationstilstand og en ren inertial tilstand.
De satellitt, der kan modtages af GNSS -modtageren i den inertielle/satellit integrerede navigationstilstand satellitpositioneringsoplysninger til kombineret navigation; Output Inertial Solution Position efter at have mistet signalhastighedsholdningen med meterniveau-positioneringsnøjagtighed på kort tid.
Efter at den rene inerti -tilstand er startet, har den funktionen af nøjagtig holdningsmåling og kan udsende tonehøjde rullende og overskrift, ren inerti kan statisk søge nord.
Jioptics installation af fiberoptisk gyroskop for at give let integrationsfleksibilitet, og vores udviklere værktøjssæt til hurtig prototype, ikke kun opfylder specifikationskravene, giver også højkvalitets ydelse imødekommer efterspørgslen efter slutbrugere.
De satellitt, der kan modtages af GNSS -modtageren i den inertielle/satellit integrerede navigationstilstand satellitpositioneringsoplysninger til kombineret navigation; Output Inertial Solution Position efter at have mistet signalhastighedsholdningen med meterniveau-positioneringsnøjagtighed på kort tid.
Efter at den rene inerti -tilstand er startet, har den funktionen af nøjagtig holdningsmåling og kan udsende tonehøjde rullende og overskrift, ren inerti kan statisk søge nord.
Jioptics installation af fiberoptisk gyroskop for at give let integrationsfleksibilitet, og vores udviklere værktøjssæt til hurtig prototype, ikke kun opfylder specifikationskravene, giver også højkvalitets ydelse imødekommer efterspørgslen efter slutbrugere.
Vores tjenester
Jioptics er et professionelt og effektivt team. Giv OEM/ODM -tjenester til dig, kontakt os for at tilpasse dit eksklusive fiberoptiske gyroskop
Produktfunktioner
- Positionsnøjagtighed op til centimeterniveau
- Holdningsmålingsfejl bedre end 0,01 °
- Driftstemperaturområde: -40 ~ 60 ℃
- Vibrationsmiljø: 20 ~ 2000Hz, 3,03 g
- Rige grænsefladetyper, support RS232, RS422, CAN og andre standardgrænseflader
- Gennemsnitlig tid mellem fiaskoer op til 30000 timer
- Holdningsmålingsfejl bedre end 0,01 °
- Driftstemperaturområde: -40 ~ 60 ℃
- Vibrationsmiljø: 20 ~ 2000Hz, 3,03 g
- Rige grænsefladetyper, support RS232, RS422, CAN og andre standardgrænseflader
- Gennemsnitlig tid mellem fiaskoer op til 30000 timer
Elektriske egenskaber
- Strømforsyning: Bred spændingsindgang 12 ~ 36V
- Bedømt strøm: 24W (max)
- Bedømt strøm: 24W (max)
Mekaniske dimensioner
Tekniske indikatorer
| Parameter | Attributter | Typisk værdi | Enhed |
| Positionsnøjagtighed | Enkelt punkt (RMS) | 1.2 | m |
| RTK （rms） | 2cm+1ppm |
|
|
| Efterbehandling (RMS) | 1 cm+1ppm |
|
|
| Tab af låsenøjagtighed (CEP) | 2nm① |
|
|
| Overskrift (RMS) | Kombineret nøjagtighed | 0,1② | º |
| Efterbehandling | 0.01 | º | |
| Tab af fastholdelsesnøjagtighed | 0,02① | º | |
| Nordsøgende nøjagtighed | 0,2③ | ºSecl | |
| Holdning (RMS) | Kombineret nøjagtighed | 0.01 | º |
| Efterbehandling | 0.006 | º | |
| Tab af fastholdelsesnøjagtighed | 0,02① | º | |
| Horisontal hastighedsnøjagtighed (RMS) |
|
0.05 | m/s |
| Timingnøjagtighed |
|
20 | ns |
| Dataudgangsfrekvens |
|
200④ | Hz |
| Gyro | Rækkevidde | 300 | º / s |
| Nul bias stabilitet | 0,02⑤ | º/h | |
| Skalafaktor | 50 | ppm | |
| Hjørne tilfældig gang | 0.005 | º/√hr | |
| Accelerometer | Rækkevidde | 16 | g |
|
|
Nul bias stabilitet | 50⑤ | μg |
| Skalafaktor | 50 | ppm | |
| Hastighed tilfældig gang | 0.01 | m/s/√hr |
Hastighed tilfældig gang
| Parameter | Attributter | Reference | Enhed |
| Fysisk størrelse | Størrelse | 176,8 × 188,8 × 117 | MM3 |
| Vægt | <5 | kg | |
| Elektriske egenskaber | Bedømt spænding | 12 ~ 36 | V |
| Bedømt magt | 24 (stabil tilstand) | W | |
| Hukommelse | Reserveret |
|
|
| Miljøindikatorer | Driftstemperatur | -40 ~+60 | ℃ |
| Opbevaringstemperatur | -45 ~+70 | ℃ | |
| Tilfældig vibration | 3,03 （20 ~ 2000Hz） | g | |
| MTBF | 30000 | h | |
| Interface -funktioner |
|
PPS, Event, RS232, RS422, CAN (valgfrit) |
|
|
|
Netværksport (reserveret), antenneport, hjulhastighedssensorport |
|
|
| Note: ① Tilpasningen er gyldig, og låsen går tabt i 60 minutter; ②Vehicle -forhold, skal manøvreres; ③Two-position Justering, 15min tilpasning, forskellen mellem de to positioner er større end 90 grader; ④ Enkelt output 200Hz; Gennemsnit på ⑤10'erne. |
|||
