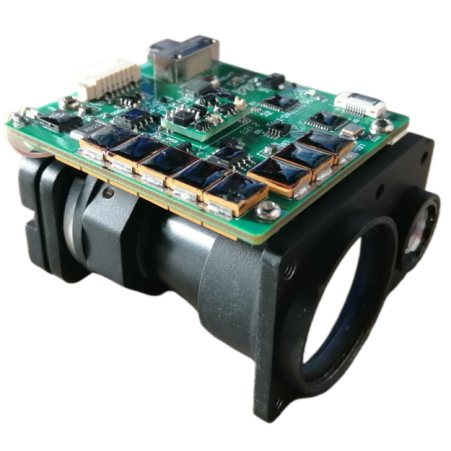

6 km laserafstandsmodul

Punkt	Teknisk parameter
Arbejdsbølgelængde	1,54μm ± 0,02 μm
Range Scoe	30m ~ 6000m
Objekt	Synligheden er ikke mindre end 10 km under klare synsforhold, og den rækkevidde af afstand for køretøjer (2,3 m × 2,3 m mål) er ≥6000 m
Hovedfunktion	Enkelt og kontinuerlige og kontinuerlige
	Tre-mål i området og bag- og bageste målindikation
	Selvtestfunktion (inklusive: nuværende APD-temperatur, højspændingsværdi, intern spænding, værdi af blind zone)
	Standby wake-up-funktion kan realiseres ved at ændre til TTL-interface
Lige nøjagtighed	± 2 m
Kontinuerlig frekvens	0,5Hz-10Hz
Nøjagtighedshastighed	≥98%
Effektiv klar blænde	25 mm
Antal laserimpulser fyret mellem gennemsnitssvigt (MNBF)	≥1 × 106 gange
Spænding	DC5V
Arbejdsstyrkeforbrug	≤2W (@1Hz)
Standby -strømforbrug	≤0,5W
Størrelse	50 mm × 38mm × 75 mm
Vægt	<104g
Kølemetode	Ledningskøling
Arbejdstemperatur	-40 ℃～+65 ℃
Opbevaringstemperatur	-55 ℃～+70 ℃

Jioptics -laserområder, der spænder moduler, er vidt brugt i militære eller civile scener (ubemandede luftfartøjer, fotoelektriske bælg, termisk billedbehandlingsudstyr osv.). I det mest udfordrende miljø spiller høj ydeevne og høj pålidelighed en vigtig rolle. En solid løsning giver dit produkt til at overstige dets grænser.

Elektrisk forbindelsesmodel: J30J; Tilsvarende stik og kabler skal leveres af part B. Den detaljerede definition af den elektriske grænseflade er som følger:

Dataoverførslen mellem afstandsmåleren og værtscomputeren inkluderer følgende indhold:
KONTROLKOMMANDER: inklusive startområder, kontinuerlige, enkeltområder, spene, forespørgselskommandoer osv.
Loopback -data: inklusive afstandsoplysninger, omgivelsestemperatur, rækkeviddefinderstatus osv. Dataudvekslingen mellem afstandsmålemaskinen og værtscomputeren vedtager 422 bus. Den specifikke softwarekommunikationsprotokol er som følger:
Kommunikationsformat: RS422 Kommunikation, Baud Rate 115200bps;
Dataformat: 8-bit data, en startbit, en stop bit, ingen paritetskontrol, dataene består af headerbyte, kommando del, datalængde, parameterdel, check byte;
Kommunikationstilstand: Hovedkontrollen og afstandsmålemaskinen vedtager master-slave kommunikationstilstand, masterkontrol sender kontrolkommandoer til afstandsmålemaskinen, og den afstand, der målermaskine modtager og udfører instruktionerne. I den varierende tilstand sender RangeFinder tilbage dataene og status for afstandsmåleren til den øverste computer i henhold til den intervaller. Kommunikationsformatet og kommandoindholdet er vist i følgende tabel.

Sendingsmeddelelsesformatet er som følger:
