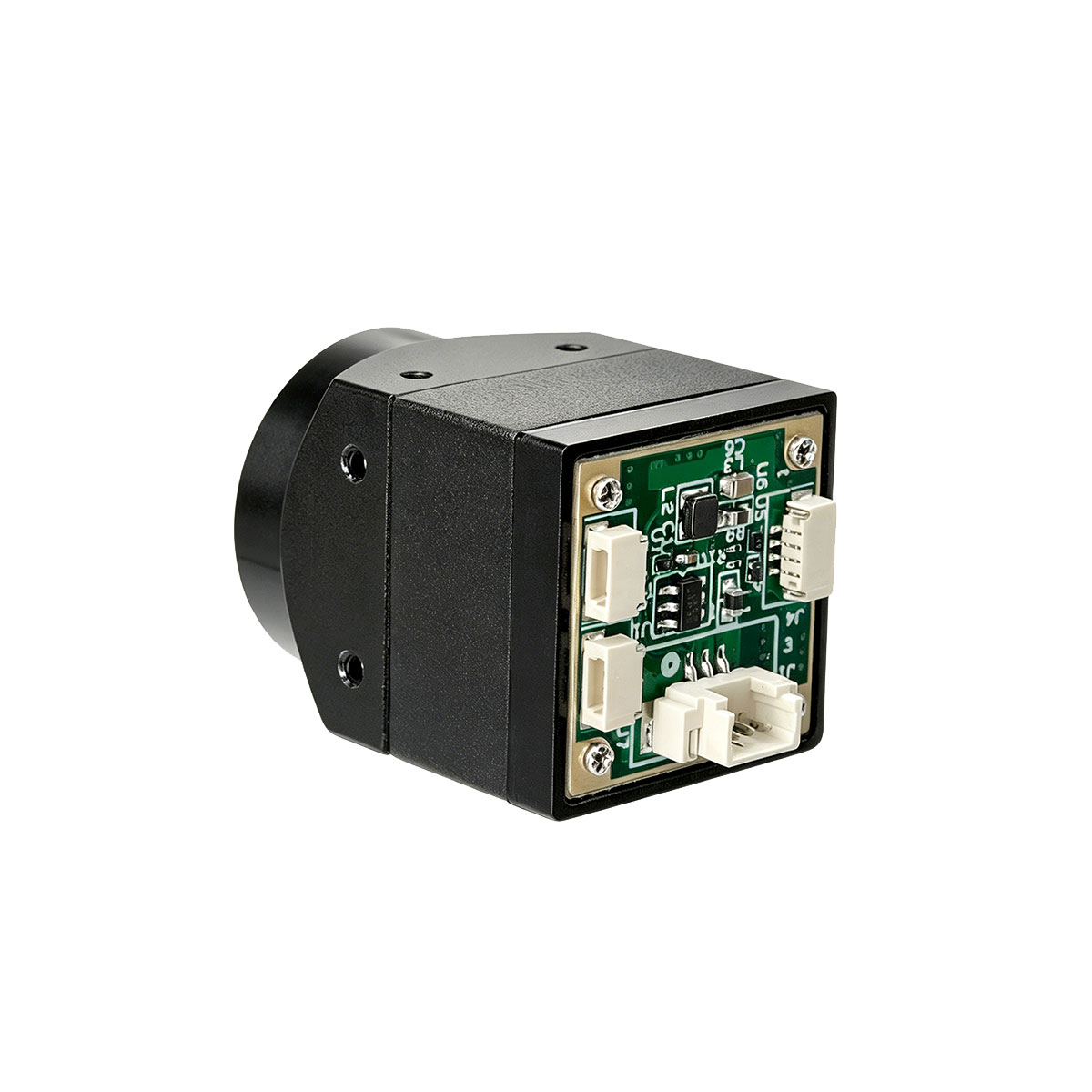

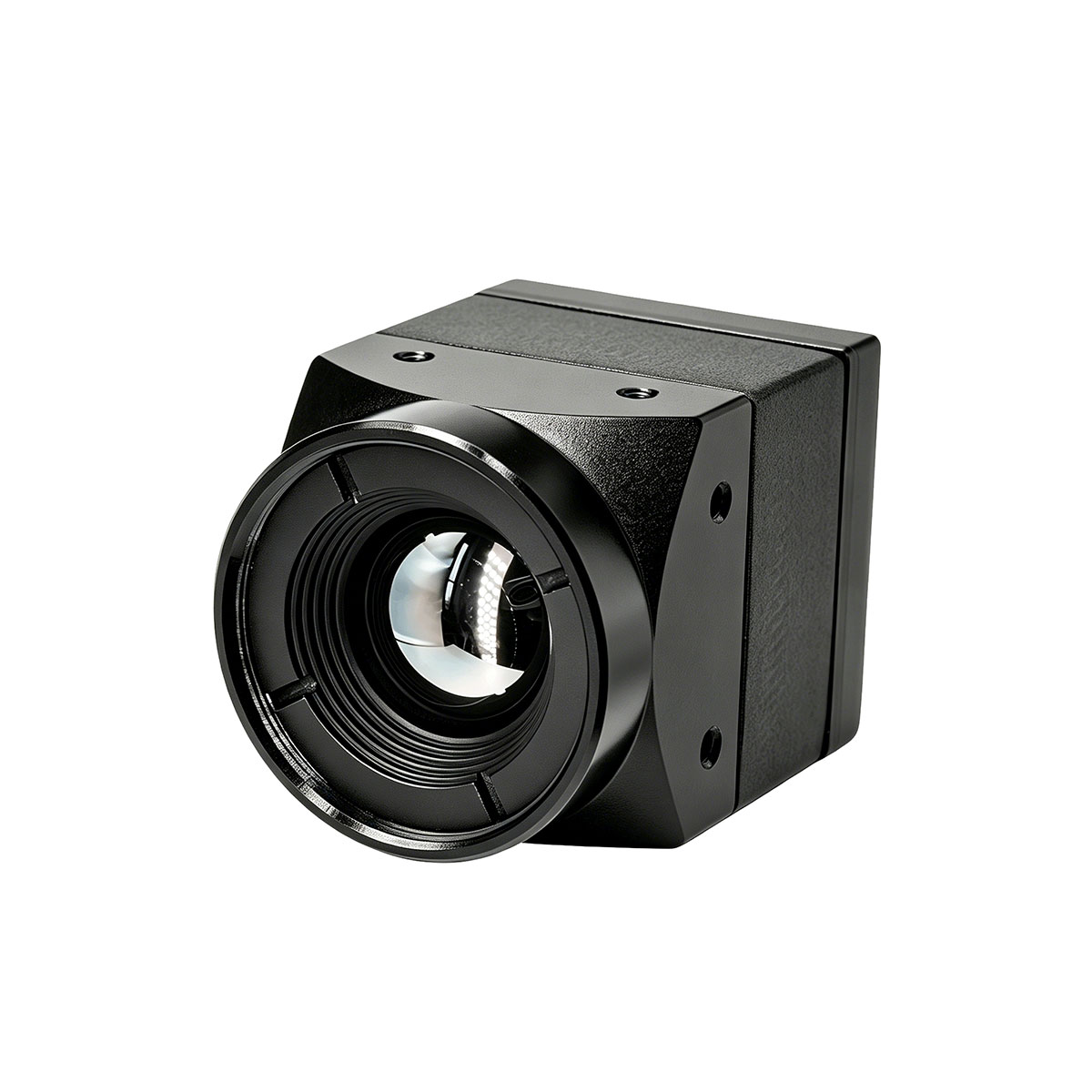

640x512 45mm Lens termisk billedkamera til FPV Drone

STA-IR640-M-serien er et højtydende ukølet infrarødt billeddannelsesmodul, tilgængeligt med flere linsespecifikationer, herunder 4,1 mm, 6,9 mm, 9,1 mm og 13 mm. Udstyret med en 12μm høj-frame-rate WLP-pakket infrarød detektor og egenudviklet 2. generations infrarød ISP-chip, leverer den enestående billedbehandlingsydelse med optimal samlet omkostningseffektivitet.

Send forespørgsel

Produkt beskrivelse

Med kompakt størrelse, lav vægt og lavt strømforbrug opfylder modulet fuldt ud SWaP (Size, Weight, Power) letvægtsapplikationskrav.

Udført med avancerede intelligente billedbehandlingsalgoritmer på tværs af hele serien, sikrer den et jævnt og jitterfrit billedoutput, der præsenterer stabile infrarøde billeder med fine detaljer og distinkte lag. I mellemtiden er den integreret med flere standard digitale grænseflader, der tilbyder stærk kompatibilitet til fleksibel forbindelse med forskellige intelligente behandlingshardwareplatforme.

Produktegenskaber

⚫ Høj billedhastighed
⚫ Standard algoritme uden lukker
⚫ Billedvisning i høj kvalitet
⚫ Højere omkostningsydelse

Applikationsscenarier

UAV-søgning: fotoelektrisk pod.
⚫ Bærbar terminal: udendørs håndholdt, hjelm nattesyn.
⚫ Sikkerhed/brandinspektion: industriel overvågning, perimeterscanning, inspektionsrobotter, brand advarsel, brandhjelme.
⚫ Intelligent integration: assisteret kørsel, smarte husholdningsapparater.

Objektivparametre

Array-format	E.F.L./F#	FocusType	FOV(H×V)	IFOV
640×512	4. 1mmF1.2	Athermaliseret	100°×82°	2,93 mrad
	6,9 mm F1,0		62,9°×50,4°	1,74 mrad
	9. 1mmF1.0		48,1 °×38,4 °	1,32 mrad
	13mmF1.2		33,5°×26,9°	0,92 mrad
	25mmF1.2		17,5°×14°	0,48 mrad
	45mmF1.2		9,7°×7,8°	0,27 mrad

Bemærk: Både objektiv- og kamerainstallationsstrukturen kan tilpasses

Produktspecifikationer

PerformanceIndex	STA-IR640-M
Detektor type	VOxUafkølet IRFPA
Opløsning	640×512
PixelPitch	12μm
FrameRate	50 Hz
SpectralRange	8 ~ 14 μm
NETD	≤40mK@25℃,F#1,0
Billedjustering
Justering af lysstyrke og kontrast	Manuel/Auto
Polaritet	Sort-glødende/hvid-glødende
Farvepaletter	Support(1)
Billedbehandling	Temperaturstyringsalgoritme (w/oTEC)
	DNR
	DDE
	Histogramudligning
ImageMirror	Venstre-højre/Op-ned/ Diagonal
ExternalSync	10~50Hz,stigende-getrigger	Ingen
Strømforsyning(2)
PowerSupplyRange	5~12VDC
Typisk Power Forbrug @25℃	≤0,50W	≤0,40W
Grænseflader (2)
Video	USB
	CVBS
	2-bane MIPI
Serielkommunikationsgrænseflader	UART
Fysiske egenskaber (uden linse og udvidelseskomponent)
Vægt	8g
Størrelse	21mm×21mm
Miljøtilpasning
Drift Temperaturområde	-40℃~+80℃ (-20℃~+60℃for radiometrisk funktion)
Opbevaringstemperaturområde	-45℃~+85℃
Fugtighed	5~95%, ingen kondensering
Vibration(3)	6,06g, randomvibration,allaksial
Chok(3)	80 , 4 ms, bageste savtandbølge, 3-akset 6-retning

Note:
(1) Strømforsyningen og grænsefladespecifikationerne gælder kun for fabriksstandardkonfigurationen og gælder ikke for udvidede komponenter. For detaljerede funktioner for udvidede komponenter henvises til brugermanualen til udvidede komponenter.

(2) Brugerdefinerede udvidede komponenter er tilgængelige efter anmodning. Du kan kontakte os for personlig tilpasning, hvis det er nødvendigt.

Pin-definition:
J1:3-Pin CVBS interface

1	CVBS	Produktion	CVBS videosignal
2	GND	MAGT	Jordet
3	+5-12V	MAGT	Magt

J4:4-pin USB-interface

1	+5V
2	USBDM
3	USBDP
4	GND

USB-videooutputformat (3-format valgfrit):

1. UVC
2. Videokomprimeringsstandarder H.264, H.264H
3. Videokomprimeringsstandard MJPEG, med justerbar bithastighed fra 40 til 16384 kbps; bithastigheden kan justeres og tilpasses

J7,3PIN

1	UART1_TX
2	UART1_RX
3	GND

J8,3PIN

1	UART0_TX
2	UART0_RX
3	GND

26-pin stik type nr: DF56C-26S-0,3 V(51)

Stift	Definition	Funktion	Note
1 , 2 , 3 , 4 , 18 , 19 , 20 , 21 , 22 , 23 , 24 , 25 , 26	NC
5 , 7 , 9 , 11 , 13	VDD	strømindgang	5--12V
16	RXD	uart rxd	3,3v
14	TXD	uart txd	3,3v
6	MIPI_DP0
8	MIPI_DN0
10	MIPI_DP1
12	MIPI_DN1
15	MIPI_CKP
17	MIPI_CKN
