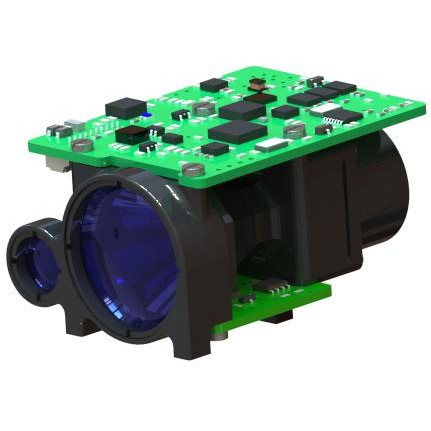

5 km rækkevidde Finder -modul

Maksimalt måleområde: 5000 m (2,3x2,3 m bil) 8000 m (bygning)
Rangerede nøjagtighed ± 1 m
Målnøjagtighed ≥ 98%
Vægt ≤85g

1. Integreret design af hele maskinstrukturen, påvirkningsmodstand, vibrationsmodstand, høj pålidelighed, stærk miljøtilpasningsevne, STA-D0508X kredsløb under-warehouse-design, effektisoleringsdesign, stærk elektromagnetisk kompatibilitet, egnet til håndholdte mobile enheder, UVA-pods og anden optoelektronisk integration;
2. ved hjælp af et lille synsfelt, ikke-termisk modtagende optisk designteknologi, med god optisk støjundertrykkelsesevne, ydelse med tæt rækkevidde og høj og lav temperatur optisk ydelse;
3.. Den interne grænseflade af kredsløbet vedtager svejsningstråd direkte forbindelsesproces, som er fast og pålidelig, som kan undgå kortslutning eller dårlig kontakt forårsaget af stikkets løsning, oxidation og vanddamp og forbedre produktets pålidelighed og levetid.

Kravene til elektriske interface er som følger:
Strømforsyningsspænding: 12V (10V ~ 14V);
Arbejdseffektforbrug: ≤ 4W;
Standby -strømforbrug: ≤ 1,8W.
Den øverste computerenden er tværbundet med afstandsmåleren gennem en 10pin-stik med en afstand på 1,25 mm. Pin -definitionen af strømforsyning og kommunikationsport vises i følgende tabel, og placeringen af stift 1 af stikket er vist i følgende figur.

Stikforbindelse 1 pin position
