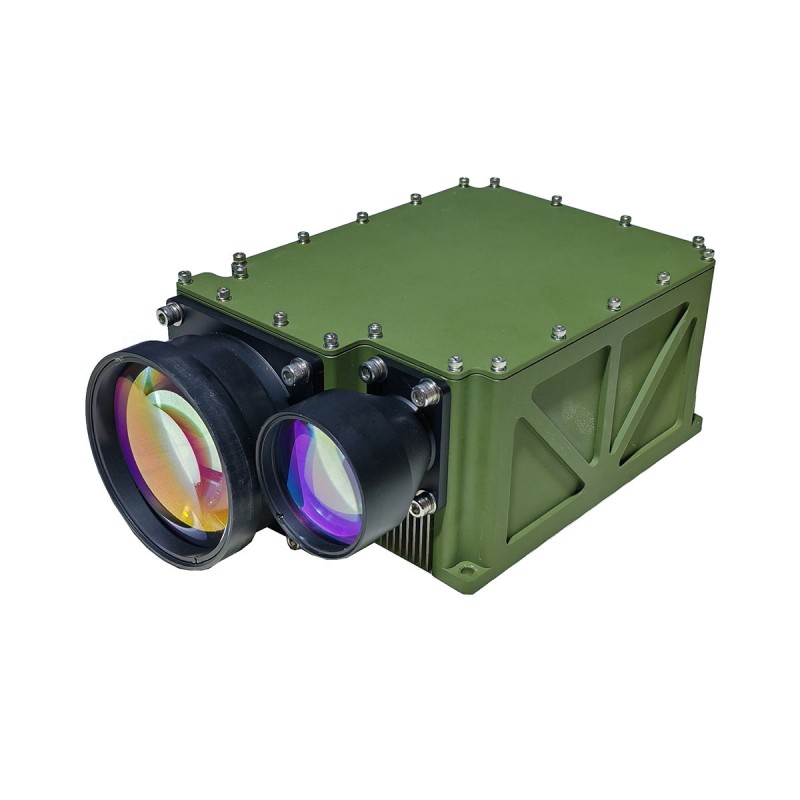

5 km Laser Rangefinder -modul til anti -drone stemmel
STA-WR5000X er et dedikeret laserområde modul til måling af UAV-mål. Det er udviklet baseret på en 1064nm YAG-laser med en stor divergensvinkel på op til 1 mrad og laserstråle af høj kvalitet. Det kan let låse sig fast på et UAV -mål med et reflektionsområde på 0,1 m² i en afstand af 5 km og måle et UAV -mål med et reflektionsområde på 2㎡ op til 10 km væk.
Send forespørgsel
Produkt beskrivelse
a) i stand til selvkontrol af informationssvarsfunktion;
b) i stand til fejlplacering og feedback om fejltilstand;
c) i stand til seriel kommunikation.
b) i stand til fejlplacering og feedback om fejltilstand;
c) i stand til seriel kommunikation.
Produktparametre
| Model | STA-WR5000X | Noter |
| Bølgelængde | 1064nm |
|
| Divergensvinkel | 1 ± 0,1mard |
|
| Max Range | ≥5000 m | Reflekterende område 0,1 m² uav |
| ≥10000m | Reflekterende område 2 m² uav | |
| Mini i området | ≤200m |
|
| Nøjagtighed | ± 2 m |
|
| I området frekvens | 1. 5, 10, 20Hz justerbar |
|
| Interface | RS422 | Tilpasses |
| Forsyningsspænding | 24V | Tilpasses |
| Ikke-parallelisme mellem optisk akse og monteringsreferenceplan | ≤2mrad |
|
| Strømforbrug | Spidsværdi ≤ 150W, gennemsnit ≤ 100w; |
|
| Betjeningstemperatur | -40 ℃～+60 ℃ |
|
| Opbevaringstemperatur | -50 ℃～+70 ℃ |
|
| Størrelse | ≤216 × 125 × 84 mm |
|
| Vægt | ≤ 2 kg |
|
Note:
1. Landingsområde Beskrivelse: Området ændres under forskellige testbetingelser og testmål, hvis du registrerer specielle mål, skal du kontakte salgssiden for at bekræfte;
2.Minimumsområde: 30m-100 m svingninger, det anbefales til 50 m efter normal brug; På grund af, at laserenergien er stor, kan brug af tæt rækkevidde forbrænde detektorchippen, så ved fejlfinding, skal du medbringe et godt spejlafdækning for at forhindre, at detektorchippen brændes.
1. Landingsområde Beskrivelse: Området ændres under forskellige testbetingelser og testmål, hvis du registrerer specielle mål, skal du kontakte salgssiden for at bekræfte;
2.Minimumsområde: 30m-100 m svingninger, det anbefales til 50 m efter normal brug; På grund af, at laserenergien er stor, kan brug af tæt rækkevidde forbrænde detektorchippen, så ved fejlfinding, skal du medbringe et godt spejlafdækning for at forhindre, at detektorchippen brændes.
Bemærk: Synlighed ≥ 20 km, fugtighed ≤ 80%, UAV -målreflektivitet 0,3.
Elektrisk grænseflade
| Stift | Definere | Noter |
| 1 | VCC | +24V anodal |
| 2 | ||
| 3 | ||
| 4 | ||
| 5 | GND | Negativ strømforsyningstang |
| 6 | ||
| 7 | ||
| 8 | ||
| 9 | T+ | RS422 |
| 10 | R- | |
| 11 | T- | |
| 12 | R+ | |
| 13 | Kommunikation GND | |
| 14 | Syn+ | RS422 Differential ekstern timing -system, bredde> 10us. |
| 15 | Syn- |
