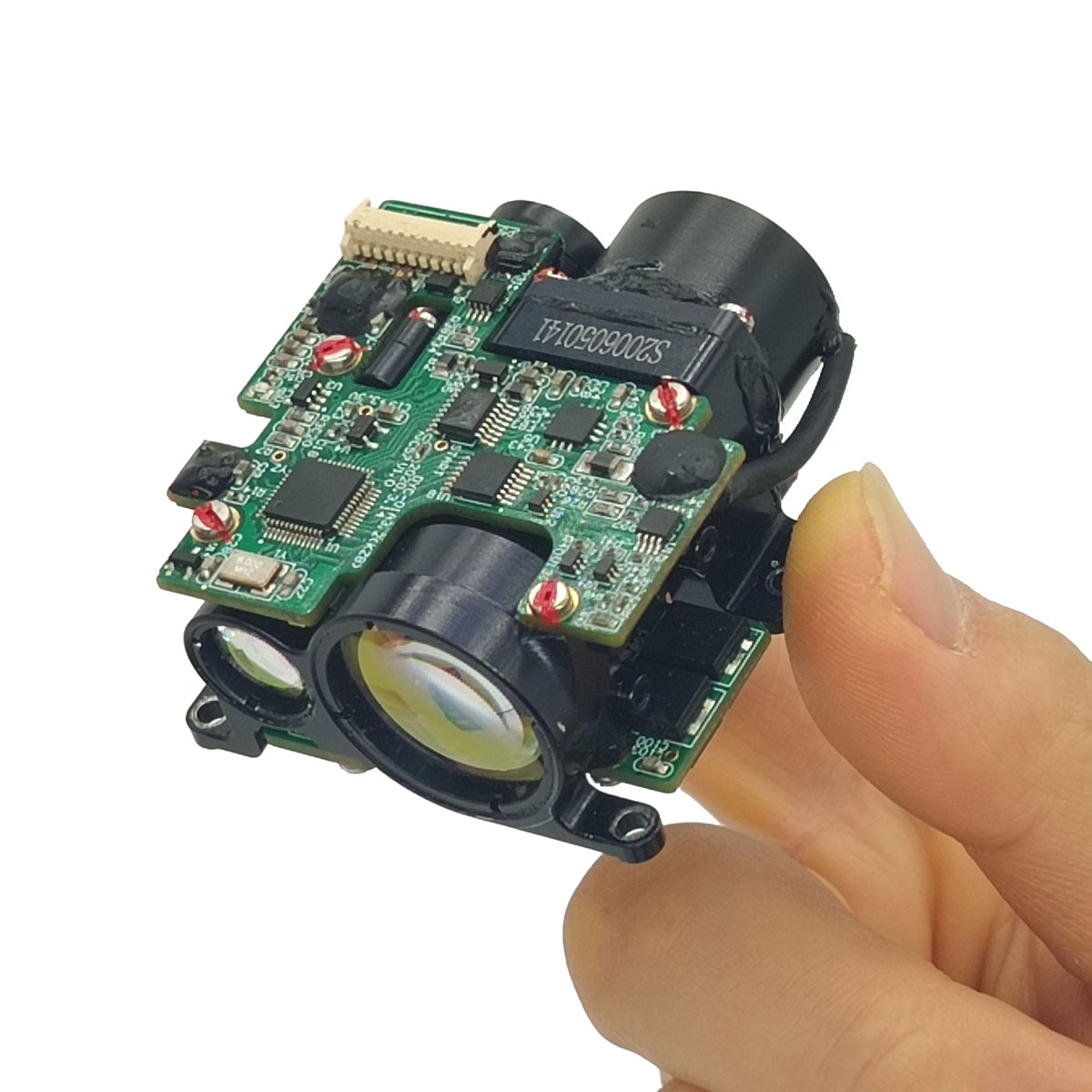

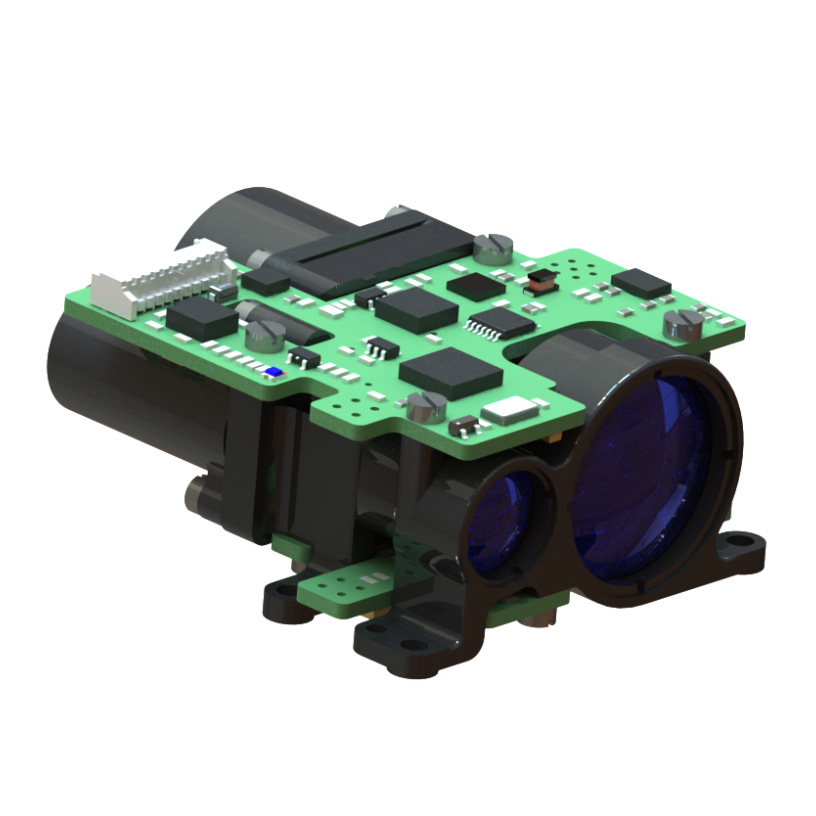

4 km Range Finder -modul

Maksimalt måleområde: 4000m (2,3x2,3 m køretøj) 7000 m (hvid væg)
Lige nøjagtighed ± 1 m
Målnøjagtighed ≥ 98%
Vægt ≤ 75 g

1. Integreret konfigurationsdesign og frontend ansigt multi-punkts tætningsinstallation, stærk anti-imbalanceevne, høj holdbarhed, lang arbejdsliv, øjensikkerhed;
2. ved hjælp af ikke-termisk modtagende optisk designteknologi med god optisk støjundertrykkelsesevne, nær afstand i området og høj og lav temperatur optisk ydelse;
3.. Den interne grænseflade af kredsløbet vedtager svejsningstråd direkte forbindelsesproces, som er fast og pålidelig, som kan undgå kortslutning eller dårlig kontakt forårsaget af stikkets løsning, oxidation og vanddamp og forbedre produktets pålidelighed og levetid.

Kravene til elektriske interface er som følger:
Strømforsyningsspænding: 10V ~ 14V;
Gennemsnitlig strømforbrug: ≤ 3W;
Standby -strømforbrug: ≤ 1w;
Den øverste computerenden er tværbundet med afstandsmåleren gennem en 10pin-stik med en afstand på 1,25 mm. Pin -definitionen af strømforsynings- og kommunikationsporten i afstandsmåden er vist i følgende tabel (modtagelse og afsendelse er i forhold til afstandsmåleren), og placeringen af stift 1 på stikket er vist i følgende figur.

Position af stift 1 af stikket
