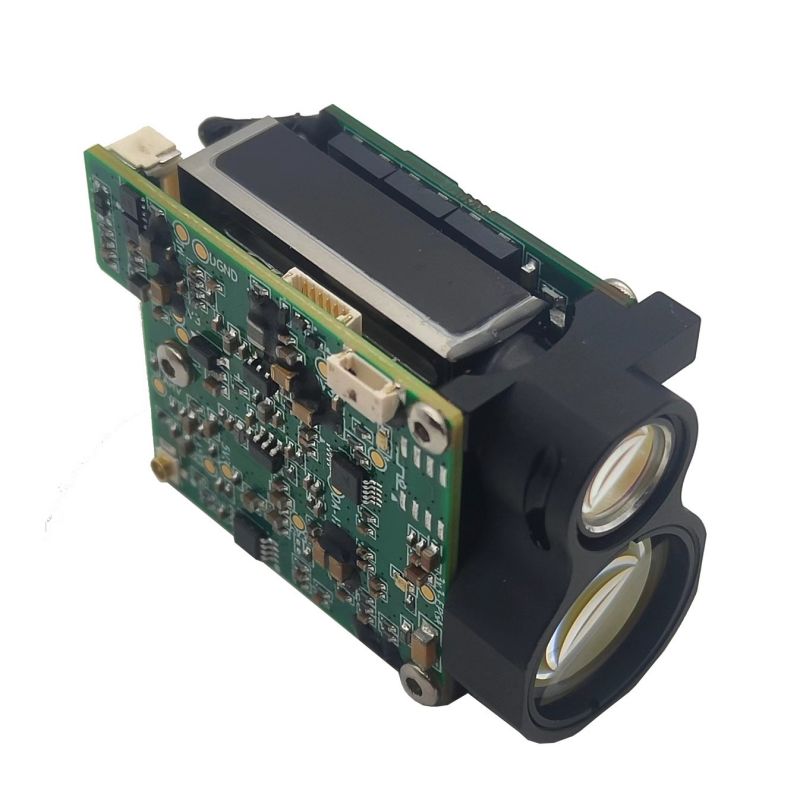

3 km RangeFinder -modul

Dette 3 km RangeFinder -modul bruger 1535nm erbiumglaslaser som lyskilde med egenskaberne ved lille volumen, høj integration, let vægt, måling af afstand, stærk tågepiercingevne osv.

Send forespørgsel

Produkt beskrivelse

Som den professionelle producent vil vi gerne give dig 3 km RangeFinder -modul. Og vi vil tilbyde dig eftersalgsservice og rettidig levering.

Performance -parameter

Antal	Projektnavn	Performance Index
1	Human Eye Safety Level	Klasse1/1m
2	laserbølgelængde	1535 ± 5nm
3	Laserdivergensvinkel	0,6 Mrad
4	Modtage kaliber	Φ16,5 mm
5	Modtag synsvinkler	~ 4,9 MRAD / 0,3 °
6	Maksimal rækkevidde	Typisk mål	7000m
	Måling af rækkevidde (30% reflektivitet, 8 km synlighed)	bygning	≥4000 m ；
		Køretøj (2,3 × 2,3 m)	≥3000 m ；
		Person (1,7 × 0,5 m)	≥2000 m ；
		UV (0,3 × 0,2 m) 1	≥1000 m ；
7	Minimumsområdet	20m
8	lige nøjagtighed	± 1 m
9	målefrekvens	1 ~ 10Hz
10	Rangeopløsning	≤20m
11	Vinkelopløsning	≤1mil
12	Nøjagtighedshastighed	≥98%
13	Falsk alarmhastighed	≤1%
14	Detektion af flere mål	3 (maksimalt antal)
15	Data -interface	UART （TTL_3.3V）
16	servicespænding	DC 4.5 ~ 16 in
17	Standby -strømforbrug	≤1mw
18	Gennemsnitligt strømforbrug	≤2,5W@10Hz
19	Peak strømforbrug	≤7w@12v
20	vægt	32 ± 1G
21	Dimensioner (LWH)	48 × 30,5 × 21 mm
22	Arbejdstemperatur	-40 ~ +70 ℃
23	Opbevaringstemperatur	-55 ~ +75 ℃
24	Lash	1600 g ， 1ms
25	vibrere	5 ~ 50 ~ 5Hz, 1 x frekvensområde / min, 2,5 g
26	Temperaturhaner	+70 ℃、 -50 ℃
27	pålidelighed	MTBF≥1500h
28	fungere	Første og sidste mål / multiple mål i området / afstandskort / ekstern strømstyring / laserkumulativt nummer
29	Responstid	≤950ms ；

5 Brugergrænseflade

5.1 Elektrisk grænseflade
Brugerelektrisk grænseflade: UART (TTL_3.3V)
Connector Model: Changjiang Connector: A1257WR-S-6P, den specifikke definition er vist i følgende tabel:

stift	definition	forklare
1	Strømmen er	Strømforsyning, 4,5 ~ 16V
2	Kraft negativt	Strømforsyning, jord
3	Power_on	Modulafbryder, TTL_3.3V niveau; Modul åben (> 2,7V) og modul lukket (<0,3V);
4	UART_TX	Seriel port sender, TTL_3.3V niveau
5	UART_RX	Seriel port, der modtager ende, med et TTL_3.3V -niveau
6	GND	Snor
