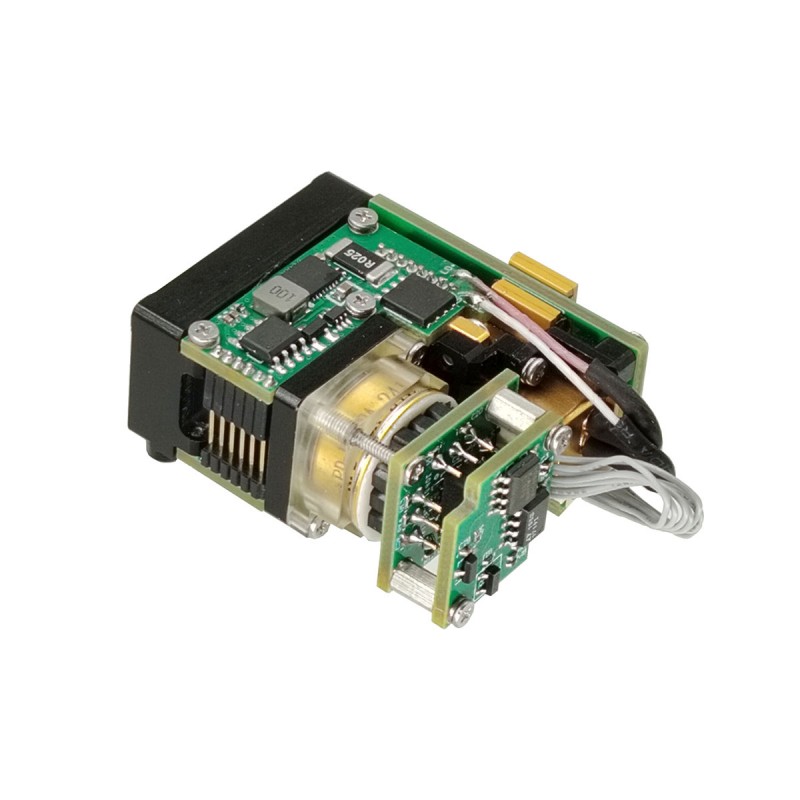

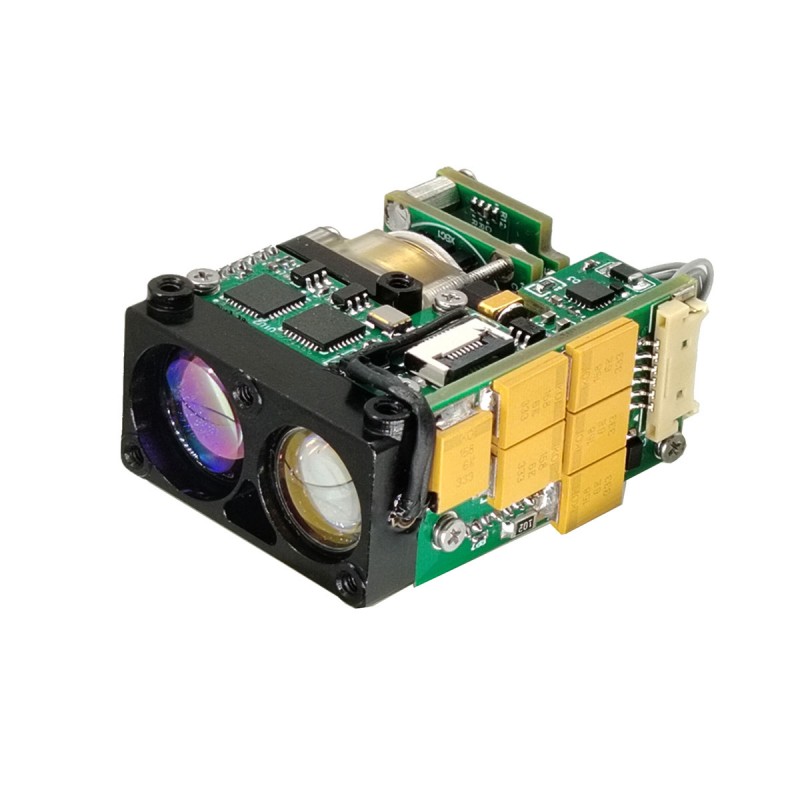

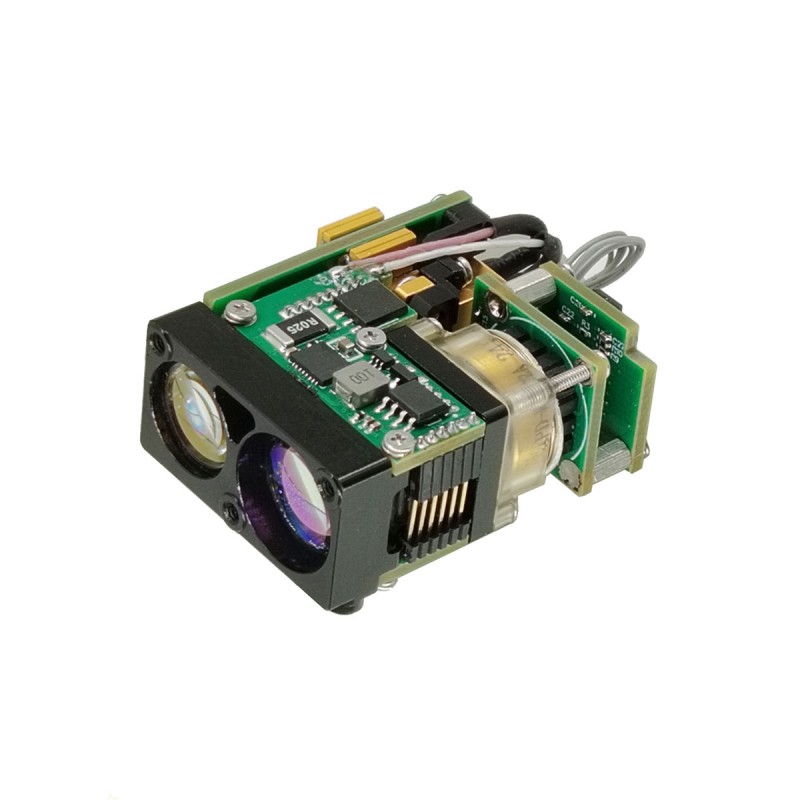

3 km øjensikre laserområdefindermodul
STA-B30X er et humant øjen-sikker laserafstandsmålingsmodul, som kan detektere målafstanden og transmittere den målte afstand til den øverste computer gennem seriel kommunikation. Synlighed ≥ 12 km, målreflektivitet ≥ 0,3, fugtighed ≤ 80%, køretøjet (2,3 m × 2,3 m målet) i området ≥ 3 km.
Send forespørgsel
Produkt beskrivelse
Hovedfunktioner
(1) enkeltområder og kontinuerlige områder;
(2) reagere på laserområder, der spænder, og kan stoppe med at komme til enhver tid i henhold til stopkommandoen;
(3) Outputafstandsdata og statusoplysninger en gang pr. Puls under afstandsmåling;
(4) det kan rapportere det kumulative antal transmitterede laserimpulser (intet tab af strøm ned);
(5) Valg af afstand, indikering af for- og bageste mål;
(6) Selvtestfunktion.
(2) reagere på laserområder, der spænder, og kan stoppe med at komme til enhver tid i henhold til stopkommandoen;
(3) Outputafstandsdata og statusoplysninger en gang pr. Puls under afstandsmåling;
(4) det kan rapportere det kumulative antal transmitterede laserimpulser (intet tab af strøm ned);
(5) Valg af afstand, indikering af for- og bageste mål;
(6) Selvtestfunktion.
Produktpræstationsindeks
| Punkt | Teknisk parameter | Instruktion |
| Model | STA-B30X | |
| Arbejdsbølgelængde | 1535 ± 5nm | |
| Øjensikkerhed | Klasse 1 (IEC 60825-1) | |
| Modtagelse af blænde | Φ13mm | |
| Emission blænde | Φ13mm | |
| Ranging af kapacitet | 15-5000m | |
| I området | ≥5000 m | Store bygningsmål, refleksionsevne: 0,6, observatørens synlighed 20 km |
| ≥3000 m | NATO -mål | |
| ≥2000 m | Menneskeligt mål | |
| ≥600 m | UAV -mål | |
| Mini rækkevidde | 15m |
|
| Detektion af flere mål | Op til 3 mål |
|
| Lige nøjagtighed | ± 1 m | 3d |
| I området frekvens | 1 ~ 10Hz justerbar |
|
| Nøjagtighedshastighed | ≥98% |
|
| Falsk alarmhastighed | 1% |
|
| Divergensvinkel | ≤0,6 mrad |
|
| Kommunikationsgrænseflade | TTL | Rs422/Rs232 -interface kan tilpasses |
| Spænding | DC5 ~ 16V |
|
| Strømforbrug | ≤1,2w (@1Hz) | Arbejdskraft |
| ≤5w | Peak Power | |
| Laser optisk akse stabilitet | ≤0,05Mrad |
|
| Parallel fejl | ≤0,3 mrad | Parallelismefejl ved optisk akse til monteringsreference |
| Mekanisk chok | 75 g, 1ms |
|
| Arbejdstemperatur | -40 ℃～+70 ℃ |
|
| Opbevaringstemperatur | -55 ℃～+75 ℃ |
|
| Pålidelighed | MTBF ≥ 1500h |
|
| Størrelse | ≤43 × 31 × 16mm |
|
| Vægt | ≤44g |
|
| Hovedfunktion | Første og sidste mål i området, multi-mål i området, afstandsselektivitet | |
Bemærkninger:
1) NATO -målstørrelse 2,3 m × 2,3 m; Human målstørrelse 0,5 m × 1,7 m; UAV -målstørrelse 0,2 m × 0,3
m; Reflektivitet 30%, fugtighed≤80%, observatørens synlighed ≥ 12 km

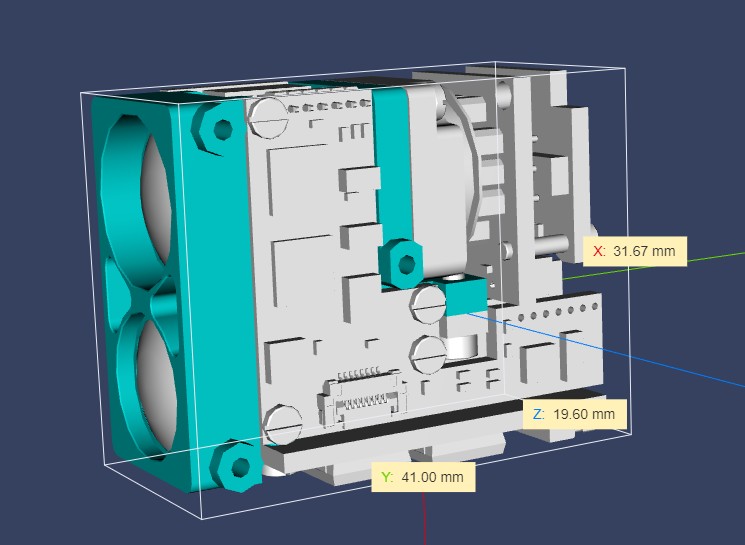

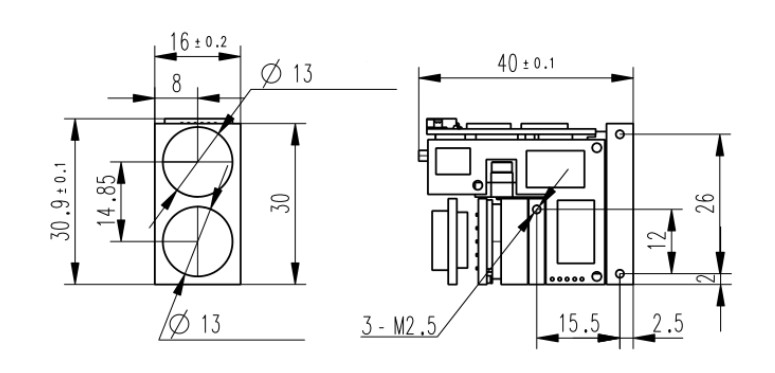

Strukturinstallationsgrænseflade
Krav til elektriske interface
Kommunikationsgrænseflade: UART (TTL_3.3 V), 115200 bps, 1 Start Bit, 8 Data Bits, 1 Stop No, No Parity Bit;
Tabel 1 kerne definition
| Stift | Definition | Linjefarve | Noter |
| 1 | Strømforsyning + | Rød | 4.5-16V |
| 2 | Strømforsyning - | Sort | GND |
| 3 | Power_on | Hvid | Strøm på kontrol TTL_3.3V niveau, modul på (> 2,7V), modul off (<0,3V) |
| 4 | UART_TX | Gul | Serielport afsender |
| 5 | UART_RX | Grøn | Seriel portmodtager |
| 6 | GND | Sort | Seriel port jord |
OEM/ODM -områder og brugerdefinerede løsninger
B0815X er designet til systemintegratorer på udkig efter en praktisk, kraftfuld og kompakt laseropløsning. Det giver pålidelig ydelse i en lang række applikationer.
Det er meget lille, ultra-lys, har lavt strømforbrug og kan måles over en lang afstand. Det er velegnet til håndholdte enheder (termisk billeddannelse), våbenmonteringsprogrammer, bærbare systemer og letvægtssensor suiter og ubemandede luftfartøjer eller UGV'er.
Det er meget lille, ultra-lys, har lavt strømforbrug og kan måles over en lang afstand. Det er velegnet til håndholdte enheder (termisk billeddannelse), våbenmonteringsprogrammer, bærbare systemer og letvægtssensor suiter og ubemandede luftfartøjer eller UGV'er.
