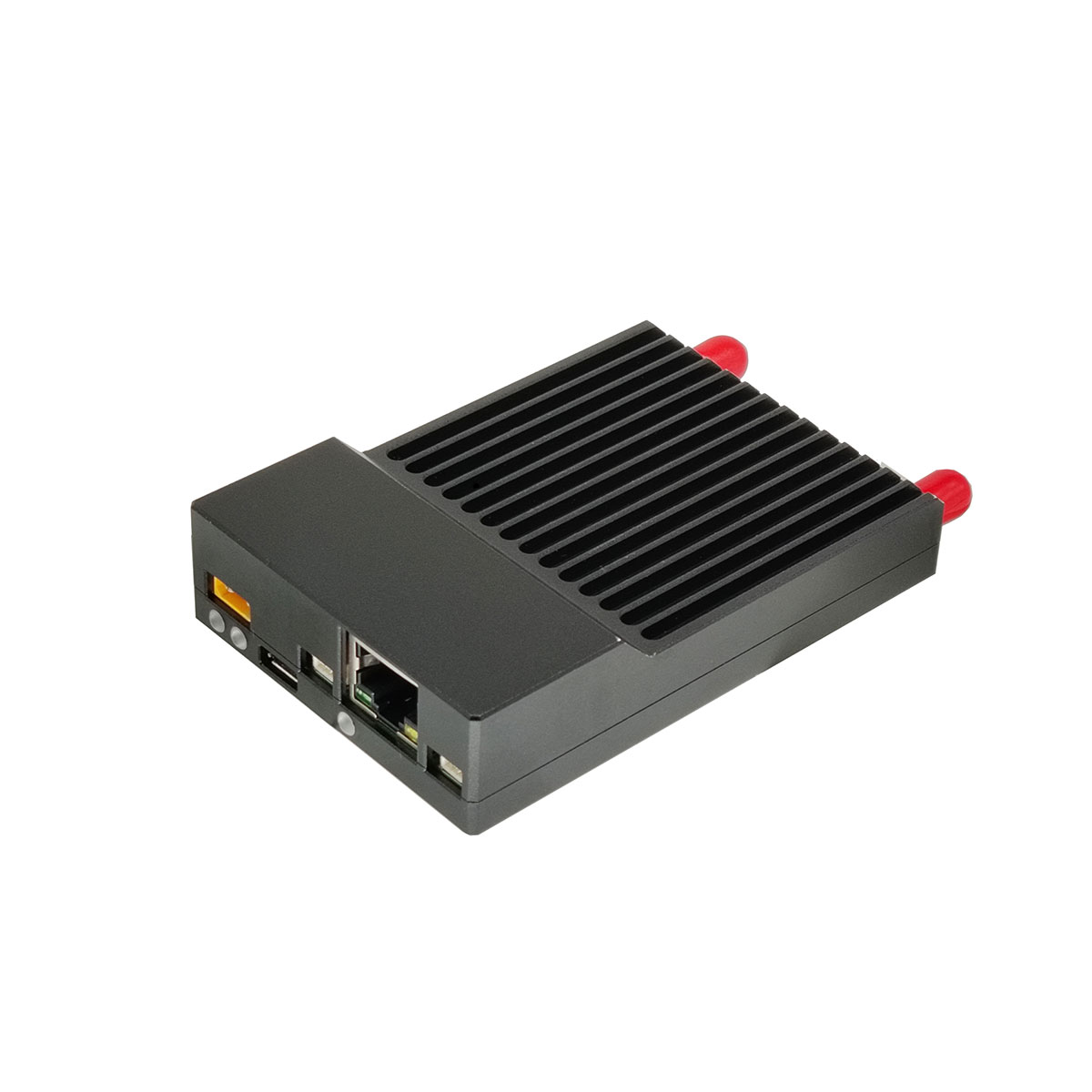

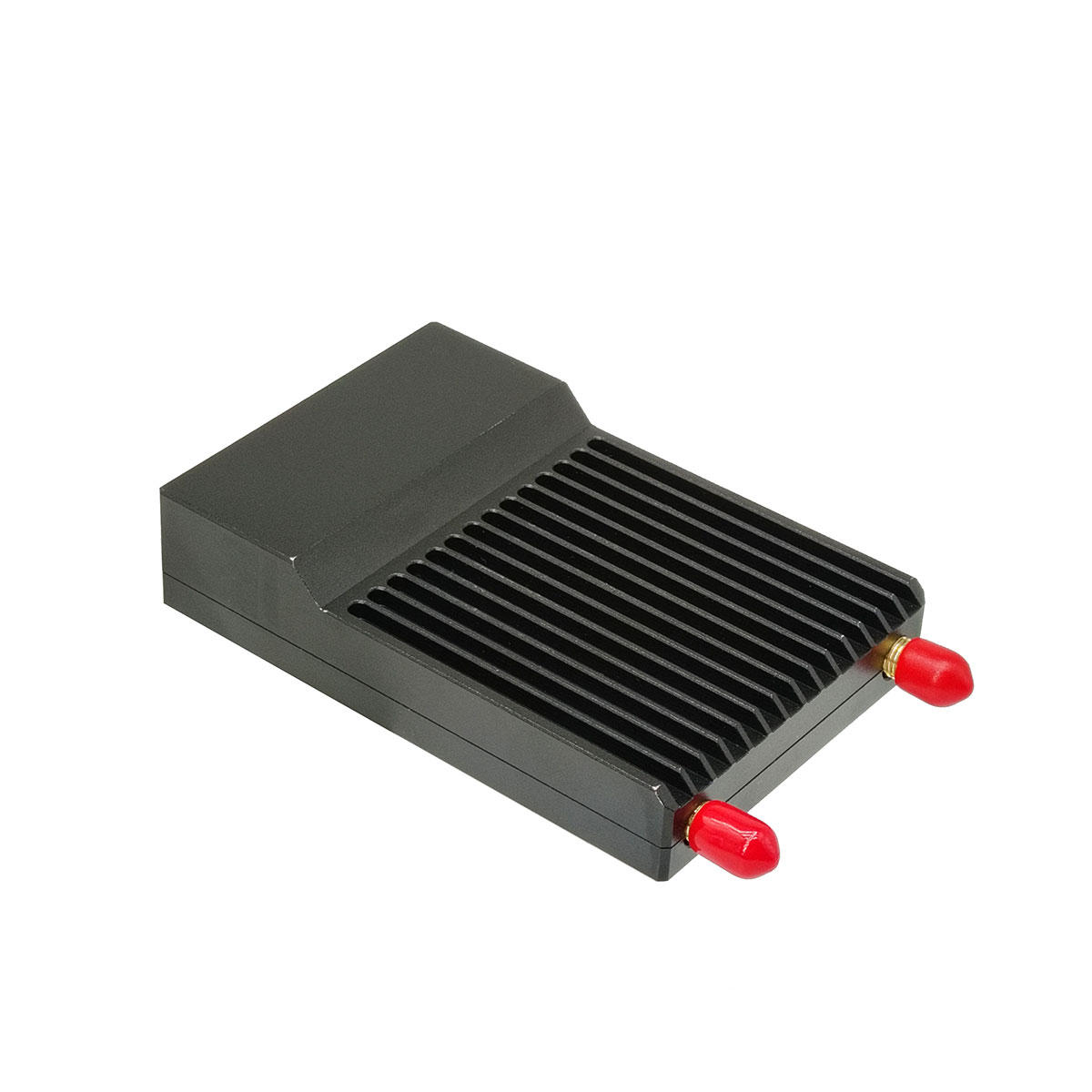

20 km Drone video transmission link mesh netværk
T-Series-produktet er et digitalt bredbåndstransmissionssystem, der er optimeret til ubemandede udstyrsapplikationer. Dette system inkorporerer teknologier såsom MIMO-antennediversitet, COFDM-modulation, TDD og fremadrettet fejlkorrektion. Den har høj transmissionssikkerhed, lav latency og understøtter forskellige netværkstilstande, herunder stjerne-, kæde- og mesh-netværk. Den kan opfylde kravene til højhastighedsdata- og videotransmission på tværs af forskellige komplekse scenarier og miljøer med varierende afstand.
Send forespørgsel
Produkt beskrivelse
Anvendelse
Det er særdeles velegnet til applikationer inden for områder som forebyggelse af skovbrande, jernbanetransport, UAV-rekognoscering, sværm-UAV-dataforbindelser, nødredning, elledningsinspektion, olierørledningspatruljering, grænsesikkerhed og antismugling, ubemandede systemer, havbedrift, mobil sikkerhed og militær rekognoscering.
Tilbehør og parametre
| Transmissionsforbindelse | |
| Model | STA-T20M |
| Størrelse | 92×62×20,5（mm） |
| Vægt | 106 ± 1 g |
| Netværk | Støt stjerneformet netværk |
| RF frekvensbånd | 1427,9~1447,9MHz |
| Kan tilpasses | 806~826MHz/1427,9~1447,9MHz/2401,5~2481,5MHz |
| Effektniveau | 25 dBm ±2 |
| Følsomhed | 10MHz（-103dBm）/5MHz（-104dBm）/3MHz（-106dBm） |
| Transmissionsmetoder | envejs, tovejs |
| Transmissions- og modtagetilstand | enkelt sender dobbelt modtager |
| Arbejdsbåndbredde | 1,4MHz/3MHz/5MHz/10MHz/20MHz |
| Maksimal datahastighed | 20 Mbps (- Y-type)/100 Mbps (- M-type) |
| Understøtte antallet af netværksknuder | Understøtter antallet af netværksknuder N ≥ 2 og maksimalt 15 adgangsknuder |
| Video transmission | kommunikere med eksterne terminaler via Ethernet-port |
| Dataoverførsel | Kommuniker med eksterne terminaler gennem RS232-port |
| Kædebygningstid | Koldstart ≤ 20s |
| Indgangsspænding | 12V-24V |
| Anti-interferens | Understøtter båndfrekvenshop |
| Luftgrænsefladeforsinkelse | transmissionsforsinkelse fra node til central node<=200ms |
| Maksimal strømforbrug | strømforbrugsværdi på 150ma ± 15% ved maksimal hastighed |
| WEB konfiguration | understøtter grundlæggende konfiguration/rapportering/forespørgselsfunktioner |
| Modulationsmetoder | QPSK, 16QAM, 64QAM |
| Opbevaringstemperatur | -40 °C~+85 °C |
| Arbejdstemperatur | -20 °C~+75 °C |
| Shell | Aluminiumslegering |
| Tilbehør | |
| Produktnavn | Glasfiber antenne |
| Model | TQJ-1400AT-7 |
| Frekvens | 1425~1450MHz |
| Gevinst | 7 dBi |
| Stående bølgeforhold | ≤ 1,3 |
| Nominel impedans - Ω | 50 |
| Længde | 62 cm |
| Diameter | 1,85 cm |
| Strålingsretning | 360° rundstrålende |
| Interface | NK kvindehoved/N mandlig hoved |
| Produktnavn | Jordende ende antenne sugekop base |
| Frekvensområde - MHz | 0-6,0 GHz |
| Sugekop fast led | N-hunhoved N-K hunsæde |
| Chassis diameter | 11 cm |
| Blylængde | 46 cm |
| Produktnavn | Sky end klæbende stang antenne |
| Længde | 23,5 cm |
| Frekvens | 1425~1450MHz |
| Gevinst | 2dBi |
| Stående bølgeforhold | ≤ 1,3 |
| Nominel impedans - Ω | 50 |
| *Andet valgfrit tilbehør* | |
| Produktnavn | RG58 adapterkabel |
| Linjelængde | 20 cm |
| Gældende frekvensbånd | 6000 MHz |
| Tråd | RG58 ledning med en udvendig diameter på 5 mm |
| Interface model | SMA hanhoved indvendig nål/N hanhoved |
| Dæmpning | 0,15 db/m |
| Modstand | 50 Ω |
| Produktnavn | Glasfiber antenne monteringssæt |
| Fast plade: | Længde: 8 cm Bredde: 6 cm Huldiameter: 0,9 cm Afstand mellem hulcentre: 60,5 cm |
| U-formet komponent: | Samlet længde: 8,3 cm Skruelængde: 4,8 cm Bredde: 6 cm Møtrik: M8 Split: M8 Pakning: M8 |
| Produktnavn | 1,25 meter fiberglas omnidirektionel antenne |
| Model | TQJ-1400AT-11 |
| Frekvens | 1425~1450MHz |
| Gevinst | 11 dBi |
| Stående bølgeforhold | ≤ 1,3 |
| Nominel impedans - Ω | 50 |
| Længde | 1250 mm |
| Diameter | 20 mm |
| Strålingsretning | 360° rundstrålende |
| Interface | NK Kvinde Hoved |
| Produktnavn | 1,5 meter fiberglas omnidirektional antenne |
| Model | TQJ-1400AT-12 |
| Frekvens | 1425~1450MHz |
| Gevinst | 12dBi |
| Stående bølgeforhold | ≤ 1,3 |
| Nominel impedans - Ω | 50 |
| Længde | 1500 mm |
| Diameter | 20 mm |
| Strålingsretning | 360° rundstrålende |
| Interface | NK Kvinde Hoved |
| Produktnavn | 1,8 meter fiberglas omnidirektionel antenne |
| Model | TQJ-1400G-14 |
| Frekvens | 1425~1450MHz |
| Gevinst | 14 dBi |
| Stående bølgeforhold | ≤ 1,3 |
| Nominel impedans - Ω | 50 |
| Længde | 1800 mm |
| Diameter | 44 mm@maks |
| Strålingsretning | 360° rundstrålende |
| Interface | SMA-N mandlig hoved |

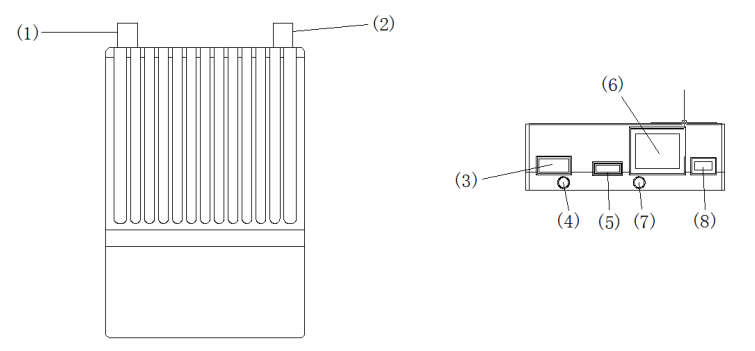

Interface definition
| Serienummer | Fungere |
| 1 | SMA modtagende antenne interface |
| 2 | SMA transceiver antenne interface |
| 3 | Billeddatatransmissionseffektindgang (12V-24V XT30-2P hunhoved) |
| 4 | Strømindikatorlys |
| 5 | Micro USB firmware opgraderingsport |
| 6 | RJ45 Ethernet-port |
| 7 | Netværksport data lys |
| 8 | Seriel port interface (TTL 3.3V) |

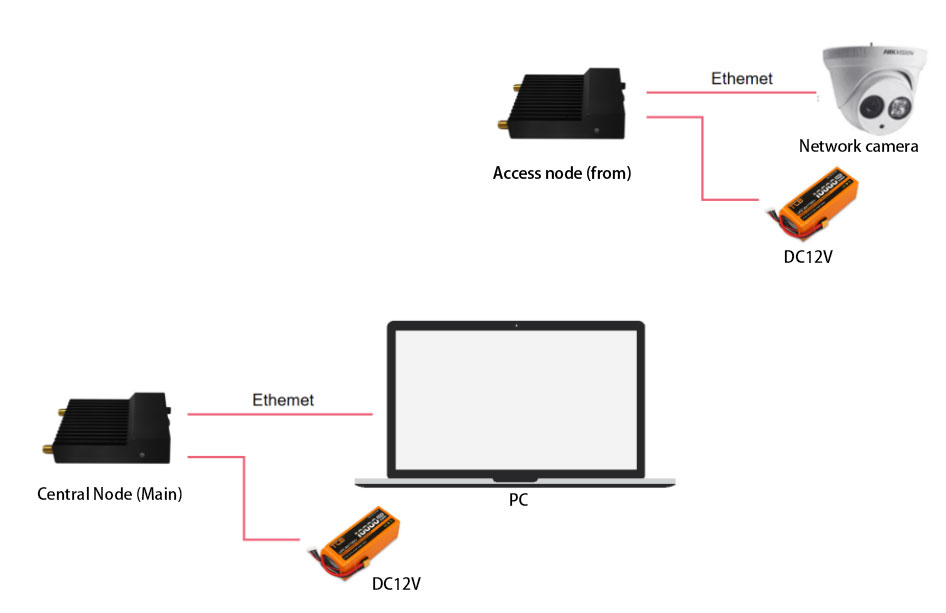

Tilslutningsdiagram

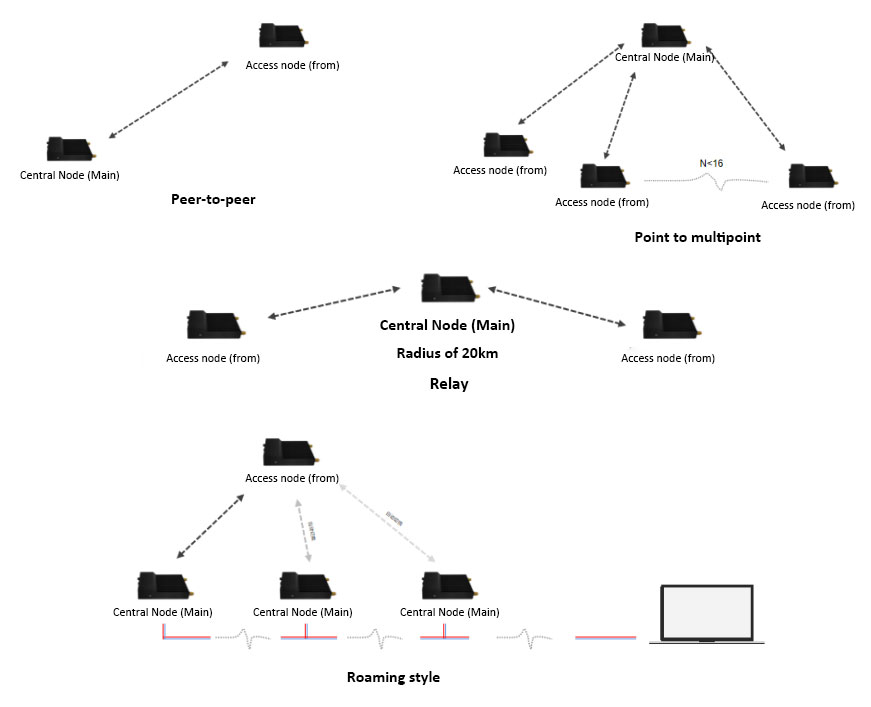

Arbejdstilstand
