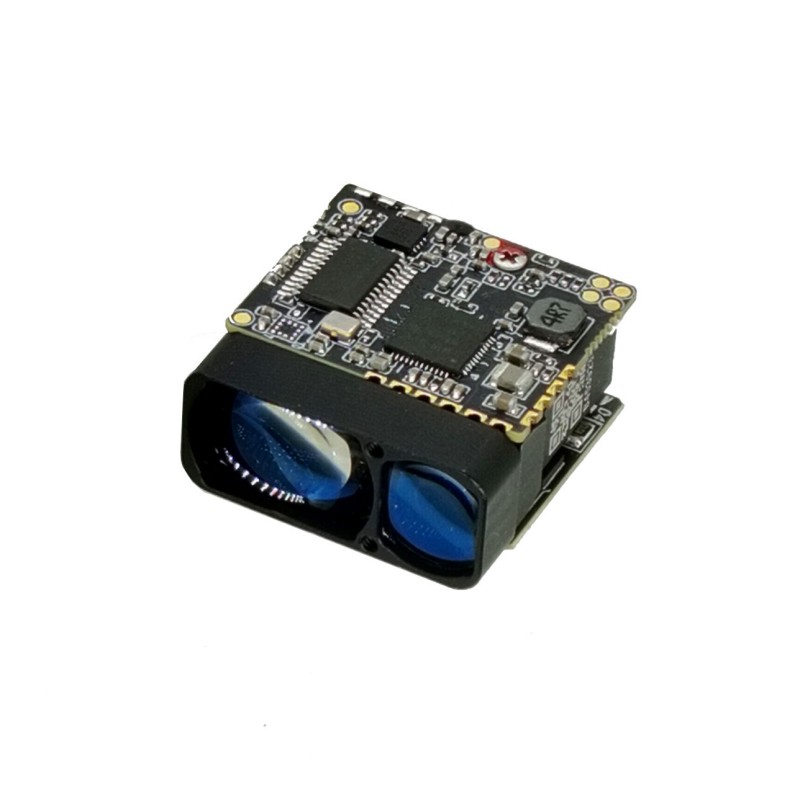

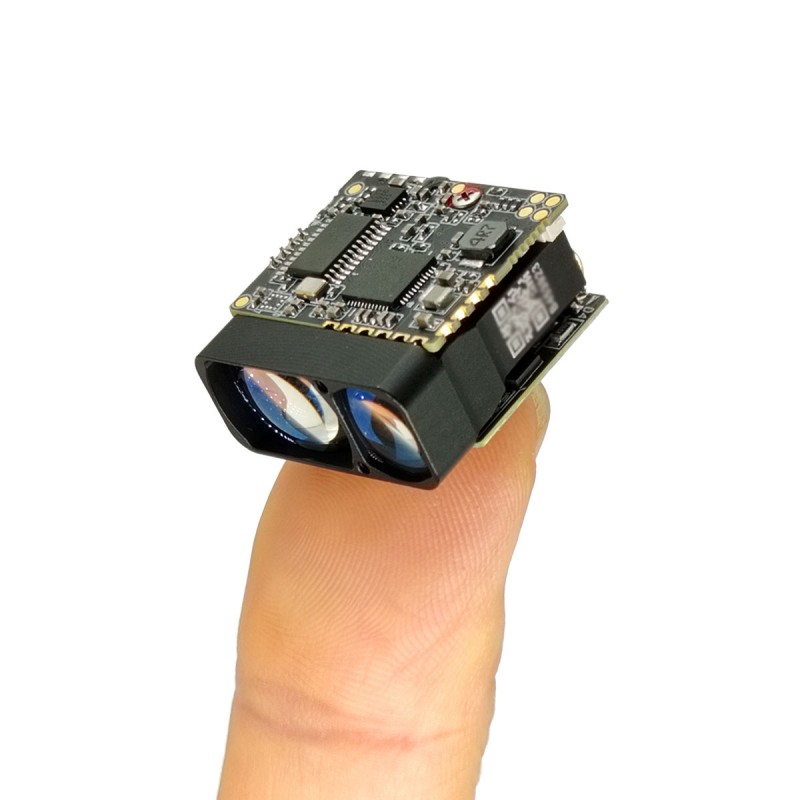

2000m Micro Laser RangeFinder Module (LRF)

STA-W2X-miniatyrlaserområdet bruger et 905NM halvlederlaser, der har egenskaberne ved lang rækkevidde, lavt strømforbrug, lille størrelse og øjensikkerhed. Det er meget velegnet til at integrere små ubemandede luftkøretøjsbælg, håndholdte nattsynsenheder, termisk billeddannelse og andet udstyr.

Max Range: 2000m
Lige nøjagtighed: ± 1 m
Rangfrekvens: 1-3Hz
Vægt: 10 g ± 0,5 g

Send forespørgsel

Produkt beskrivelse

Nøglefunktioner

Halvlederlaserteknologi: overlegen pålidelighed, kompakthed og lavere strømforbrug end traditionel tid-af-fly (TOF) afstandsmænd, hvilket muliggør integration i bærbare og rumbegrænsede enheder.

Produktpræstationsindeks

Ordre nummer	Projektnavn	STA-W2X
1	Human Eye Safety Level	Klasse 3R （IEC 60825-1）
2	laserbølgelængde	905nm
3	Laserdivergensvinkel	1 × 6mrad
4	Modtag synsvinkler	~ 20mrad
5	Start kaliber	Φ10 × 7,5 mm
6	Modtage kaliber	Φ15 × 10 mm
7	Range rækkevidde (bygning)	5 ~ 20 00m
8	lige nøjagtighed	± 1 m
9	målefrekvens	3Hz （5 ~ 45 m
10	Kvadrant målehastighed	≥98%
11	Falsk alarmhastighed	≤1%
12	Data -interface	UART （TTL_3.3V）
13	servicespænding	DC 3 ~ 5 in
14	Standby Power (Power on Down)	≤1mw
15	Arbejdseffektforbrug	≤1,5w
16	vægt	10 ± 0,5 g
17	Dimensioner (LWH)	25 × 26 × 13 mm
18	Arbejdstemperatur	-40 ~ ＋ 60 ℃
19	Opbevaringstemperatur	-55 ~ ＋ 65 ℃
20	Lash	1200g, 1ms
21	vibrere	5 ~ 50 ~ 5Hz, 1 x frekvensområde / min, 2,5 g
22	pålidelighed	MTBF≥1500h
23	Starttid	≤200ms;

Elektrisk grænseflade

Brugerelektrisk grænseflade: UART (TTL_3.3V)

Tilslutningsmodel: FWF08002-S06B13W5M (Tesla Connector), linjeordre og specifik definition er som følger:

2000m Micro Laser Rangefinder Module Lrf

stift	definition	forklare
1	GND	Snor
2	Strømmen er	Strømforsyning fra 3 til 5 V
3	UART_NC	(tom)
4	UART_TX	Seriel port sender, TTL_3.3V niveau
5	UART_RX	Seriel port, der modtager ende, med et TTL_3.3V -niveau
6	Power_on	Modulafbryder, TTL_3.3V niveau; (> 0,7V tændt, <0,15V off som standard)

Produktdimensioner og installationsanbefalinger

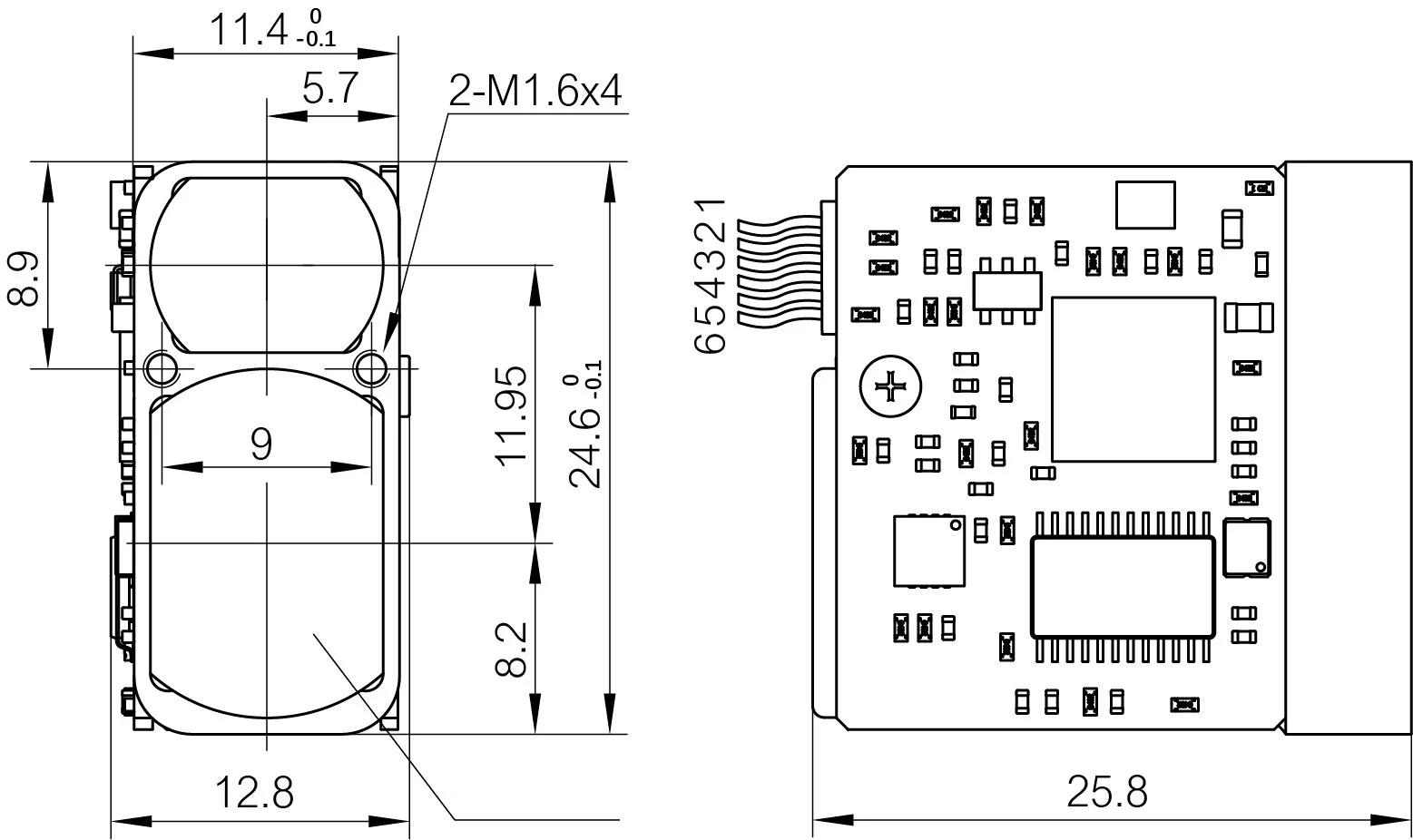

De ydre profildimensioner af STA-W2X i området er som følger:

2000m Micro Laser Rangefinder Module Lrf

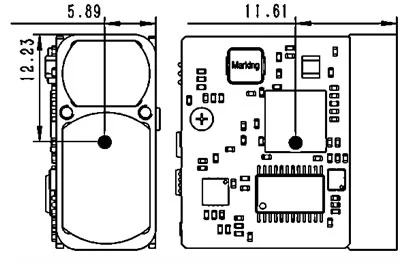

Centroid-positionen af STA-W2X-området Modulet er som følger:

2000m Micro Laser Rangefinder Module Lrf

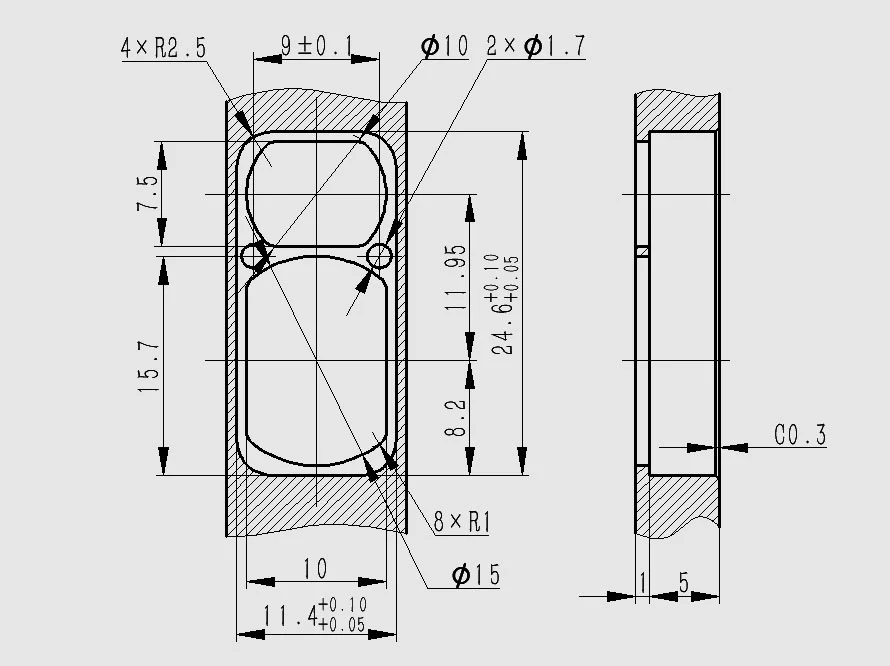

Det anbefalede installationsgrænsefladedesign til STA-W2X-området Modulet er som følger:

2000m Micro Laser Rangefinder Module Lrf

Designkravene til vindueslinsebelægning for STA-W2X i området er som følger:

Protokol

1. Kommunikationshastighed og format

Formatstandard

Baud Rate (BPS): 9600 /14400 /19200 /38400 /57600 /115200 (standard) / 128000 /230400;
Byte Data Format: 1 Start Bit, 8 Data Bit, 1 Stop Bit, No Check

2. Grundlæggende format til at sende datapakker

Afsnit Beskrivelse	Byte -nummer	Span	Bemærkninger
Rammehoved	2	0x55, 0xaa	fast værdi
Kommandokode	1	0 ~ 255	Angiver kontrolobjektet for den aktuelle kontrolkommando
Data 1	1	0 ~ 255
Data 2	1	0 ~ 255
Data 3	1	0 ~ 255
Data 4	1	0 ~ 255
Kontroller sum	1	0 ~ 255	Checksum er kommandokoden, data 1 ~ 4 Alle byte af data sumre 8 bit

3. returner pakken grundlæggende format

Afsnit Beskrivelse	Byte -nummer	Span	Bemærkninger
Rammehoved	2	0x55, 0xaa	fast værdi
Kommandokode	1	0 ~ 255	Angiver kontrolobjektet for den aktuelle kontrolkommando
Data 1	1	0 ~ 255
Data 2	1	0 ~ 255
Data 3	1	0 ~ 255
Data 4	1	0 ~ 255
Kontroller sum	1	0 ~ 255	Checksum er rammeoverskrift, kommandokode, data 1 ~ 4 alle byte -data opsummerer 8 bit

4. Porter Rate -indstilling

De tilgængelige portpriser (BPS) er 9600, 14400, 19200, 38400, 57600bps, 115200, 128000, 230400, med otte portpriser til rådighed til indstilling. AUD -hastigheden er i kraft umiddelbart efter indstilling.

Bemærk: Send check code = byte 3 + byte 4 + byte 5 + byte 6 + byte 7;

Modtag check code = byte 1 + byte 2 + byte 3 + byte 4 + byte 5 + byte 6 + byte 7;

Byte 3 (kommando): 0x01 —— Indstil portfrekvenskommandoen;

Byte 7: De specifikke portfrekvensindstillingsparametre;

Send det til det store modul:

byte	1	2	3	4	5	6	7	8
beskrivelse	0x55	0!	0x01	0xff	0xff	0xff	0x01	0xff
Byte 7, byte 8: 0x01, 0 XFF —— Baud Rate 9600bps; 0x02, 0x00 —— Baud Rate 14400bps; 0x03, 0x01 —— Baud Rate 19200bps; 0x04, 0x02 —— Baud Rate 38400bps; 0x05, 0x03 —— Baud Rate 57600bps; 0x06, 0x04 —— Baud Rate 115200bps; 0x07, 0x05 —— Baud Rate 128000bps; 0x08, 0x06 —— Baud Rate 230400bps;

Område Målingsmodul for at vende tilbage:

byte	1	2	3	4	5	6	7	8
beskrivelse	0x55	0!	0x01	status	0xff	0xff	0x01	Kontroller kode
Status: 0x00 —— Baud Rate Set mislykkedes; 0x01 —— Baud -hastighed indstillet med succes; Byte 7: 0x01 —— Baud Rate 9600bps; 0x02 —— Baud Rate 14400bps; 0x03 —— Baud Rate 19200bps; 0x04 —— Baud Rate 38400bps; 0x05 —— Baud Rate 57600bps; 0x06 —— Baud Rate 115200bps; 0x07 —— Baud Rate 128000bps; 0x08 —— Baud Rate 230400bps;

5. Enkelt måling

Send det til det store modul:

Byte	1	2	3	4	5	6	7	8
Beskrivelse	0x55	0!	0x88	0xff	0xff	0xff	0xff	Kontroller kode

Område Målingsmodul for at vende tilbage:

Byte	1	2	3	4	5	6	7	8
Beskrivelse	0x55	0!	0x88	Status	0xff	Data_h	Data_l	Kontroller kode
Status: svigt i en enkelt 0- —— måling (data _ h = 0 xff, data _ l = 0 xff); 1 —— Enkelt målingssucces (data _ H = høj byte af måleesultat; data _ l = lavt byte af måleesultatet);

6. Kontinuerlig måling

Send det til det store modul:

Byte	1	2	3	4	5	6	7	8
Beskrivelse	0x55	0!	0x89	0xff	0xff	0xff	0xff	Kontroller kode

Område Målingsmodul for at vende tilbage:

Byte	1	2	3	4	5	6	7	8
Beskrivelse	0x55	0!	0x89	Status	0xff	Data_h	Data_l	Kontroller kode
Status: 0 —— Flere målefejl (data _ H = 0 XFF, data _ L = 0 XFF); 1 —— Flere målinger var vellykkede (data _ H = høj byte af måleesultat; data _ l = lavt byte af måleesultatet);
