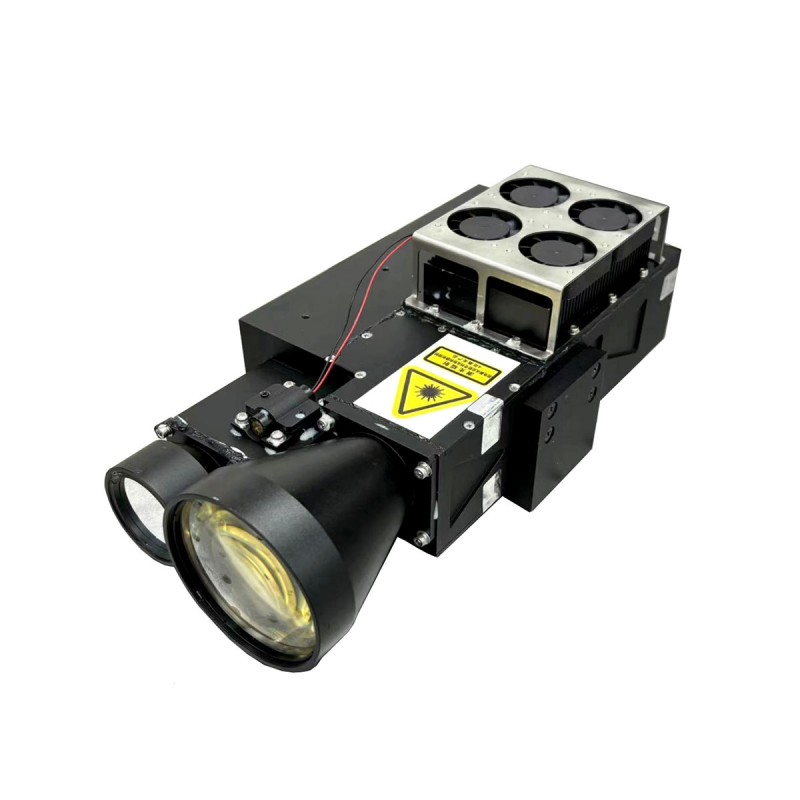

160MJ Laser Target Designator (LTD) WIHT LRF

STA-Z160M er en militær 160MJ-lasermåldesignator, der spiller en afgørende rolle i præcisions målretningssystemer, der er i stand til at give præcis vejledning til smart ammunition. Gennem et avanceret optisk system markerer det målet med en laserstråle, hvilket sikrer, at præcisionsstyrede våben kan ødelægge målet med ekstremt høj nøjagtighed og effektivitet.

Send forespørgsel

Produkt beskrivelse

Denne model af lasermåldesignator vedtager det integrerede design, systemet består af en laserlyskilde og driver, et afstandsmålemodul, et observationssystem og et kontrolmodul.

Hovedfunktion

Laseromfangsfunktion;
Laserbestrålingsfunktion;
fotoelektrisk isoleringssignal trigger;
Demonteret målretning;
ekstern triggerfunktion;

Hoved tekniske indikatorer

Arbejdsbølgelængde	1064nm ± 1nm
Laserbestrålingsenergi	Både 85mj og 160mj kan skiftes
Let forsinkelse	304μs ± 1μs
Laserstråle spredningsvinkel	≤0.2mrad
Bestrålingsfrekvens	8 ~ 21Hz
I området frekvens	10Hz
Laserpulsbredde	10ns ~ 15ns
Kraftstabilitet	≤ ± 8%
I området	0,2 m ~ 30 km (målstørrelse 10 m 10 m 8 m, synlighed 30 km)
Ranging af fejl	mindre end eller lig med 5 meter
Måludvælgelse	Første/anden/ende
Nøjagtig målehastighed	98%
Opstartstid	＜ 1min （Ved normal temperatur）
Arbejdstid	I området	Arbejder kontinuerligt i 5 minutter, hvile i 4 minutter, kontinuerlige 5 cyklusser （ved lav/normal temperatur） Kontinuerligt at arbejde i 5 minutter, hvile i 4 minutter, kontinuerlige 2cykler （ved høj temperatur og 85mJ） arbejder kontinuerligt i 2 minutter, hvile i 4 minutter, kontinuerlige 2cykler （ved høj temperatur og 160mj udgang）
	Bestrålingstilstand	irradiation time 90s, rest 60s, continuous 5 cycles （at low/normal temperature and 85mj output）irradiation time 60s, rest 60s, continuous 5 cycles （at low/normal temperature and 160mj output）irradiation time 90s, rest 60s, continuous1 cycles （at high temperature and 85mj output）irradiation time 60s, rest 60s, continuous 1 cycles （at high temperature and 160mj output）
Fuld sæt vægt	≤ 3,3 kg

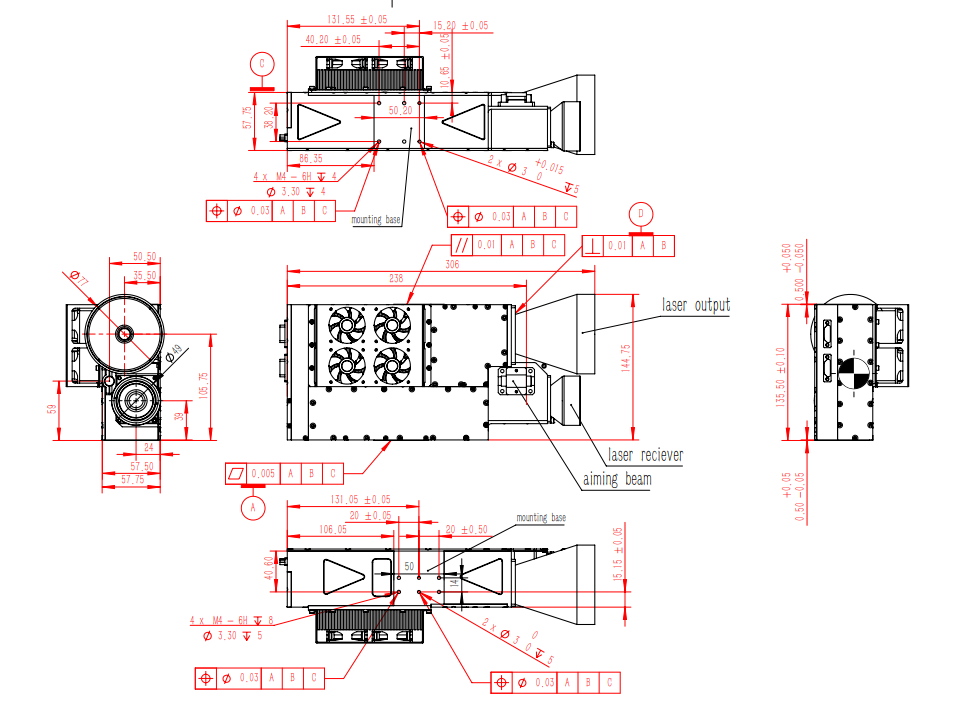

Volumen af det fulde sæt

Elektrisk grænseflade

Kommunikationsstik (stikkontakt Model J30J-15ZKP, Butt Plug Model J30J-15TJ) pin Definition

Stift	Definition	Tilfreds	Type signal	Bemærkninger
1	TX+	Rs422 Send positiv (lokal)	Produktion	Objekthostcomputer
2	TX -	Rs422 Send negativ (lokal)	Produktion	Objekthostcomputer
3	RX+	Rs422 Modtag positiv (lokal)	Input	Objekt øvre computer
4	Rx -	Rs422 Modtag negativ (lokal)	Input	Objekt øvre computer
5	GND	Jord Rs422	Signal jord	Objekt øvre computer
6				Producentens debug -special
7				Producentens debug -special
8				Producentens debug -special
9				Producentens debug -special
10				Producentens debug -special
11				Producentens debug -special
12				Producentens debug -special
13				Producentens debug -special
14		Eksternt tidssystem +	Input	RS422 Differential
15		Eksternt tidssystem -	Input	RS422 Differential

Power Connector (Plug Type J30J02P020P000S0P120, Plug Type J30J02P020S000S0L000) Pin Definition

PIN -nummer	Definition	Bemærkninger
A, b	24V	Trådfarven er rød
C, d	GND	Trådfarven er sort

Nøgleprestationsindikatorer

Strømforsyning og strømforbrug	Strømforsyningsområde	20V ~ 33V, DC
	Strømforbrug	Peak Power er ikke mere end 260W, Standby Power er ikke mere end 60W (normal temperatur)
Pålidelighed	MTBF er ikke mindre end 4000 timer (total fyringstid er større end 3 millioner)
Sikkerhed	Opret en advarselsenhed for laseren at fungere
	Udgangen til lasersenderen er forsynet med åbenlyse advarselsskilte
	Udstyret er velbegrundet
Vedligeholdelighed	Alle større funktionelle komponenter og udstyr har både skyldindikatorer og indikatorer for normal drift
	Den gennemsnitlige reparationstid MTTR er ikke mere end 20 minutter
Elektromagnetiske kompatibilitetskrav	I systemopstartprocessen kan udstyret være kompatibelt med andet udstyr i systemet og fungere normalt

Krav til miljøtilpasningsevne

Temperatur	Driftstemperatur		-40 ℃ ~ +60 ℃
	Opbevaringstemperatur		-40 ℃ ~ +70 ℃
Fugtig varme	Relativ fugtighed		95% ± 3%
	Temperatur		+25 ° C ± 2 ° C.
	Opbevaringstid		72 timer
Vibrationer	Vibrationsspektrumform (GRMS = 6,06)		20Hz til 80Hz			+3db/okt
			80Hz til 350Hz			G2/0,04 Hz
			350Hz til 2000Hz			-3db/okt
	Vibrationsretning og tid		vibrerer i to retning i mindst 10 minutter
	Kontrolpunkt		skal vælges i armaturet eller ryste bordoverfladen nær produktets maksimale stivhed, stort udstyr kan bruge multi-punkts gennemsnitskontrol
	Overvågningspunkt		Overvågningspunktet skal vælges i den vigtigste del af det testede produkt, så roden gennemsnitlig firkantet accelerationsrespons ikke overstiger det maksimale tilladte design (GRMS = 6.06)
	Installationskrav		Prøven er fast fastgjort til rysterbordet, og for produkter, der er udstyret med støddæmpere, skal støddæmperne fjernes før testning
	Præstationskontrol		Under vibrationstest med det udstyr, der er tændt, skal alle præstationsindikatorer opfylde de tekniske krav, der er specificeret i designdokumentet. I tilfælde af en fiasko er reparationer tilladt. Efter reparationen skal den spektrale værdi reduceres til 0,01G²/Hz, GRMS = 3,03, og prøven skal udsættes for vibrationer i den retning, der er mest modtagelig for vibrationer i 10 minutter under accepttesten.
Temperaturcyklus	Temperaturområde		Power-on test		-35 ± 3 ℃ ~ +52 ± 2 ℃
	Hastighed for temperaturændring		Temperaturstigning		10 ℃/min
			Afkøling		10 ℃/min
	Cyklustider		Ti cyklusser skal være afsluttet, hvilket sikrer, at de sidste 2 cyklusser er uden fejl. Hvis der opstår en fejl i de sidste 2 cyklusser, efter reparationer, kræves der yderligere 2 fejlfrie cyklusser.
	Cyklustid		En cyklustid er 4H, en cyklus inkluderer temperaturstigning → temperaturophold → afkøling → temperaturophold → temperaturstigning
	Høj og lav temperaturopholdstid		Opholdstiden afhænger af eksemplarens varmekapacitet. Baseret på princippet om produkttermisk eller kold permeabilitet opretholdes den indre temperatur på prøven i 5 minutter efter at have nået stabilitet
	Kravene til det produkt, der blev testet		Generel temperaturcyklustest med hele maskinen, skal være så vidt muligt for at åbne dækslet
	Kontroller og reparation		I strømtestudstyret er det efter hver temperaturcyklus -test nødvendigt at bekræfte, at udstyret er fri for fejl, før de fortsætter til den næste temperaturcyklus
Drenching krav	Drenching udføres med hele udstyret
Transportkrav	Udstyr skal transporteres som et helt køretøj
	Hvis produktet ikke har gennemgået en vejtransporttest, kan du udføre en indendørs transportsimuleringstest ved hjælp af en simuleringstransporttabel. Denne test involverer at udføre en sinusformet cyklisk vibrationstest for at vurdere produktets ydelse
	Kravene til den simulerede transporttabel -test er som følger
	Testbetingelser	Frekvens		5Hz ~ 200Hz
		Amplitude		5Hz ~ 7Hz
		Amplitude 12mm ~ 8mm
		7Hz ~ 200Hz lige acceleration 1,5 g
		Vibrationstesttilstand Tilladelig afvigelse er den samme som bredbånd tilfældig vibrationstest
	Retning	lodret akselretning og side; orientering: lodret og lateral til akslen
	Cyklustid	Log-scan 5Hz ~ 200Hz ~ 5Hz, 12 minutter pr. Cyklus; Når resonansfrekvensen af prøven måles under 5Hz, kan testfrekvens
	Efter transporttesten skal du kontrollere for tegn på skader eller strukturel løsning og gennemføre en inspektion af tekniske indekser for at sikre, at de opfylder designkravene
