15 km 1570nm OPO Laser afstandsmåler modul

STA-Z1520X laserafstandsmålermodulet med lang rækkevidde, udviklet af Jioptics-teamet, anvender en øjensikker 1570nm OPO-lasersamling. Den har fremragende atmosfærisk penetration, lav følsomhed over for interferens fra sollys, støv og andre omgivende lyskilder og er i stand til ultra-langdistancemåling under komplekse klimatiske forhold med høj skjulthed, der gør det vanskeligt at opdage. Rækkeviddeydelse: 15000m (2,3x2,3m NATO-mål), 20000m (maks. rækkevidde) Afstandsnøjagtighed ± 2m Målenøjagtighed ≥ 98 % Vægt ≤ 1,2 kg

Send forespørgsel

Produkt beskrivelse

Ansøgningsfelt

Luftbåren/drone pod

Bilmonteret kardan

Anti drone afstandsmåling

Integration af security pan tilt og andre systemer

Produktydeevneindeks for Z1520X Eye-safe LRF-modul

Punkt	Teknisk parameter	Instruktion
Model	STA-Z1520X
Arbejdsbølgelængde	1570 nm
Pulsbredde	15 ns ± 5 ns
Øjensikkerhed	Klasse 1 (IEC 60825-1)
Modtagende blænde	Φ60 mm
Emissionsåbning	Φ30 mm
Rangeringsevne	200m-15 km
Rækkevidde	≥25000m	Max rækkevidde
	≥20000m	Stort mål, reflektivitet: 0,6, observatørsigt 25 km
	≥15000m	NATO mål
	≥9000m	Menneskeligt mål
	≥5000m	DJI Phantom 4 UAV mål
Mini rækkevidde	200m
Multi-target detektion	Op til 3 mål
Rangerende nøjagtighed	±2m	RMS
Rangeringsfrekvens	1~10Hz justerbar
Nøjagtighedsgrad	≥98 %
Falsk alarmfrekvens	1 %
Divergensvinkel	≤0,7 mrad
Kommunikationsgrænseflade	RS422	Baudrate 115200bps
Spænding	DC 18-30V
Strømforbrug	Standby≤20W	Strømforbrug
	Peak≤150W
	Gennemsnit ≤70W
Forvarmningstid	≤ 1 minut	Ved stuetemperatur
Arbejdstemperatur	-40℃～+65℃
Opbevaringstemperatur	-40℃～+65℃
Kølemetode	Luftkøling
Størrelse	≤181mm×67mm×115mm
Vægt	≤1,2 kg
Hovedfunktion	Første og sidste målområde; Multi-target rækkevidde; Afstandsselektivitet;
Mere funktion	a) Udstyret med selvkontrolfunktion;b) Målafstandsmåling;c) Support softwareopgraderinger og parameteropdateringer gennem kommunikationsgrænseflader.

Bemærkninger:

1) NATO-målstørrelse 2,3m × 2,3m, humanoidmålstørrelse 0,5m × 1,7m, ubemandet flymålstørrelse 0,3m × 0,3m, reflektivitet 30%; Sigtbarhed ≥ 25 km, typisk målreflektivitet på 80 %.

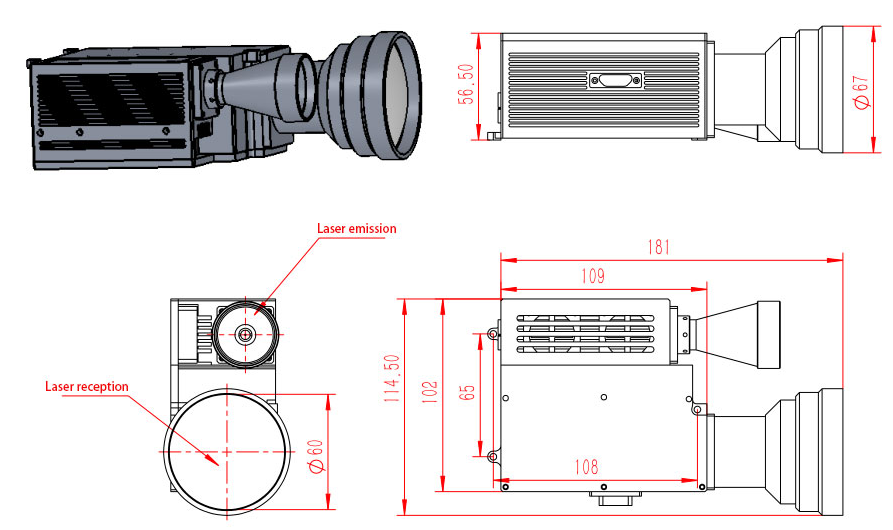

Mekanisk struktur

Bemærk: Produktstørrelse kan tilpasses efter krav.

Interface definition

Y50X-12119TKZ-stikgrænsefladedefinition:

STIFT	Definition
1, 2	24V+
9, 10	GND
4	RS422_RX+
5	RS422_RX-
12	RS422_TX+
13	RS422_TX-
6	RS422_GND
7	Ekstern synkron indgang+
15	Ekstern synkron indgang+
8	Case Ground
3, 11	Strømafbryderterminal
14, 16, 17, 18, 19	/
