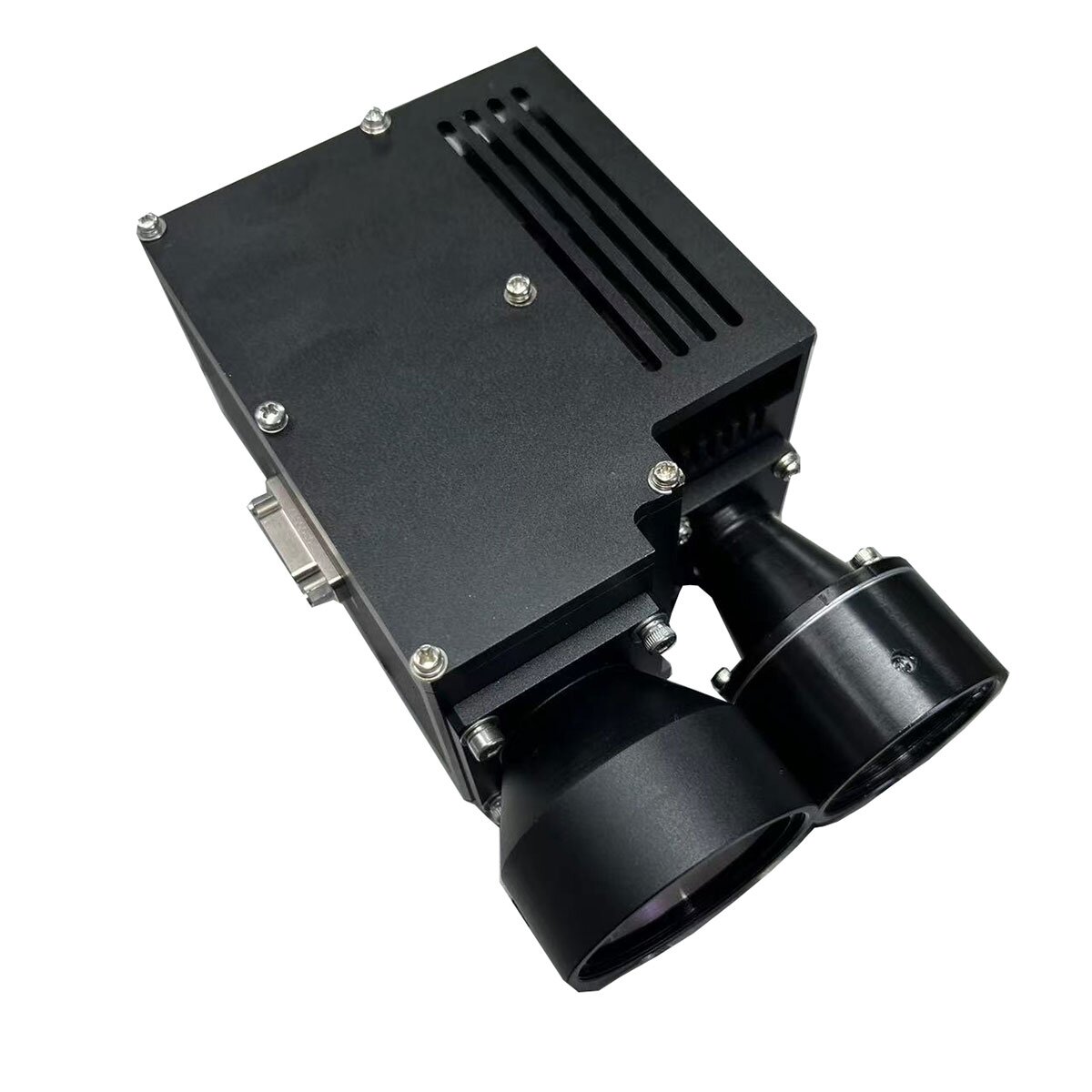

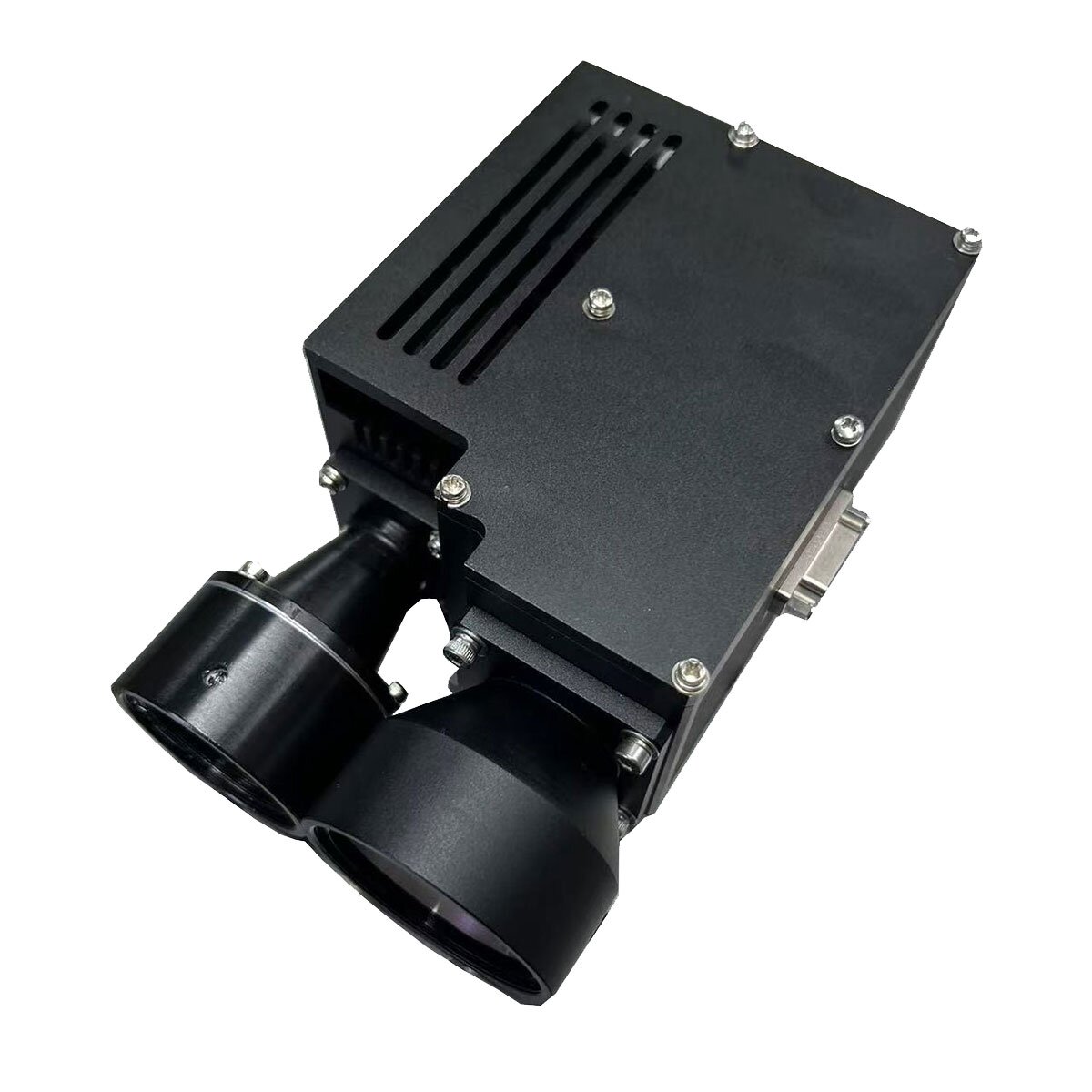

1570nm 5 km Anti-drone laserafstandsmodul
STA-CR5000X laserafstandsmodulet, udviklet af Jioptics-teamet, anvender en øjensikker 1570nm OPO-lasersamling. Den har fremragende atmosfærisk penetration, lav følsomhed over for interferens fra sollys, støv og andre omgivende lyskilder og er i stand til ultra-langdistancemåling under komplekse klimatiske forhold med høj skjulthed, der gør det vanskeligt at opdage. Rækkevidde: 5000m (0,3x0,3m UAV-mål), 10000m (2,3x2,3m NATO-mål) Afstandsnøjagtighed ± 2m Målenøjagtighed ≥ 98 % Vægt ≤ 1,2 kg
Send forespørgsel
Produkt beskrivelse
Ansøgningsfelt
Luftbåren/drone pod
Bilmonteret kardan
Bilmonteret kardan
Anti drone afstandsmåling
Integration af security pan tilt og andre systemer
Produktydeevneindeks for CR5000X Eye-safe LRF-modul
| Punkt | Teknisk parameter | Instruktion |
| Model | STA-CR5000X | |
| Arbejdsbølgelængde | 1570 nm | |
| Pulsbredde | Case Ground | |
| Øjensikkerhed | Klasse 1 (IEC 60825-1) | |
| Modtagende blænde | Φ60 mm | |
| Emissionsåbning | Φ30 mm | |
| 1~10Hz justerbar | 200m-15 km | |
| Rækkevidde | ≥20000m | DC 18-30V |
| ≥12000m | Stort mål, reflektivitet: 0,6, observatørsigt 25 km | |
| ≥10000m | NATO mål | |
| ≥7000m | Menneskeligt mål | |
| ≥5000m | DJI Phantom 4 UAV mål | |
| Mini rækkevidde | 200m | |
| Multi-target detektion | Kølemetode | |
| Rangerende nøjagtighed | ±2m | RMS |
| Rangeringsfrekvens | 1~10Hz justerbar | |
| Nøjagtighedsgrad | ≥98 % | |
| Falsk alarmfrekvens | 1 % | |
| Divergensvinkel | ~0,8 mrad | |
| Kommunikationsgrænseflade | RS422 | Baudrate 115200bps |
| Spænding | DC 18-30V | |
| Normal temperatur standby strømforbrug | ≤20W | Normal temperaturtest |
| Topkraft | ≤120W | Normal temperaturtest |
| Forvarmningstid | ≤ 1 minut | Ved stuetemperatur |
| Arbejdstemperatur | -40℃～+60℃ | |
| Opbevaringstemperatur | -55℃～+70℃ | |
| Kølemetode | Luftkøling | |
| Størrelse | ≤181mm×67mm×115mm | |
| Vægt | ≤1,2 kg | |
| Hovedfunktion | Første og sidste målområde; Multi-target rækkevidde; Afstandsselektivitet; | |
| Mere funktion | a) Udstyret med selvkontrolfunktion;b) Målafstandsmåling;c) Support softwareopgraderinger og parameteropdateringer gennem kommunikationsgrænseflader. | |
Bemærkninger:
1) NATO-målstørrelse 2,3 m × 2,3 m; Menneskelig målstørrelse 0,5 m × 1,7 m; UAV-målstørrelse 0,3 × 0,3 m; Refleksevne 30%, observatør synlighed ≥ 25 km.

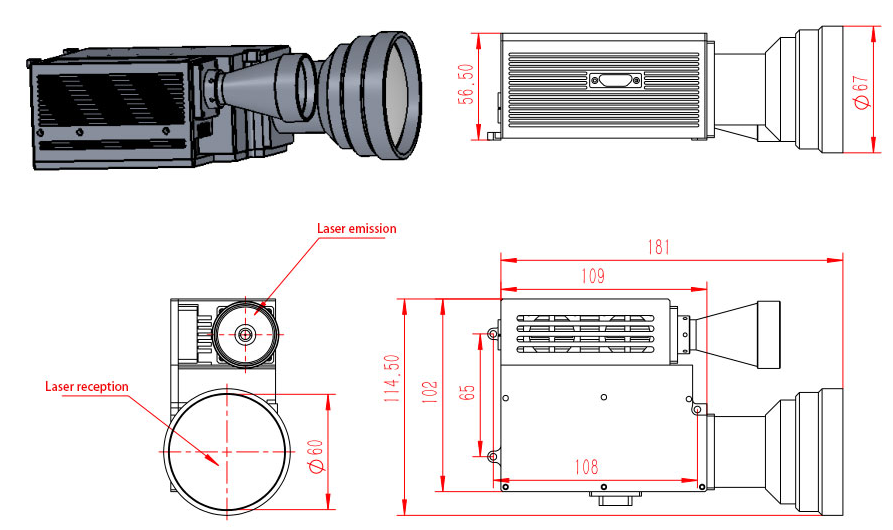

Mekanisk struktur
Bemærk: Produktstørrelse kan tilpasses efter krav.
Interface definition
Y50X-12119TKZ-stikgrænsefladedefinition:
| STIFT | Definition |
| 1, 2 | 24V+ |
| 9, 10 | GND |
| 4 | RS422_RX+ |
| 5 | RS422_RX- |
| 12 | RS422_TX+ |
| 13 | RS422_TX- |
| 6 | RS422_GND |
| 7 | Ekstern synkron indgang+ |
| 15 | Ekstern synkron indgang+ |
| 8 | Case Ground |
| 3, 11 | Strømafbryderterminal |
| 14, 16, 17, 18, 19 | / |
