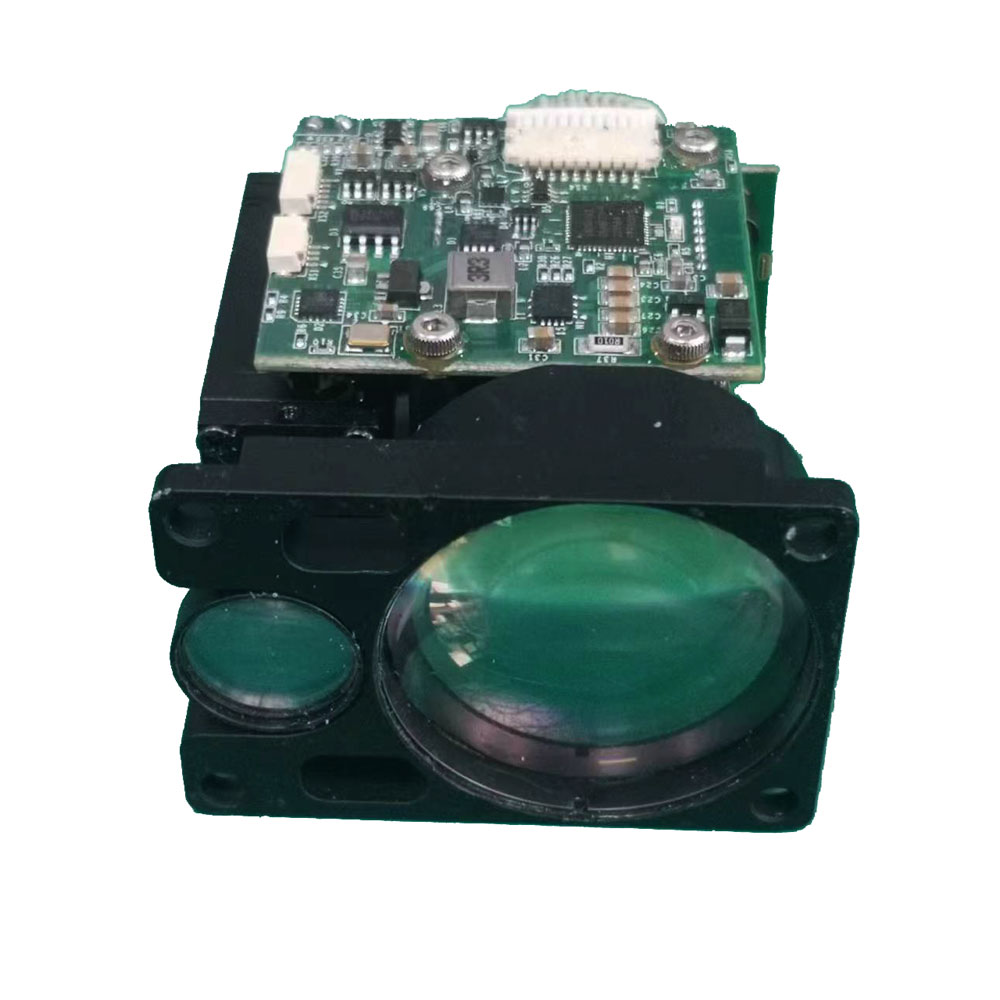

1535nm 16 km Laser Rangefinder -modul

JIOPTICS 1535NM STA0816 1535NM 16 km Laser RangeFinder -modul er specielt designet til OEM -integration og kan tilvejebringe nøjagtig måling til brandkontrolsystemer, fly/UAV, tank/UGA, skibe, grænseovervågningssystemer og andre applikationer.
Maksimal rækkevidde ≥ 16000 m
Område 2,3 × 2,3 m målstørrelse ≥8000 m
Afstandsmålingsnøjagtighed ± 1M
Måling af nøjagtighed ≥ 98%
Vægt ≤ 89,5 g

Model:STA0816

Send forespørgsel

Produkt beskrivelse

Laser RangeFinder er et slags præcisionsafstandsfølende instrument, af laser, der modtager optisk system Laseremission Optisk system Lasertransmitter Lasermodtagerkraft og -kontroller og skal (som vist i figur 1), installeret på jorden eller køretøjsplatformen og koaksial med køretøjets visningssystem, drevet af platformsystem Lås og output det flagsignal, der er blevet søgt til målet, og start derefter afstandsdataene gennem outputgrænsefladen til den øverste computer

De vigtigste funktioner i Laser RangeFinder er: detektionsafstand, lang volumen, lille vægt og let responstid Hurtig detektion og høj nøjagtighed kan detektere flere mål, og data om udgangsmålafstand kan smeltes ind i Battlefield -kommunikationsnetværket.

Hovedpræstationer og tekniske parametre

Laserbølgelængde	1,535μm
Standby nuværende	0,065a @6v
Driftsspænding	3.3V ~ 12V
Falsk alarmhastighed	≤1%
Næsten testhastighed	98%
Minimum testområde	30m
Spænder	8 km (2,3x2,3 m bil), stort mål på 16 km;
Nøjagtighed	± 1 m
Arbejdsfrekvens	1 Hz, 5 Hz, nødsituation 10Hz;
Divergensvinkel	≤0,4 mrad
Valg af de første og de sidste mål
Outputgrænseflade	RS422
Opbevaring	Opbevaringstid på 12 år
Miljømæssig egnethed
2ORKING TEMPERATUR	-40 ° C ~+ 55 ° C.
Opbevaringstemperatur	-50 ° C ~ + 70 ° C.

Interfacetilstand

Den eksterne kredsløbsgrænseflade af Laser RangeFinder vedtager ekstern stikkontakt med ekstern effektgrænseflade og datakommunikationsfunktion af ekstern stikkontakt 1,25 mm afstand 8-core stikkontakt. Specifikke stifter er vist i følgende tabel:

stift	Definition	Fungere	Lederfarve	Bemærkninger
1	T+	Kommunikationssignal	rød	Tilsluttet PC RX+
2	T-	Kommunikationssignal	sort	Tilsluttet pc rx-
3	R-	Kommunikationssignal	gul	Tilsluttet pc tx-
4	R+	Kommunikationssignal	grøn	Tilsluttet PC TX+
5	GND	Kommunikationssted	blå
6	GND	Strømforsyning	hvid
7	+8v/1a	Total strømforsyning	orange	Sammenflettet
8	+8v/1a	Total strømforsyning	brun	Sammenflettet

Rangefinder -modulstørrelse

Applikationsscenarie

Jioptics 1535nm 16 km Laser Rangefinder -moduler er vidt brugt i militære eller civile scener (ubemandede luftkøretøjer, fotoelektriske bælg, termisk billedbehandlingsudstyr osv.) I det mest udfordrende miljø, høj ydeevne og høj pålidelighed spiller en vigtig rolle. En solid løsning giver dit produkt til at overskride dets grænser.
