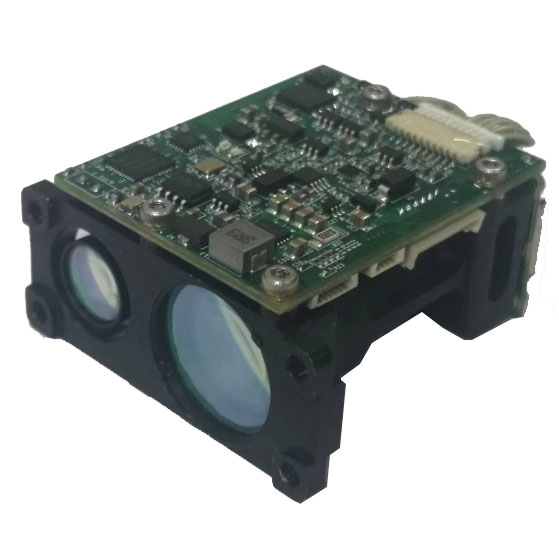

1535nm 10 km Laser Rangefinder -modul

JIOPTICS 1535NM STA0410 1535NM 10 km Laser RangeFinder -modul er specielt designet til OEM -integration og kan tilvejebringe nøjagtig måling til brandkontrolsystemer, fly/UAV, tank/UGA, skibe, grænseovervågningssystemer og andre applikationer.
Maksimalt interval ≥ 10000 m
Område 2,3 × 2,3 m målstørrelse ≥4000 m
Afstandsmålingsnøjagtighed ± 1M
Måling af nøjagtighed ≥ 98%
Vægt ≤ 69,5 g

Model:STA0410

Send forespørgsel

Produkt beskrivelse

1535nm 10 km Laser RangeFinder -modul er et slags præcisionsafstandsfølende instrument, af laser, der modtager optisk system Laseremission Optisk system Lasertransmitter Lasermodtagerkraft og controller og skal (som vist i figur 1), installeret på jorden eller køretøjets platform og koaksial med køretøjets visningssystem, driven af platformsystem Lås og output det flagsignal, der er blevet søgt til målet, og start derefter afstandsdataene gennem outputgrænsefladen til den øverste computer

De vigtigste funktioner i Laser RangeFinder er: detektionsafstand, lang volumen, lille vægt og let responstid Hurtig detektion og høj nøjagtighed kan detektere flere mål, og data om udgangsmålafstand kan smeltes ind i Battlefield -kommunikationsnetværket.

Hovedpræstationer og tekniske parametre

Laserbølgelængde	1,535μm
Standby nuværende	0,11a, gennemsnitlig strøm 0,25A @5V strømforsyning;
Driftsspænding	3.3V ~ 5.4V
Falsk alarmhastighed	≤1%
Næsten testhastighed	98%
Minimum testområde	20m
Spænder	4 km (2,3x2,3 m bil), stort mål på 10 km;
Nøjagtighed	± 1 m
Arbejdsfrekvens	1 Hz, 5 Hz, nødsituation 10Hz;
Divergensvinkel	≤0,5 mrad
Valg af de første og de sidste mål
Outputgrænseflade	RS422
Opbevaring	Opbevaringstid på 12 år
Miljømæssig egnethed
2ORKING TEMPERATUR	-40 ° C ~+ 55 ° C.
Opbevaringstemperatur	-50 ° C ~ + 70 ° C.

Interfacetilstand

stift	symbol	fungere	pigment	forklare
1	T+	Kommunikationssignal	rød	Opret forbindelse til pc rx +
2	T-	Kommunikationssignal	sort	pc rx-
3	R-	Kommunikationssignal	gul	Opret forbindelse til pc-maskine TX-
4	R+	Kommunikationssignal	grøn	Opret forbindelse til PC TX +
5	GND	Kommunikation til	blå
6	GND	Magt til	hvid
7	+5V/3A	Generel forsyning	orange
8	GND	Magt til	brun

Rangefinder -modulstørrelse

Applikationsscenarie

Jioptics -laserområder, der spænder moduler, er vidt brugt i militære eller civile scener (ubemandede luftfartøjer, fotoelektriske bælg, termisk billedbehandlingsudstyr osv.). I det mest udfordrende miljø spiller høj ydeevne og høj pålidelighed en vigtig rolle. En solid løsning giver dit produkt til at overstige dets grænser.
