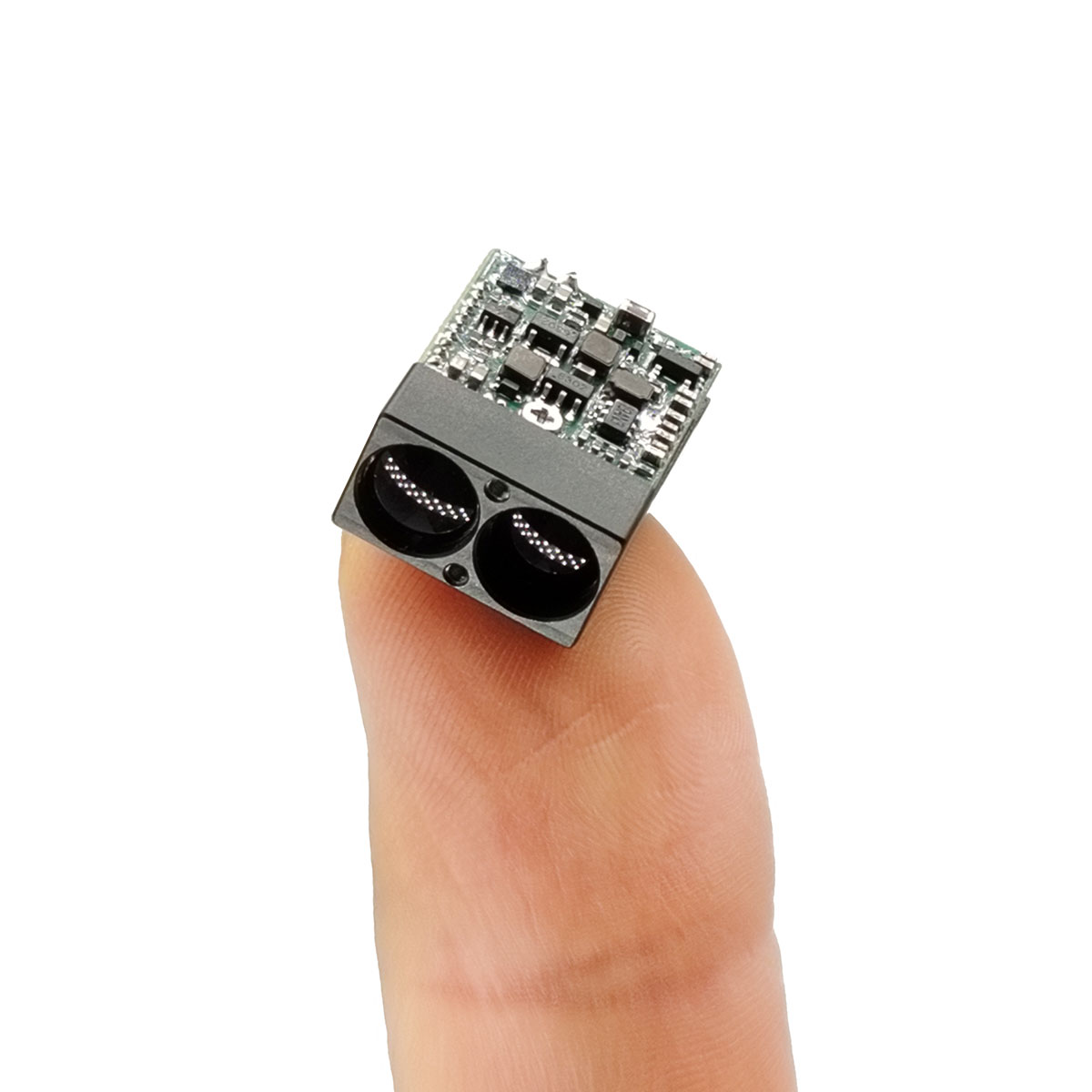

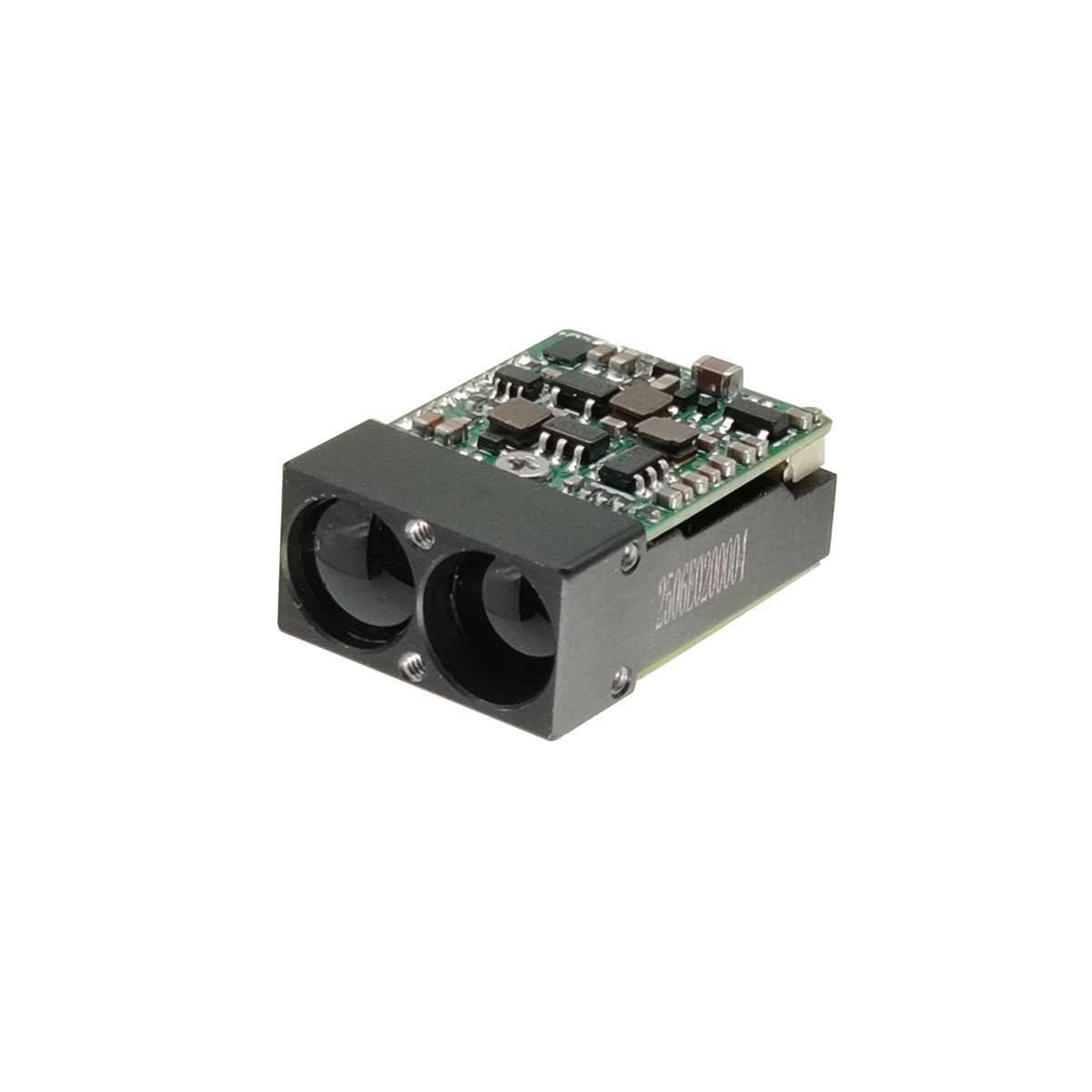

1500m Micro Laser Afstandsmåler modul

STA-D15X miniaturelaserafstandsmodulet bruger en 905nm halvlederlaser, som har egenskaberne lang rækkevidde, lavt strømforbrug, lille størrelse og øjensikkerhed. Den er meget velegnet til at integrere små ubemandede luftfartøjer, håndholdte nattesynsenheder, termisk billeddannelse og andet udstyr. Max rækkevidde: 1500m Afstandsnøjagtighed: ± 1m Rangeringsfrekvens: Single-shot rækkevidde, 1Hz, 2Hz Vægt: 5g ±0,5g

Send forespørgsel

Produkt beskrivelse

Nøglefunktioner:

Semiconductor Laser Technology: Overlegen pålidelighed, kompakthed og lavere strømforbrug end traditionelle time-of-flight (TOF) afstandsmålere, hvilket muliggør integration i bærbare og pladsbegrænsede enheder.

Produktets ydeevneindeks

Serienummer	Projektnavn	STA-D15X
1	Menneskets øjensikkerhed	Ja
2	Laser bølgelængde	905nm
3	Laser divergensvinkel	1×6mrad
4	Modtagende synsfelt	~20 mrad
5	Sender kaliber	Φ7 mm
6	Modtager kaliber	Φ7 mm
7	Rækkevidde	5~1500m
8	Rangerende nøjagtighed	±1m
9	Måle frekvens	Single-shot rækkevidde, 1Hz, 2Hz
10	Baud rate	115200bps (standard)/9600bps/38400bps/57600bps
11	Nøjagtighedsgrad	≥98 %
12	Falsk alarmfrekvens	≤1 %
13	Datagrænseflade	UART（TTL_3.3V）
14	Forsyningsspænding	DC 3~5V
15	Strømforbrug	Standbyeffekt ≤ 0,6WAgennemsnit ≤ 0,8W@1HzPopværdi ≤ 1,3W@1Hz
16	Strømforbrug
17	Startende spidsstrøm	≤ 680mA
18	Lækstrøm	<50
19	Vægte	5±0,5 g
20	Størrelse (L×B×H)	≤22,5 mm × 16 mm × 9,5 mm
21	Driftstemperatur	-20~~60℃
22	Opbevaringstemperatur	-30~~60℃
23	Stød	1200 g, 1 ms
24	Vibration	5~50~5Hz, 1 oktav/min, 2,5g
25	Pålidelighed	MTBF≥1500 timer
26	Opstartstid	≤100ms;
27	Elektrisk grænseflade	Stikstik: 0,8WTB-6Y-2 Stikstik: 0,8WTB-6AWB-01

Rækkevidde 1500m, datatestmiljø med sigtbarhed ≥ 25 km og luftfugtighed ≤ 50%.

Modulsammensætning

Hovedkomponenterne i laserafstandsmålerproduktet er som følger:

a) Modtagelse og transmission af komponenter;

b) Kredsløbskomponenter; 22,5 mm×16 mm×9,5 mm (L×B×H), vægten er ≤5g±0,5g, og dens udseende er vist i fig.

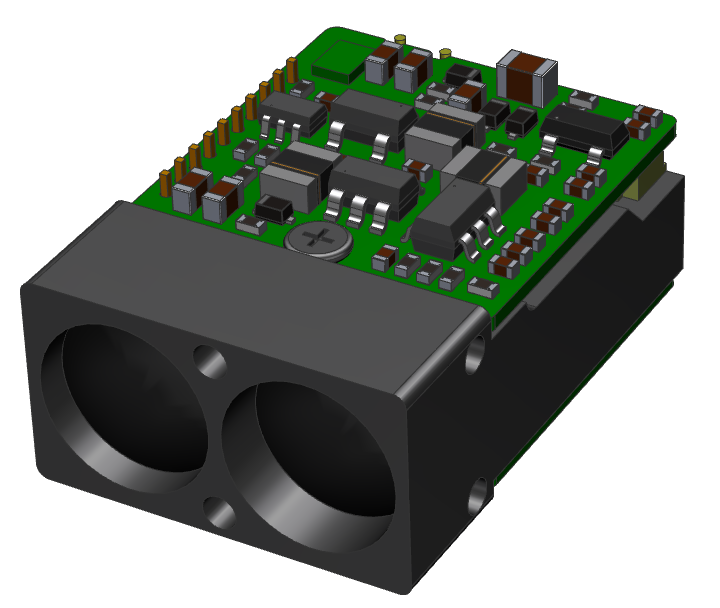

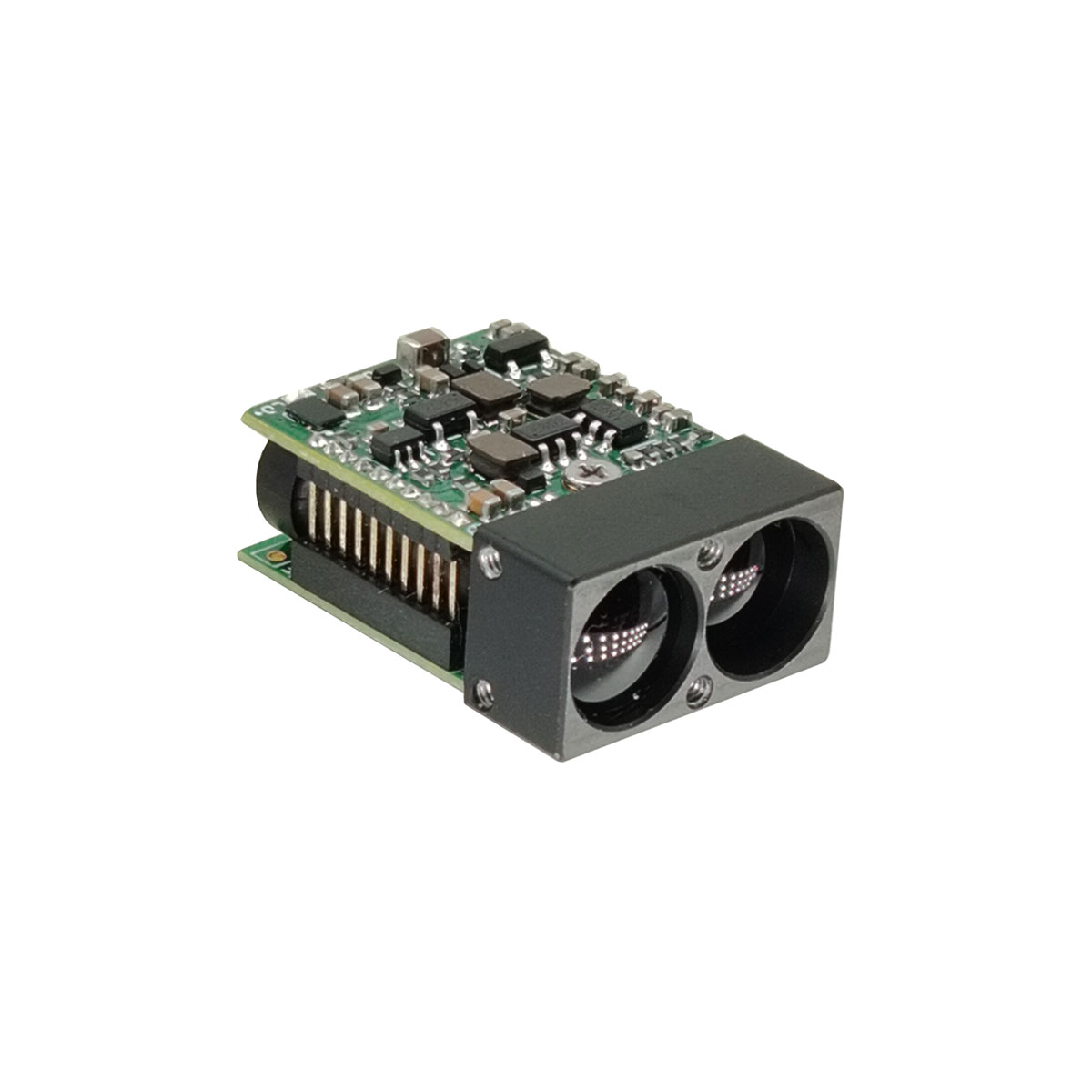

Figur 1 Produktets udseende

Struktur installation interface

De ydre dimensioner af de mekaniske og optiske grænseflader er vist i figur 2.

Figur 2 Mekanisk og optisk grænsefladediagram

Elektrisk grænseflade

Strømforsyningsspænding: 3,3V (kan forspændes til 3,3V~5V);

Kommunikationstype: UART-TTL (3,3V);

Spids startstrøm: ≤ 680mA;

Standby strømforbrug: ≤ 0,6W;

Gennemsnitligt strømforbrug: ≤ 0,8W@1Hz ；

Maksimal strømforbrug til afstandsmåling: ≤ 1,35W@1Hz ；

Lækstrøm: ＜ 50uA;

Tænd for rækkevidde responstid: ≤ 100ms

Den øverste computerende opnår tværbindingstest med afstandsmålerens ende 0,8WTB-6AWB-01-stik (Yueqing Huabao) gennem 0,8WTB-6Y-2-stikket. Definitionerne af strømforsyningen og kommunikationsportens ben til afstandsmåleren er vist i tabellen nedenfor.

Tabel 2 Definition af produktets elektriske ben

Stift	Mærkning	Definition af elektriske egenskaber	Signal retning
1	Power-EN
2	TTL_RXD	Signalindgangsport	Værtscomputer til afstandsmåler
3	TTL_TXD	Signaludgangsport	Afstandsmåler til værtscomputer
4	NC
5	Strømforsyning+
6	GND

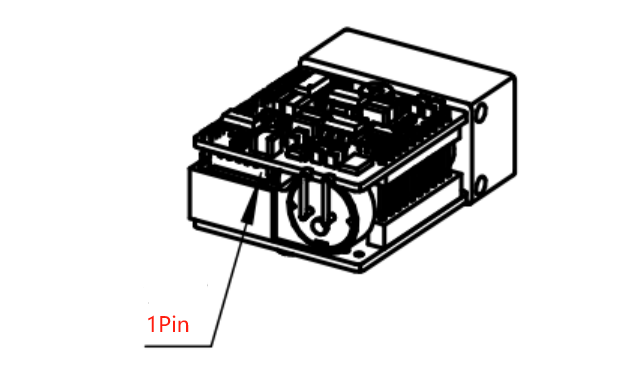

Figur 3: 1 ben

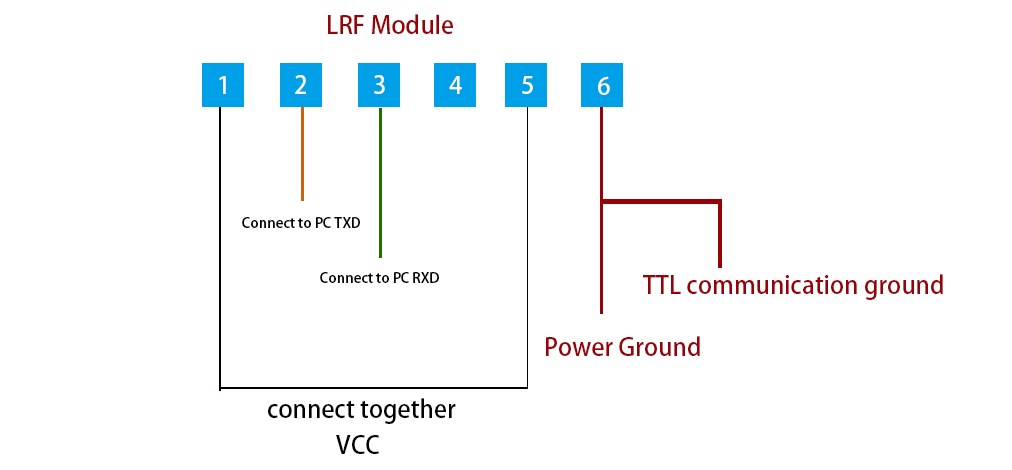

Elektrisk tilslutningsdiagram

Modulkommunikation

Kommunikationsgrænseflade

Baudhastighed: 115200bps (standard)/9600bps/38400bps/57600bps;

Single-byte-transmissionsformat: inkluderer 1 startbit, 8 databit, ingen kontrolsum, 1 stopbit, 8-bit data overføres først til den nederste bit og derefter til den højere bit.

Enkelt afstandsinstruktion

Bemærk: Sender bekræftelseskode=Byte 3+Byte 4+Byte 5+Byte 6+Byte 7;

Receive checksum=Byte 1+Byte 2+Byte 3+Byte 4+Byte 5+Byte 6+Byte 7.

Send til Ranging-modulet:

byte	1	2	3	4	5	6	7	8
Beskrivelse	0x55	0xAA	0x88	0xFF	0xFF	0xFF	0xFF	0x84

Ranging modul vender tilbage

byte	1	2	3	4	5	6	7	8
Beskrivelse	0x55	0xAA	0x88	status	0xFF	DATA_H	DATA_L	verifikationskode

Status=0， Enkeltmåling mislykkedes; DATA_H=0xFF，DATA_L=0xFF； status=1， Enkeltmåling lykkedes; DATAH_=høj byte af måleresultat; DATA_L=lav byte af måleresultat.

Instruktion om kontinuerlig afstandsmåling

Bemærk: Sender bekræftelseskode=Byte 3+Byte 4+Byte 5+Byte 6+Byte 7;

Receive checksum=Byte 1+Byte 2+Byte 3+Byte 4+Byte 5+Byte 6+Byte 7.

byte	1	2	3	4	5	6	7	8
Beskrivelse	0x55	0xAA	Frekv	0xFF	0xFF	0xFF	0xFF	verifikationskode

Ranging modul vender tilbage

byte	1	2	3	4	5	6	7	8
Beskrivelse	0x55	0xAA	Frekv	status	0xFF	DATA_H	DATA_L	verifikationskode

Status=0， Kontinuerlig målingsfejl; DATA_H=0xFF，DATA_L=0xFF； status=1， Kontinuerlig måling lykkedes; DATAH_=høj byte af måleresultat; DATA_L=lav byte af måleresultat.

Frekvens=0x89, 1Hz rækkevidde; Frekv = 0xB9, 5Hz rækkevidde; Frekvens=0xC9, 10Hz rækkevidde; Freq=0xF9， Aksekalibreringstilstand (sender aksekalibreringsstatus tilbage én gang efter modtagelse af kalibreringskommandoen).
