12 km øjensikre laserområdefindermodul
STA-B1220X er et humant øjen-sikker laserafstandsmålingsmodul, som kan detektere målafstanden og transmittere den målte afstand til den øverste computer gennem seriel kommunikation. Synlighed ≥ 25 km, målreflektivitet ≥ 0,3, fugtighed ≤ 80%, køretøjet (2,3 m × 2,3 m NATO -mål) i området ≥ 12 km; Maks. Interval ≥ 20 km.
Send forespørgsel
Produkt beskrivelse
Hovedfunktioner
(1) enkeltområder og kontinuerlige områder;
(2) reagere på laserområder, der spænder, og kan stoppe med at komme til enhver tid i henhold til stopkommandoen;
(3) Outputafstandsdata og statusoplysninger en gang pr. Puls under afstandsmåling;
(4) det kan rapportere det kumulative antal transmitterede laserimpulser (intet tab af strøm ned);
(5) Valg af afstand, indikering af for- og bageste mål;
(6) Selvtestfunktion.
(2) reagere på laserområder, der spænder, og kan stoppe med at komme til enhver tid i henhold til stopkommandoen;
(3) Outputafstandsdata og statusoplysninger en gang pr. Puls under afstandsmåling;
(4) det kan rapportere det kumulative antal transmitterede laserimpulser (intet tab af strøm ned);
(5) Valg af afstand, indikering af for- og bageste mål;
(6) Selvtestfunktion.
Produktintroduktion

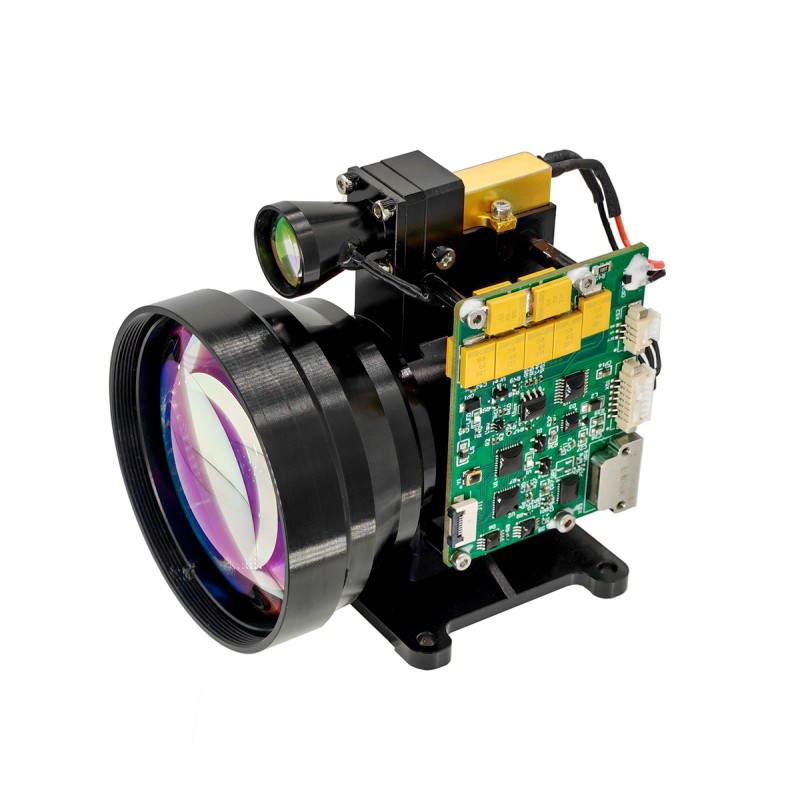

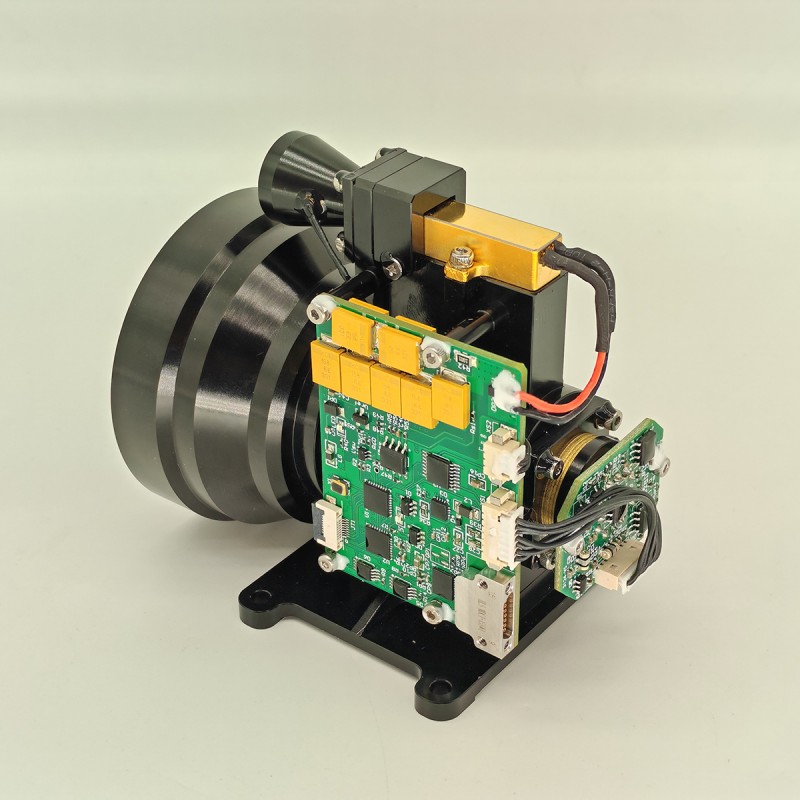

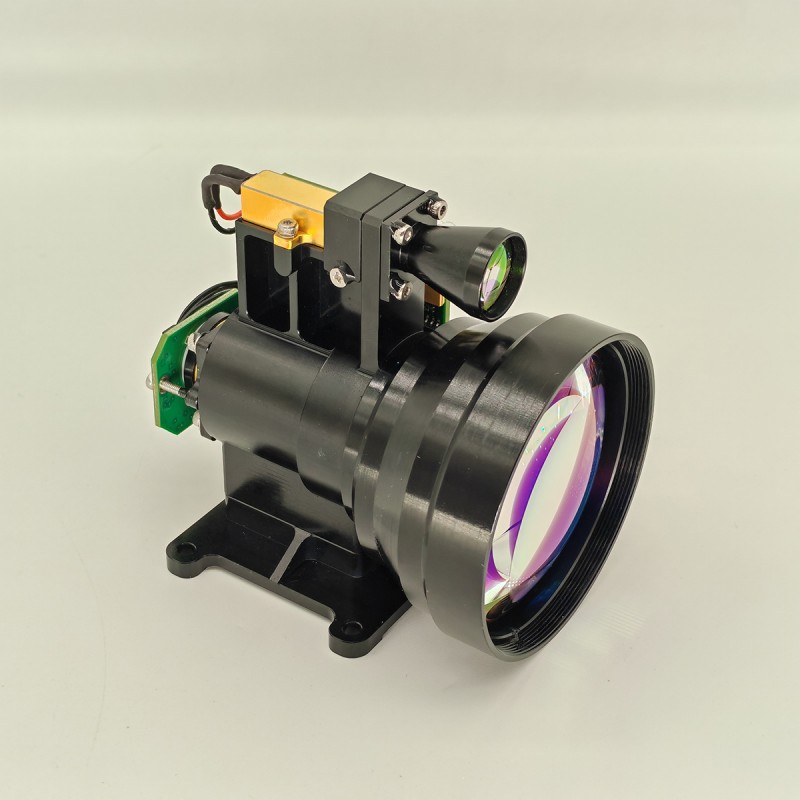

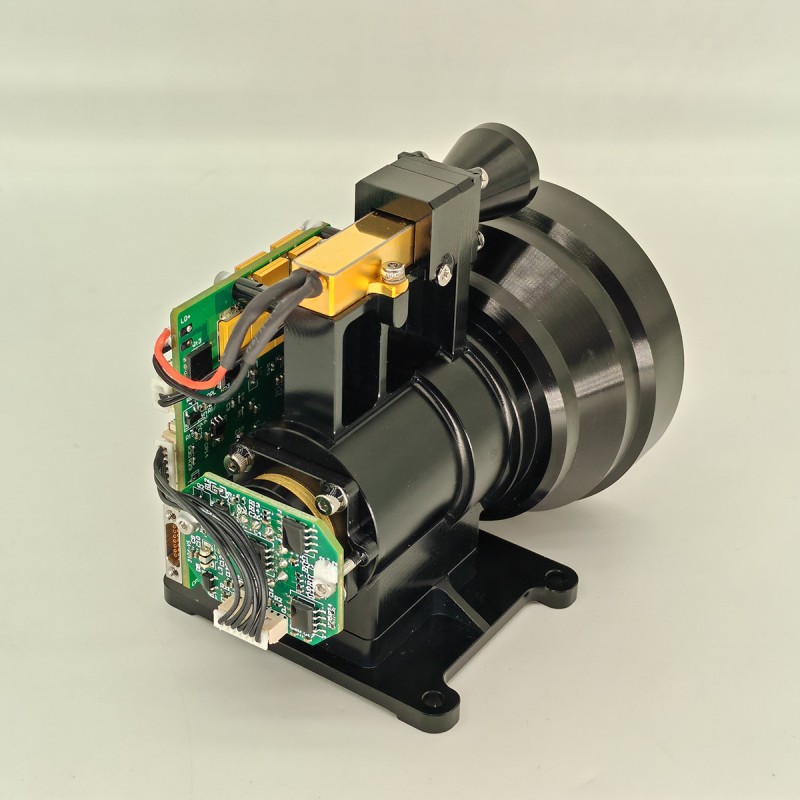

B1220X Laser RangeFinder -modulet er en militær pulslaserområde, der er designet til applikationsscenarier såsom fly, ubemandede luftfartøjer, tanke og omfang. Det har lille størrelse, letvægt, lavt strømforbrug, stabil ydeevne, lang måleafstand og lang levetid, menneskelig øjensikkerhed og andre fordele, det er et vigtigt teknisk udstyr til at forbedre produktets målretningsnøjagtighed.
Produktpræstationsindeks
| Punkt | Teknisk parameter | Instruktion |
| Model | STA-B1220X | |
| Arbejdsbølgelængde | 1535 ± 5nm | |
| Øjensikkerhed | Klasse 1 (IEC 60825-1) | |
| Modtagelse af blænde | Φ57mm | |
| Emission blænde | Φ19mm | |
| Ranging af kapacitet | 50m-20 km | |
| I området | ≥20000m | Max Range |
| ≥ 15000 m | Stort mål, reflektivitet: 0,6, observatørens synlighed 25 km | |
| ≥12000 m | NATO -mål | |
| ≥8000 m | Menneskeligt mål | |
| ≥3200m | UAV -mål | |
| Mini rækkevidde | 50m |
|
| Detektion af flere mål | Op til 3 mål |
|
| Lige nøjagtighed | ± 3m | 3d |
| I området frekvens | 1 ~ 10Hz justerbar |
|
| Nøjagtighedshastighed | ≥98% |
|
| Falsk alarmhastighed | 1% |
|
| Divergensvinkel | ≤0,3 mrad |
|
| Kommunikationsgrænseflade | RS422 / RS232 / TTL |
|
| Spænding | DC18 ~ 32V |
|
| Arbejdskraft | ≤3w | Normal temperaturtest |
| Peak Power | ≤6w | Normal temperaturtest |
| Mekanisk chok | 75 g, 1ms |
|
| Arbejdstemperatur | -40 ℃～+60 ℃ |
|
| Opbevaringstemperatur | -55 ℃～+70 ℃ |
|
| Pålidelighed | MTBF ≥ 1500h |
|
| Størrelse | ≤90 mm × 63 mm × 82mm |
|
| Vægt | ≤350g |
|
| Hovedfunktion | Første og sidste mål i området, multi-mål i området, afstandsselektivitet | |
| Mere funktion | 1. afstand blind spot indstilling af gating funktion; 2. Selvkontrolfunktion (højspænding, temperatur osv.); 3. Afstandsopløsning: 30m; | |
Bemærkninger:
1) NATO -målstørrelse 2,3 m × 2,3 m; Human målstørrelse 0,5 m × 1,7 m; UAV -målstørrelse 0,2 m × 0,3
m; Reflektivitet 30%, observatørens synlighed ≥ 20 km

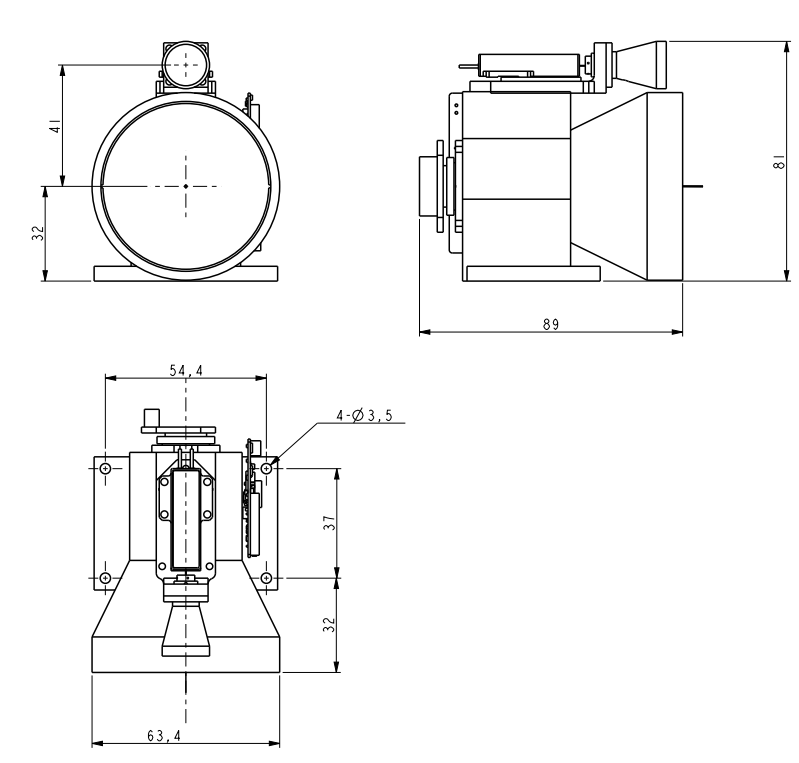

Strukturinstallationsgrænseflade
Ekstern interface
| Connector Model | MDC1-15SW1 | ||
| Stift | Definere | Fungere | Bemærkninger |
| 1 | Vee | Positiv effektindgang | 9-36V |
| 2 | GND | Strømindgangsgrund |
|
| 3 | RS422_T/R+ |
|
|
| 4 | RS422_T/R- |
|
|
| 5 | Rs422_rxd- |
|
|
| 6 | RS422_RXD+ |
|
|
| 7 | RS232-TX |
|
|
| 8 | RS232-RX |
|
|
| 9 | TTL-TX |
|
3.3V |
| 10 | TTL-RX |
|
3.3V |
| 11 | GND | Kommunikationsgrund |
|
| 12 | NC |
|
|
| 13 | NC |
|
|
| 14 | NC |
|
|
| 15 | NC |
|
|
OEM/ODM -områder og brugerdefinerede løsninger
B1220X er designet til systemintegratorer på udkig efter en praktisk, kraftfuld og kompakt laseropløsning. Det giver pålidelig ydelse i en lang række applikationer.
Det er meget lille, ultra-lys, har lavt strømforbrug og kan måles over en lang afstand. Det er velegnet til håndholdte enheder (termisk billeddannelse), våbenmonteringsprogrammer, bærbare systemer og letvægtssensor suiter og ubemandede luftfartøjer eller UGV'er.
Det er meget lille, ultra-lys, har lavt strømforbrug og kan måles over en lang afstand. Det er velegnet til håndholdte enheder (termisk billeddannelse), våbenmonteringsprogrammer, bærbare systemer og letvægtssensor suiter og ubemandede luftfartøjer eller UGV'er.
