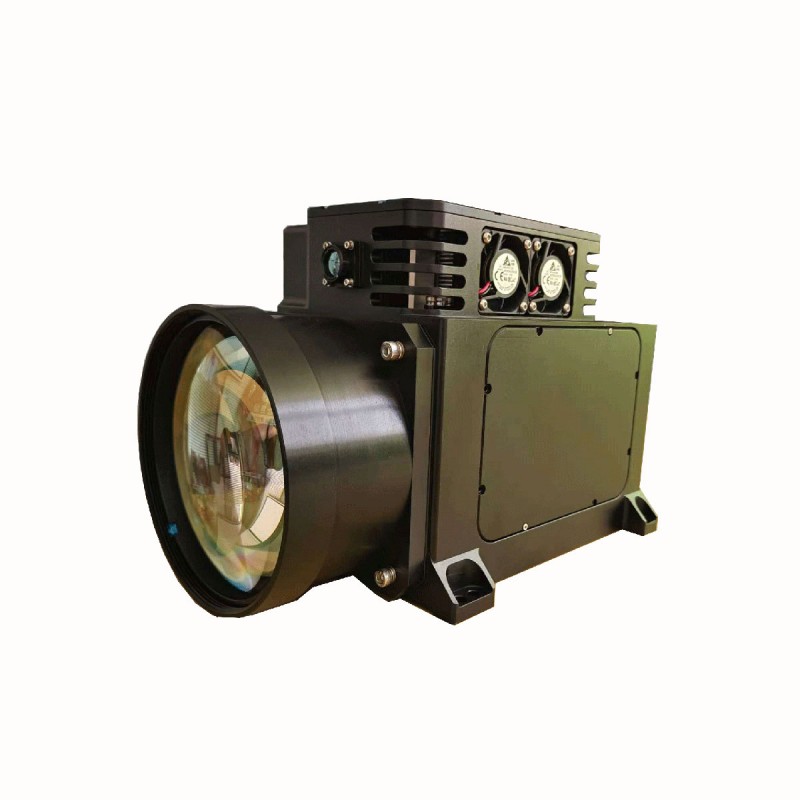

10 km Laser RangeFinder -modul til anti -drone Ststem

STA-WR10000X er et dedikeret laserområde-modul til måling af UAV-mål. Det er udviklet baseret på en 1064nm YAG-laser med en stor divergensvinkel på op til 0,8 MRAD og laserstråle af høj kvalitet. Det kan let låse sig fast på et UAV -mål med et reflektionsområde på 0,1 m² i en afstand af 10 km og måle et UAV -mål med et reflektionsområde på 2㎡ UAV -mål op til 15 km væk.

Send forespørgsel

Produkt beskrivelse

a) i stand til selvkontrol af informationssvarsfunktion;
b) i stand til fejlplacering og feedback om fejltilstand;
c) i stand til seriel kommunikation.

Produktparametre

Model	STA-WR10000X	Noter
Bølgelængde	1064nm
Divergensvinkel	0,8 ± 0,1mard
Max Range	≥10000m	Reflekterende område 0,1 m² uav
Max Range	≥ 15000 m	Reflekterende område 2 m² uav
Mini i området	≤150m
Nøjagtighed	± 2 m
I området frekvens	1. 5, 10, 20Hz justerbar
Interface	RS422	Tilpasses
Forsyningsspænding	24V	Tilpasses
Ikke-parallelisme mellem optisk akse og monteringsreferenceplan	≤2mrad
Arbejdsevneforbrug	≤100W (@20Hz)
Betjeningstemperatur	-40 ℃～+60 ℃
Opbevaringstemperatur	-50 ℃～+70 ℃
Størrelse	≤288 × 165 × 191mm
Vægt	≤6,5 kg

Afklaring: Synlighed ≥ 20 km, fugtighed ≤ 80%, UAV -målreflektivitet 0,3.

Elektrisk grænseflade

Stift	Definere	Noter
1	VCC	+24V anodal
2
3
4
5	GND	Negativ strømforsyningstang
6
7
8
9	T+	RS422
10	R-
11	T-
12	R+
13	Kommunikation GND
14	Syn+	RS422 Differential ekstern timing -system, bredde> 10us.
15	Syn-	RS422 Differential ekstern timing -system, bredde> 10us.
